100年 - 100 專技高考_電子工程技師:電路學#38462
科目:
電路學 |
年份:
100年 |
選擇題數:
0 |
申論題數:
10
試卷資訊
所屬科目:
電路學
選擇題 (0)
申論題 (10)
【已刪除】一、如圖一所示,電容之起始電壓為v
c
(0
-
) = 1 V,電感之起始電流為i
L
(0
-
) = 2 A。以拉普 拉斯(Laplace)轉換法求v
o
(t)。(15 分)
⑴請畫出圖二中 a 與 b 端點間之戴維寧等效電路。
⑵將電阻 R 接於 a 與 b 端點,若 要把整個電路的最大功率傳送至電阻 R,請問電阻值 R 應設計為多少?(15 分)
⑴求出v
c
(t)之微分方程,
⑵求出v
c
(t)之時域解。(15 分)

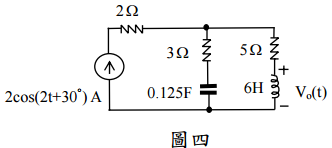

【已刪除】四、如圖四所示之電路圖,輸入為弦波,當電路處於穩態時,試求V
o
(t)之穩態響應。 (15 分)
⑴求出此電路的轉移函數。
⑵求出此電路對於(2e-8t)u(t)的輸出時域響應。
【已刪除】六、計算圖五中之雙埠電路之 T 參數(傳輸參數),以 s 之函數表示之。(15 分)

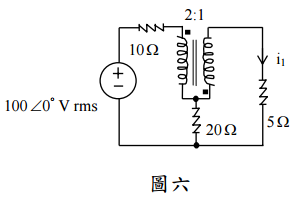

【已刪除】七、圖六所示為一個理想變壓器,試求電流i
1
。(10 分)
