100年 - 100 調查特種考試_三等_電子科學組：電子電路學#26960

科目：電路學 | 年份：100年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (9)

⑴如果我們說短路是電壓等於零，斷路是電流等於零，那麼電壓等於零且電流等於零是短路還是斷路？
⑵如果我們說短路是電壓等於零，而且用一個關上的開關來表示短路；斷路是電流等於零，而且用一個打開的開關來表示斷路；那麼電壓等於零且電流等於零是短路還是斷路？（請注意開關關上與開關打開是相反動作）
⑶如果我們說短路是電壓等於零，電流可以是任何可能的值；斷路是電流等於零，電壓可以是任何可能的值；那麼電壓等於零且電流等於零是短路還是斷路？
⑷上面三組說法與答案那一個最為完整正確？為什麼？
⑴ 5 分
⑵ 15 分）

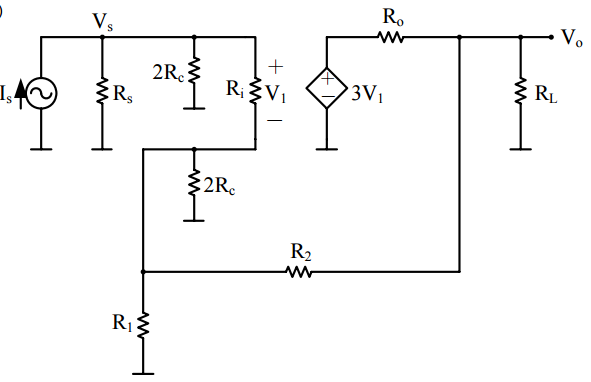

【已刪除】三、試以回授的觀念求解下圖電路之輸入電阻、輸出電阻，及輸出與輸入之電壓增益。 （20 分）
【已刪除】四、試繪出基本放大器增益為  之振幅頻 率響應圖及相角頻率響應圖。請問對一個回授放大器而言，其回授參數 β 值多少 時此回授放大器會振盪？其回授參數 β 值多少時此回授放大器會是穩定的？其回 授參數 β 值多少時此回授放大器會是不穩定的？另外，不穩定的情形可以如何改 進？（20 分）

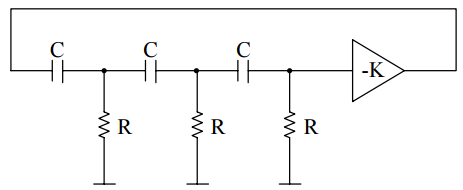

【已刪除】五、下列三階振盪器電路中負增益放大器之 K 值為何時電路才能振盪？又其振盪頻率為 何？（20 分）
