100年 - 100 關務特種考試_三等_電機工程：電子學與電路學#26866

科目：電路學 | 年份：100年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (6)

一、請說明為什麼時域表示法的正弦信號可以用一個靜止向量表示？另外，把一個時域 表示法的正弦信號微分，靜止向量會如何改變？（20 分）

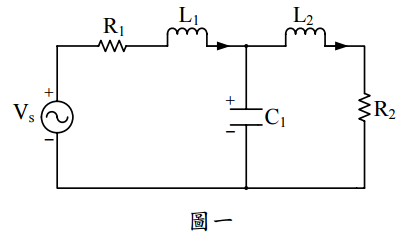

【已刪除】二、請先選擇圖一所示電路的樹分支（Tree branch）及弦分支（Chord），並繪出圖一所 示電路的網路拓樸圖（Network topology）以寫出其以電感電流及電容電壓為狀態變 數的狀態方程式（State equation）。（20 分）
【已刪除】三、如果一個雙口網絡的輸入口及輸出口都提供相同大小的電源，且雙口網絡的內部電 路左右對稱，我們就稱這個電路是對稱電路（Symmetric circuit）。如果把一個對稱 電路的輸入口及輸出口改為提供大小相同、符號相反（或反向）的電源，這個電路 就稱為反對稱電路（Skew-symmetric circuit）◦請以對稱電路及反對稱電路的特性求 解圖二所示電路的電流 I。（20 分）
⑴只寫出兩個節點電流方程式，
⑵寫出四個節點電流 方程式以求出其輸出與輸入的轉移函數。（20 分）

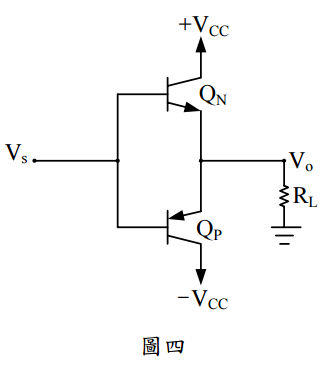

【已刪除】五、請仔細說明圖四所示電晶體電路的工作原理，說明其缺點，並說明改進其缺點之方 法。（20 分）
