101年 - 101 原住民族特種考試_三等_電力工程：電路學#26335
科目：
電路學 |
年份：
101年 |
選擇題數：
0 |
申論題數：
5
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (5)

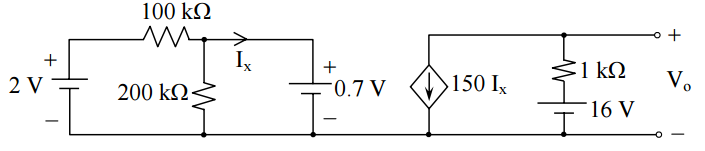

【已刪除】一、如圖所示線性電路，求其中電流I
x
及電壓V
o
。（20 分）

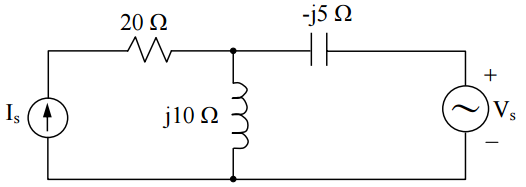

【已刪除】二、如圖所示線性弦波穩態交流電路，其中Is為電流源而Vs為電壓源，試決定該Vs電壓源是 消耗或供給實功率？並求出其實功率大小為多少瓦。已知
，
。（20 分）

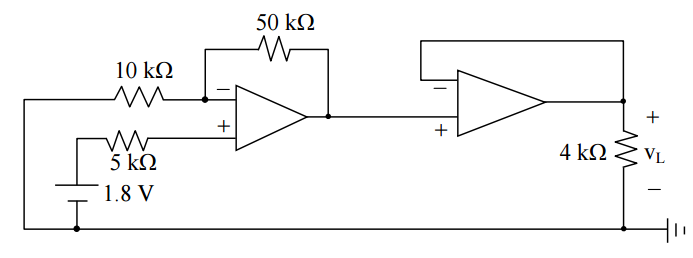

【已刪除】三、如圖所示線性電路，其中運算放大器均屬於理想運算放大器，試求電路中負載之跨 壓v
L
。（20 分）

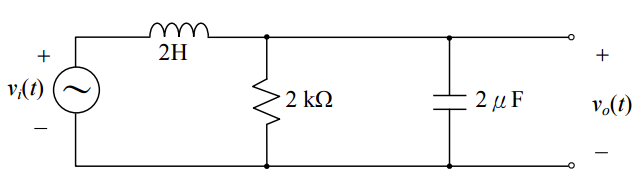

【已刪除】四、如圖所示線性被動式低通濾波電路，試求其轉移函數H(jω)=V
o
(jω)/V
i
(jω)及其截止頻 率（cutoff frequency）f
c
。（20 分）
【已刪除】五、如圖所示線性雙埠網路，已知其z參數矩陣，即z
11
= 60 Ω，z
22
= 70 Ω，z
12
= z
21
= 40 Ω， 試求其對應之h參數矩陣及圖中之R
1
，R
2
，R
3
電阻值。（20 分）
