101年 - 101 警察特種考試_三等_交通警察人員電訊組:電路學#26336
科目:
電路學 |
年份:
101年 |
選擇題數:
0 |
申論題數:
5
試卷資訊
所屬科目:
電路學
選擇題 (0)
申論題 (5)

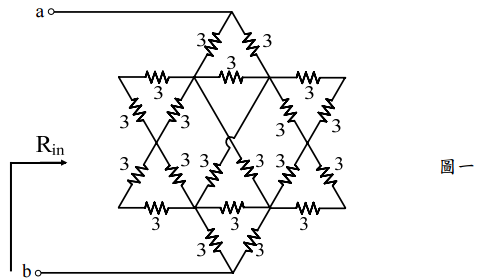

【已刪除】一、已知圖一所示電路中之電阻皆為 3 歐姆,求a、b兩端之等效電阻R
in
。(20 分)

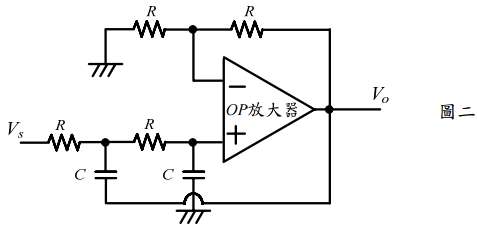

【已刪除】二、如圖二所示電路,假設其中OP放大器為理想放大器,試求其輸入V
s
對輸出V
o
之轉 移函數(transfer function)V
o
(s)/V
s
(s)。(20 分)

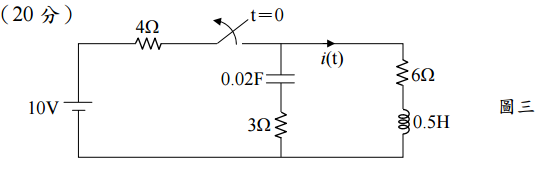

【已刪除】三、如圖三所示電路,已知在
t
=0
-
時已達穩態;當
t
=0 時開關切離成開路,試求電流
i
(t),t ≥ 0
+
。

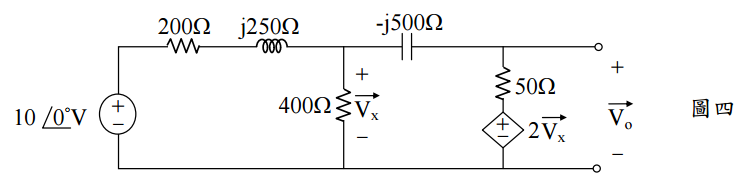

【已刪除】四、如圖四所示之弦波交流穩態電路,求其輸出電壓相量
。( 20 分)
五、有一負載當其連接至單相交流 120 V (rms),60 Hz 電壓源時,吸收 4 kW 有效功率, 且功因(power factor)為 0.8 滯後(lagging)。若欲並聯該負載一電容器,使其 功因提升至 0.95 滯後,則該電容器之容值應為多少?(20 分)
