101年 - 101 高等考試_三級_電力工程、電子工程、電信工程：電路學#26340
科目：
電路學 |
年份：
101年 |
選擇題數：
0 |
申論題數：
6
試卷資訊
所屬科目：
電路學
選擇題 (0)
申論題 (6)

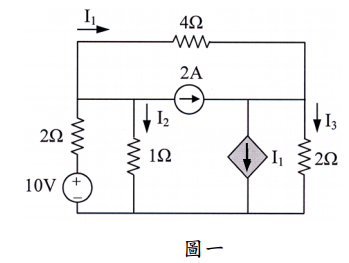

【已刪除】一、如圖一所示，求電流I
1
、I
2
、I
3
。（10 分）

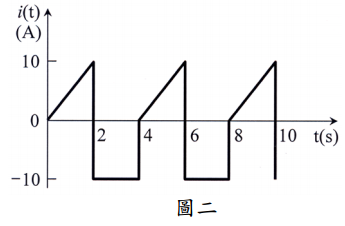

【已刪除】二、圖二所示為流過 2Ω 電阻的週期性電流特性，求該電阻消耗的平均功率（average power）。（10 分）

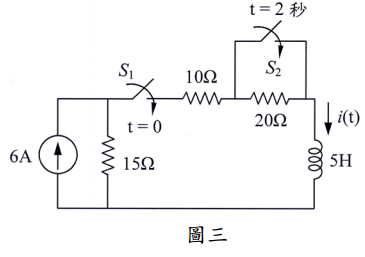

【已刪除】三、如圖三所示，開關S
1
在t = 0 時關上（close），開關S
2
在t = 2 秒時關上（close），求t > 0 後電感的電流i(t)。（20 分）

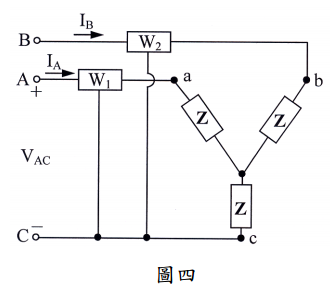

【已刪除】四、如圖四所示的平衡三相 Y 型負載電路，使用兩組瓦時表來量測負載消耗的功率，若 負載阻抗 Z= 10∠ 45° Ω 、線電壓為 220 V rms，不考慮瓦時表及傳輸線產生的誤差， 求負載消耗的總功率。（20 分）

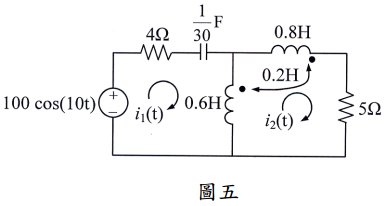

【已刪除】五、如圖五所示，若電源弦波振幅為峰值（peak value），求電流
i
1
(t)及
i
2
(t)。（20 分）

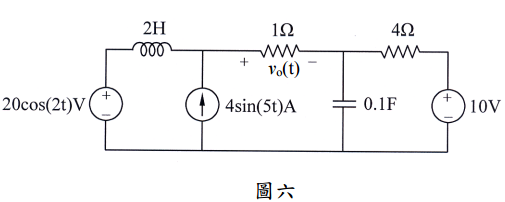

【已刪除】六、如圖六所示，若電源弦波振幅為峰值（peak value），求v
o
(t)及電阻 1Ω消耗的功率。 （20 分）
