102年 - 102 公務升官等考試_簡任_機械工程：機械設計學研究#32846

科目：機械設計 | 年份：102年 | 選擇題數：0 | 申論題數：14

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (14)

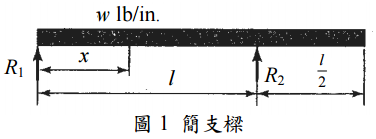

【已刪除】一、試導出圖 1 所示之均佈負載簡支樑中，兩支撐間任意 x 處之撓度 y 的方程式。（20 分）
【已刪除】二、圖 2 之齒輪傳動機構，螺旋齒輪 A 有 30 齒，法模數為（Mn）5 mm，螺旋角為 12 度，A 齒輪軸兩端相距 200 mm 長之跨距內分別有一個軸承在支撐。當齒輪 A 因承 載徑向力 15 kgf （彎曲力矩 1500 kgf-mm），切線力 39 kgf （馬達為 1200 rpm 時， 定扭力矩為 3000 kgf-mm），請用彎曲力矩及扭力矩算出 A 齒輪軸之直徑應為多少 mm？若要配合市售之軸承則齒輪軸 A 之外徑應調整為多少 mm？已知齒輪軸能承 受之抗剪強度(τ)為 5 kgf/mm2 ，抗張強度(σ)為 10 kgf/mm2 （市售之軸承之內徑有 φ 10，φ 12，φ 15，φ 17，φ 20，φ 25，φ 30…等多種）。（20 分）
⑴基軸制與
⑵基孔制計算孔及軸的尺寸？
⑶若軸採用 AISI 4140 之鋼材，說明材料種類及特性。（⑴及⑵各 6 分，⑶ 8 分）（unit mm）
⑴滑塊 C 之自由度為多少？
⑵若曲柄半徑為 R2，連桿長 L3，滑塊從上死點之行程如何計算（寫出數學式)？
⑶當滑塊作直線往復運動時， 若曲柄半徑 R2 為 50 mm，其最大行程（Stroke）為多少 mm？
⑷若曲柄 R2 以 1500rpm 作等速轉動而連桿 L3＝250 mm，當 θ 轉過 90 度時，滑塊 C 從上死點之位 移為多少 mm？
⑸前述⑷之狀況，其速度 V＝？m/min，
⑹前述⑷之狀況，其加速度 A＝？m/min2 （⑴～⑸各 3 分，⑹ 5 分）
⑴此機械之條件式，
⑵動作程序圖及
⑶迴路控制圖（也可用德式或日式符號作答）。（⑴及⑵各 6 分， ⑶ 8 分）
