試卷：102年 - 102 公務升官等考試_簡任_機械工程：機械設計學研究#32846
科目：機械設計
年份：102年
排序：0

題組內容

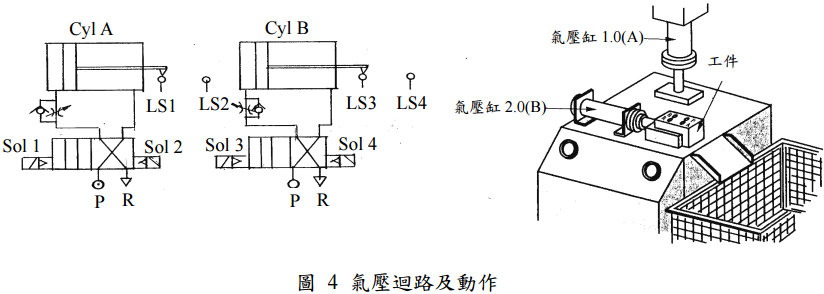

五、如圖 4 所示，A、B 兩氣壓缸動作開始前先回定位，並碰著極限開關 LS1 及 LS3。若要先使 A 氣壓缸前進以夾緊工件，當碰到極限開關 LS2 且輸出訊號後，B 氣壓缸前進將工件加工，碰到極限開關 LS4 後，B 氣壓缸後退。當碰到極限開關 LS3，輸出訊號後，接著 A 氣壓缸後退；碰到極限開關 LS1 且輸出訊號後，則表示工件已加工完成。如此週而復始可完成自動化上下工件及加工。請寫出

申論題內容

⑴此機械之條件式，
