102年 - 102 專技高考_電機工程技師：電路學#25512

科目：電路學 | 年份：102年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (7)

【已刪除】一、已知圖一(甲)星形電路中的四個電阻，試求圖一(乙)網形電路中的六個電阻值，使得 兩個電路為等效電路。（20 分）
【已刪除】⑴試求圖二(甲)非理想反相積分器輸出對輸入轉移函數  。（10 分）
⑵今將圖二(甲)中之電容串接一電阻 r 如圖二(乙)所示，試求 r 值俾使圖二(乙)成為理想 反相積分器。（10 分）

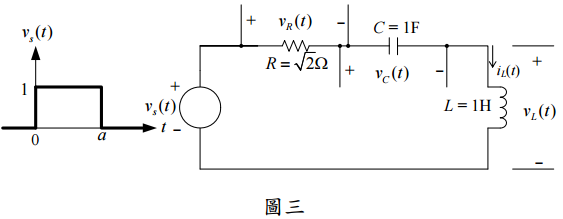

【已刪除】三、如圖三所示電路中儲能元件之初值 vc(0)及 iL(0)均為零，若輸入信號為圖示的方波信 號時，試以拉氏轉換（Laplace transformation）及反拉氏轉換（Inverse Laplace transformation）求出下列圖中三個輸出電壓的信號，即 vR(t)、vC(t)及 vL(t)，t≥0。 （20 分）
⑴vab(t)之拉氏轉換（Laplace transformation）Vab(s)。（10 分）
⑵若電源信號 vs(t)=δ(t)（δ(t)為脈衝函數（impulse function）），試以反拉氏轉 換（Inverse Laplace transformation）求 vab(t)。（10 分）
五、有壹台 5 馬力之單相感應電動機其額定電壓為 117 伏特，60 赫茲，已知其額定運轉時 之電流為 53 安培，效率為 78.5%，假設電動機之端電壓不變，今欲並接電容將其功 率因數提高至 92%滯後，試求所需之電容值以及補償後供電端之電流值。（20 分）
