103年 - 103年地方考三等_機械工程#25164

科目：技師◆材料力學 | 年份：103年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆材料力學

選擇題 (0)

申論題 (7)

(1)在B 點不產生打滑所需之最小靜摩擦係數為多少？（10 分）
(2)A 點轉動銷所受之反力大小。（10 分）

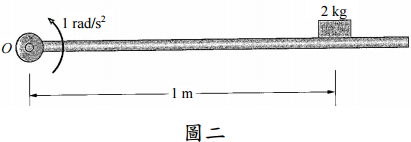

【已刪除】二、如圖二所示，一 2 kg 質量塊置放於一水平桿件上，初始時系統為靜止，隨後桿件以 固定之角加速度 1 rad/s2 繞 O 點在垂直面上轉動，假設桿件在往上旋轉至 30°時， 質量塊開始在桿件上滑移，重力加速度為 9.81 m/s2，試求桿件與質量塊間之摩擦係 數為多少、質量塊之滑移為往 O 點方向或遠離 O 點方向？（20 分）
【已刪除】三、如圖三所示之倒單擺（inverted pendulum）由 10 lb 之球及 4 lb 之桿件所構成，若此倒 單擺由θ＝90°之位置靜止釋放，轉動撞擊地面之恢復係數（coefficient of restitution）為 e＝0.8，試求反彈後此倒單擺可上升之最大角度θ。重力加速度為 g＝32.2 ft/s2。（20 分）
(1)D 點處之扭轉變形角度。（10 分）
(2)每支軸分別之最大扭轉剪應力。(10分)
【已刪除】五、如圖五所示之結構承受均佈負載 w＝6 kN/m，假設結構鋼材之楊氏係數 E＝200 GPa、 降伏強度 Sy＝360 MPa，其中桿件 AB 在 x-x 軸之挫曲（buckling）邊界為兩端銷 接（pinned），在 y-y 軸方向則為兩端固定（fixed），試求此結構在抵抗 AB 桿件挫 曲之安全係數。（20 分）
