103年 - 103 台灣自來水公司評價職位人員甄試：基本電學#82502

科目：台水評價◆基本電學 | 年份：103年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：台水評價◆基本電學

選擇題 (50)

1.某一單相交流電動機，其輸入電壓為110伏特，電流為5安培，功率因數為0.8滯後，則在輸出功率為1/2馬力時之效率為多少？ (A)0.55 (B)0.65 (C)0.75 (D)0.85
2.某導線電阻值為5歐姆，若將其長度均勻拉長為原來的X倍（總體積不變），電阻值變為80歐姆，請問X之值為何？ (A)2 (B)4 (C)8 (D)16

3.有一只100 Ω，5e33b760dcc29.jpg W的電阻器，其所能承受之最大電流約為： (A)0.25 A (B)0.5 A (C)25 mA (D)50 mA

4.將如【圖4】所示的開關S1接通後，發現電流表指示0.18A，若再按下S2開關，電流表指示變為0.15A；則電阻R之值為多少歐姆？（假設電池、開關、導線皆無電阻，安培計內阻亦忽略）5e33b6796fd7c.jpg (A)20 (B)40 (C)60 (D)80



7.以迴路電流法分析電路時，是利用何種理論來寫方程式？ (A)高斯定理 (B)戴維寧定理 (C)克希荷夫電流定律 (D)克希荷夫電壓定律
8.現有三只6 Ω的電阻做組合排列，排列完成後加上120 V的直流電源，測得總電流為30 A，則排列方式應為下列何者？ (A)三只串聯 (B)三只並聯 (C)兩只先並聯再串聯另一只電阻 (D)兩只先串聯再並聯另一只電阻

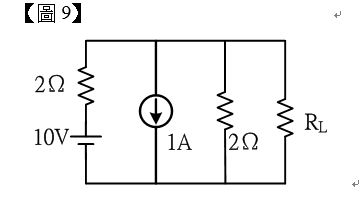

9.如【圖9】所示電路，當RL等於多少歐姆時可獲得最大功率轉移？最大功率為多少瓦特？ 5e33b71e8a5c0.jpg(A)1Ω；4W (B)1Ω；8W (C)4Ω；4W (D)4Ω；8W

10.電子實習課上，某學生將三只電容值皆為6 μF的電容器在麵包板上接成三角形；則任意量測此三角形兩頂點間之總電容應為多少μF？ (A)4 (B)9 (C)12 (D)18

11.在真空中兩電荷之帶電量分別為5e33b7a49d63a.jpg 庫侖，5e33b7b7b0a22.jpg 庫侖，相距3公尺，則兩電荷間的作用力為多少牛頓？ (A)9 (B)12 (C)18 (D)27

12.兩電感器接成串聯互助時的總電感量為0.76亨利，接成串聯互消時的總電感量為0.28亨利，則其間之互感M為多少亨利？ (A)0.12 (B)0.48 (C)1.04 (D)2.08
13. RC串聯電路，電容器初始電壓為零，當時間t=0時加入直流電壓開始充電，則當t=R×C秒時，電容器的電壓可達到充電穩態電壓之多少百分比？ (A)36.8 % (B)50 % (C)63.2 % (D)80 %


15.某火力發電廠內之發電機，其轉速為3600 rpm，頻率為60 Hz，則該發電機的極數P為多少？ (A)2 (B)4 (C)6 (D)8

16. 5e33b81fa4f74.jpg ，則當 5e33b837a8459.jpg秒時之瞬間電壓值為多少伏特？ (A)35 (B)70.7 (C)100 (D)173.2

17.通常實驗中用來測量交流電路之電壓表，其所測得之數值為何？ (A)平均值 (B)有效值 (C)最大值 (D)峰對峰值

18.如【圖18】所示電路，已知電路總阻抗5e33b85e23238.jpg ，則電源V(t) 的頻率f為多少Hz？ 5e33b88560d37.jpg (A)12 (B)50 (C)63.7 (D)31.8

19.如【圖19】所示電路，已知IR=6安培，則電源電流I為多少安培？ 5e33b8a84d89a.jpg(A)2 (B)8 (C)10 (D)14

20.某工廠負載1000 KVA，功率因數0.8滯後，現欲改善功率因數至1.0，則所需裝置電容器為多少KVAR？ (A)300 (B)450 (C)600 (D)800
21.交流RLC串聯電路中，電阻為3 Ω，電感抗為8 Ω，電容抗為4 Ω，則此電路加入電源後，輸入電壓與線路電流之相位關係為何？ (A)電壓超前電流53o (B)電壓滯後電流37 o (C)電壓超前電流37 o (D)電壓滯後電流53 o

22.有一負載之端電壓為5e33b8dfebb77.jpg ，流經的電流為5e33b8f9b84bd.jpg ，則負載阻抗為多少歐姆？ (A) 5e33b915bffbe.jpg(B) 5e33b93034f5a.jpg(C)5e33b94495391.jpg (D)5e33b95b6ba08.jpg

23.有一電源電流為5e33b9bdcfffc.jpg ，其通過4Ω電阻器時所消耗的功率為多少瓦特？ (A)20 (B)50 (C)100 (D)200

24. RLC串聯電路，諧振頻率f0=1000 Hz，R=10 Ω，XL=100 Ω，則頻寬為多少Hz？ (A)1 (B)10 (C)100 (D)1000


26.某工程師將19伏特的電壓加至一色碼標示紅、黑、橙、金的色環電阻上，若考慮電阻上的誤差，則此電阻可能流過之最大電流為多少毫安(mA)？ (A)0.8 (B)1 (C) 1.2 (D)1.4
27.自助餐店使用一台1200 W的電鍋煮飯，每天煮飯4小時，若電費每度以5元計算，則該電鍋每天需付電費為多少元？ (A)6 (B)12 (C) 24 (D)48


29.如【圖29】所示之電路，圖中a、b兩點間的電壓Va b應為多少伏特(V)？ 5e33ba4752ae4.jpg(A)22 (B)25 (C)33 (D)44

30.工程師使用一電壓表，量測最大電壓範圍為150 V、內阻4 kΩ，工程師擬 將此電壓表測試電壓擴大至1500 V，則此電壓表需串聯電阻為多少kΩ？ (A)12 (B)24 (C)36 (D)40

31.如【圖31】所示之電路，試求流經12 Ω之電流量I為多少安培{A}？5e33ba6ff10c4.jpg (A)1 (B)2 (C)3 (D)6

32.一有效導體長100公分，通以2安培之電流，置於9.8韋伯／平方公尺的均勻 磁場中，若此導體與磁場夾角為30度，則此導體受力為多少公斤重(KgW)？ (A)1 (B)2 (C)9.8 (D)19.6


34.有關法拉第電磁感應定律(Faraday’s law)之感應電勢（電壓）的敘述，下列何者正確？ (A)感應電勢與線圈匝數成反比 (B)感應電勢與線圈匝數平方成正比 (C)感應電勢與單位時間內通過線圈之磁通變化量成反比 (D)感應電勢與單位時間內通過線圈之磁通變化量成正比
35.有一電感器的電感量為2亨利，若將同一電感器的匝數增加為原來的2倍，當通過1安培電流時，則電感器儲存的能量為多少焦耳？ (A)4 (B)8 (C)16 (D)32
36.有一磁極強度15韋伯之磁極置放於磁場中，該磁極受力為180牛頓，請問該處之磁場強度為多少牛頓/韋伯？ (A)3 (B)6 (C)12 (D)18
37.若某兩個電容串聯時，總電容量為50 μF，已知其中之一個電容器的電容量為100 μF，則當這兩個電容器並聯時之總電容量應為多少微法拉(μF)？ (A) 50 (B)100 (C) 150 (D)200
38.電荷在電場中移動，電位能及電位均會產生變化，若有一正電荷逆著電場方向移動，則下列敘述何者正確？ (A)電位能增加、電位下降 (B)電位能增加、電位上升 (C)電位能減少、電位上升 (D)電位能減少、電位下降

39.如【圖39】所示電路，開關S閉合前電容器電壓為0V，當閉合後經過1毫秒時，電容器上電壓為多少伏特？(註：e-1＝0.368，e-2＝0.135，e-3＝0.05，e-4＝0.018)5e33bb267e564.jpg (A)13.5 (B)15.8 (C)31.6 (D)150

40.以交流電壓表量測交流電路上之交流電壓有效值為110V，試計算其峰對峰值電壓為多少伏特？ (A)110 (B)220 (C)1105e33bb4c389ee.jpg (D)2205e33bb4c389ee.jpg
41.有一個R-C串聯電路，外加的電源電壓為100伏特，若使用電壓表量測電阻兩端的電壓為80伏特，請問量測電容兩端電壓為多少伏特？ (A)20 (B)40 (C)60 (D)80

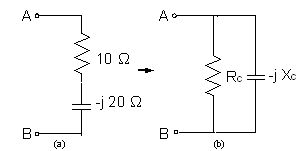

42.如【圖42】所示電路，圖(a)為R-C串聯電路，圖(b)為其並聯等效電路，試求圖(b)中RC及Xc 分別是多少歐姆(Ω)？5e33bb75190e9.jpg (A)15，25 (B)25，15 (C)25，50 (D)50，25

43.如【圖43】所示電路，若Vi (t)=10 cos(106 t)V，則輸出Vo ( t )為多少伏特(V)？ 5e33bb9374276.jpg
(A)5 cos(106 t - 45o)
(B)5 cos(106 t + 45o)
(C)7.07 cos(106 t - 45o)
(D)7.07 cos(106 t+ 45o)

44.如【圖44】所示R-C並聯電路，流過4 Ω電阻的電流為30安培{A}，總電流I應為多少安培？ (A)50 (B)60 (C)70 (D)1005e33bbf1a25c0.jpg
45. R-L-C串聯電路，當電路發生諧振時，則此電路的功率因數為多少？ (A)0.5 (B)0.8 (C)1 (D)1.2
46.交流電源100 V、159 Hz連接至R-L串聯電路，若測得電流為5A，跨於電阻之電壓為60V，求電感值L為多少毫亨(mH)？ (A) 4 (B)8 (C) 12 (D)16
47. R-L-C串聯電路，電源電壓100 V，電源頻率為60 HZ，若R＝30 Ω、XL=16 Ω、Xc=4 Ω，則當電路產生諧振時，諧振頻率為多少HZ？ (A)10 (B)20 (C)30 (D)40
48.零件工程師整理SMD (Surface Mount Device)電阻元件，發現其元件袋上標示為103，請問其代表電阻值應為多少歐姆(Ω)？ (A)100  (B)1030 (C)10000  (D)10300
49.已知某導線在某固定時間內通過1.25×1020個電子，則該導線具備有多少庫侖的電量？ (A)10(B)15  (C)20(D)25
50.交流R-L-C並聯電路，若其電阻值為1 Ω，電感值為1微亨利(μH)，電容值為0.25微法拉(μF)，試問電路品質因數(Q)為多少？ (A)0.5 (B)2.5  (C)5 (D)10
