105年 - 105 台灣自來水公司評價職位人員甄試：基本電學#52908

科目：台水評價◆基本電學 | 年份：105年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：台水評價◆基本電學

選擇題 (50)

1.關於電的基本概念，下列敘述何者錯誤？ (A)馬力的單位為瓦特(B)電子伏特的單位為伏特 (C)電容量的單位為法拉 (D) 1 焦耳∕秒等於 1 瓦特
2.某一 10 W 之 LED 燈泡，假設沒有任何損失狀態之下，1 度電可使用多少小時？ (A) 10 小時(B) 100 小時 (C) 1000 小時 (D) 10000 小時
3.某 110 V，2 kW 之直流電動機，滿載效率為 80%，請問滿載運轉時其損失大約為多少瓦特？ (A) 200W(B) 300W (C) 400W (D) 500W
4.某一導線長 2 m，電阻值為 100 Ω，假設在體積不變之下，均勻拉長使其長度變為 4 m，則電阻值變 為多少？ (A) 100 Ω(B) 200 Ω (C) 300 Ω (D) 400 Ω
5.某色碼電阻其標示色碼由左至右依序為「棕綠黃金」，請問此電阻之最大電阻值為何？ (A)157.5 kΩ (B)168 kΩ (C) 178.5 kΩ (D) 180 kΩ
6.小明要測量一低電阻負載的電壓及電流，請問下列電壓表及電流表的接法何者正確？ (A)  (B)  (C)  (D)

7.如【圖 7】所示電路，請問 I2=？ (A) 4 A (B) 3 A (C) 2 A (D) 1A
8.如【圖 8】所示電路，請問電流 I=？
(A) 1 A (B) 2A (C) 3A (D) 4A

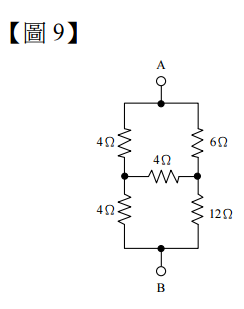

9.如【圖 9】所示電路，RAB=？ (A)  (B)  (C) 2Ω (D) 1Ω
10.二個電阻分別為 30 Ω、60 Ω，若將其並聯後再串聯一個 30 Ω 的電阻， 請問總電阻為何？ (A) 30 Ω(B) 50 Ω (C) 70 Ω (D) 120 Ω
11.將兩顆材質相同之 220 V、60 W 與 220 V、100 W 的電燈泡串聯，再接回去 220 V 電源，請問下列敘 述何者正確？ (A) 100 W 電燈泡較亮(B) 60 W 電燈泡較亮 (C) 60 W 及 100 W 電燈泡一樣亮 (D) 60 W 電燈泡會燒毀

12.如【圖 12】所示電路，若 20 Ω 之電壓為 40 V，請問 R=？ (A) 5 Ω (B) 10 Ω (C) 15 Ω (D) 20 Ω
13.如【圖 13】所示電路，RL之最大功率為多少瓦特？ (A) 100 W(B) 250 W (C) 400 W (D) 500 W
14.如【圖 14】所示電路，請計算 A、B 兩點間之總電容量為多少？
(A) 3 μF (B) 6 μF (C) 12 μF (D) 20 μF
15.某陶瓷電容標示 104 J，則其電容量為多少？ (A) 10.4 μF (B) 1.04 μF (C) 0.1 μF (D) 0.01 μF
16.空氣中有 2 個帶電質點，相距 3 公尺，其電荷量分別為 4 μC、9 μC，請問兩電荷間之靜電作用力為 何？ (A)  36✖ 10- 3 牛頓(B) 72✖ 10- 3 牛頓 (C)  36 ✖10- 2 牛頓 (D)  72✖ 10- 2 牛頓
17.關於電感與電磁，下列敘述何者正確？ (A)磁極可單獨存在 (B)電力線由 N 極出發，結束於 S 極 (C)磁通密度的單位為特斯拉(Tesla) (D)磁通量的單位亨利(Henry)
18.有一電容量為 1000 μF 的電容器，若將其接上 DC10V 電壓後，請問該電容器所儲存的能量為多少？ (A) 0.05 焦耳(B) 0.1 焦耳 (C) 0.5 焦耳 (D) 1 焦耳
19.某一交流正弦波，有效值為 100 V，週期為 20 mS，相角為 30o，下列選項何者為正弦波之電壓瞬間 方程式？ (A)  (B)(C)(D)
20.若，則相位之關係為何？ (A)  v1 超前v2  150o(B)  v1 超前  v2  60o (C)  v2 超前 v 1  60o (D)無法比較
21. RL 串聯電路中， R =16Ω、 XL =12Ω ，則下列敘述何者錯誤？ (A)電流超前電壓 53o(B)總阻抗為 20 Ω (C)電感性電路 (D)電壓超前電流 37o

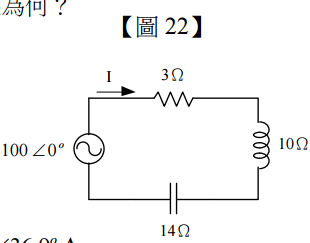

22.如【圖 22】所示電路，請問 =？ (A) (B) (C) o  (D)

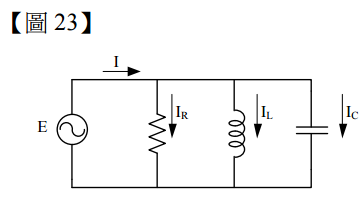

23.如【圖 23】所示電路，若 IR = 6 A、IL = 10 A、IC = 2 A， 則總電流 =？ (A) (B)(C)  (D)
24.某一馬達線圈之電感量為 5 mH，今接於 110 V，159 Hz 之電源， 請問此線圈之電感抗約為多少歐姆？ (A) 1 Ω(B) 2.5 Ω (C) 5 Ω (D) 10 Ω
25.某交流 RLC 電路，，請問此電路之平均功率為 何？ (A) 1732 W(B) 1000 W (C) 866 W (D) 500 W
26.對 RLC 串聯電路而言，下列敘述何者正確？ (A)功率因數的單位為伏安(VA)(B)若 XL＞XC，則功率因數超前 (C) R＞XC＞XL，則該電路為純電阻電路 (D)若 XL=XC，則功率因數為 1

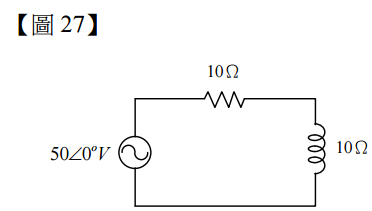

27.如【圖 27】所示電路，請計算此電路之有效功率為何？ (A) 125 W (B) 62.5 W (C) 30 W (D) 0 W

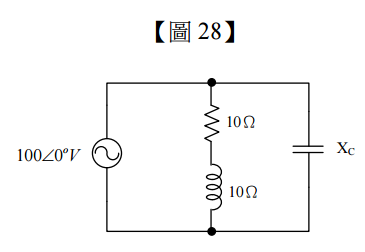

28.如【圖 28】所示電路，若欲將功率因數提升到 1，需並聯電容之虛功率為多少？ (A) 500 VAR(B) 375 W (C) 250 VAR (D) 125 VAR
29. RLC 並聯電路，當頻率從 0 Hz 變化到∞ Hz，則電流變化情形為何？ (A)先增後減(B)先減後增 (C)逐漸增加 (D)逐漸減少
30. RLC 串聯電路，當頻率為 100 Hz 時，R = 10 Ω、XL = 6 Ω、XC = 24 Ω，請問該串聯電路的諧振頻率 為多少？ (A) 100 Hz(B) 200 Hz (C) 300 Hz (D) 400 Hz
31.有一台三相Ｙ接發電機，相序為正相序，假設 =？ (A)  (B) (C) (D)
32.利用兩瓦特表法測量三相電功率時，若 W1 = 500 W、W2 = 0 W，則此三相負載的功率因數為何？ (A) 1(B) 0.866 (C) 0.5 (D) 0
33.電荷的單位為何？ (A)安培A(B)庫倫C(C)牛頓(N) (D)韋伯(Wb)
34.若系統的輸出功率為 10 kW，效率為 0.8，則輸入功率為何？ (A) 8 kW(B) 10 kW (C) 12.5 kW (D) 14 kW
35.下列材料中，何者的電阻係數最小？ (A)銀(B)銅 (C)鋁 (D)鐵
36.某電阻為 5 Ω ，其端電壓為 20 V，則此電阻消耗功率為多少？ (A) 4 W(B) 20 W (C) 80 W (D) 100 W
37.某銅材料的導體在 25℃時電阻為 20 Ω ，若銅材料在 0℃時其電阻溫度係數 ， 則在 85℃時，此導體的電阻約為多少Ω ？ (A) 16.2(B) 24.6 (C) 36.6 (D) 42.5
38.兩個電容分別為 6 μF 及 9 μF 串聯，若將其串聯，請問總電容為何？ (A) 15 μF (B) 12 μF (C) 5.6 μF (D) 3.6 μF

39.如【圖 39】所示惠斯登電路，若電流 IG  為零，則 Rx 與 R1、 R2 及 R4 的關係為何？ (A) (B) (C)  (D)
40.關於電容量與極板面積及兩極板距離的關係，下列敘述何者正確？ (A)電容量與極板面積成正比(B)電容量與兩極板距離成正比 (C)電容量與極板面積成平方正比 (D)電容量與兩極板距離成平方正比
41.下列何者為磁通密度的單位(magnetic flux density) ？ (A)馬克士威(Maxwell)(B)韋伯(Wb) (C)高斯(G) (D)亨利(H)
42.在磁路中，H 表示磁場強度，B 表示磁通密度， μ 表示導磁係數，則三者的關係為何？ (A) μ = BH (B)  (C)  (D)
43.如【圖 43】所示直流電路，在穩態時電流 I 為多少？ (A) 24 A(B) 18 A (C) 12 A (D) 6 A
44.如【圖 44】所示直流電路，穩態時電流 I 為多少？ (A) 12 A (B) 6 A (C) 4 A (D) 3 A
45.某交流同步發電機的極數為 8 極，若電壓信號的頻率 為 60 Hz，則其轉速為多少？ (A) 3,600（轉∕分）(B) 1,800（轉∕分） (C) 1,000（轉∕分） (D) 900（轉∕分）
46.某單相負載的電壓 ，則此負載的功率因數為何？ (A) 0.707，領前(B) 0.866，領前 (C) 0.707，滯後 (D) 0.5，滯後
47.某單相負載的端電壓為 200 V（有效值），電流為 50 A（有效值），功率因數為 0.8（滯後），則此負載 的虛功率為多少？ (A) 10 kVAR(B) 8 kVAR (C) 6 kVAR (D) 5 kVAR
48.某電容為 100μF ，在交流信號的角頻率為 2500 rad/s，則電容抗為多少？ (A) 4 Ω (B) 8 Ω (C) 10 Ω (D) 20 Ω
49.三相平衡系統中，若線電壓為 200 V（有效值），線電流為 10 A（有效值），功率因數為 0.6，則此系 統的總實功率為何？ (A) 2078.4 W(B) 1200 W (C) 1696.8 W (D) 20771.2 W
50.如【圖 50】所示交流電路，圖中電阻的壓降 為何？ (A) (B)  (C)  (D)
