103年 - 103 司法、調查特種考試_三等_檢察事務官電子資訊組、電子科學組：電子學與電路學#24852

科目：電路學 | 年份：103年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (9)

一、1 對於 CMOS 反相器之電壓轉移特性曲線，請說明 nMOS 與 pMOS 電晶體之工作區，及各工作區之輸入電壓與輸出電壓之範圍。（10 分）

2請比較 CMOS 反相器和增強型負載 NMOS 反相器之動態功率消耗與雜訊邊限。（10 分）

1電壓增益 v_o/v_i 。（10 分）

2輸出電阻 R_of。（10 分）

三、 1說明相位邊限（Phase Margin）與增益邊限（Gain Margin）之意義及其在放大器穩定度判斷之角色。（10 分）

2請說明如何使用米樂補償（Miller Compensation）來進行放大器之頻率補償。（10 分）

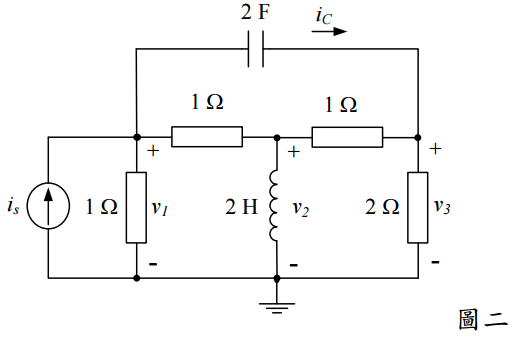

【已刪除】四、如圖二所示之電路，假設輸入電流源為 i_s(t)=10 cos(2t＋30^。 )，請求出 2 歐姆電阻上之弦波穩態電壓 v₃(t)。（20 分） i

1求出網路函數 H(s)= I₃/E_s 。（10 分）

2當輸入 e_s(t) = 3e^-t cos6t 時，求出其零態響應。（10 分）
