所屬科目：圖學

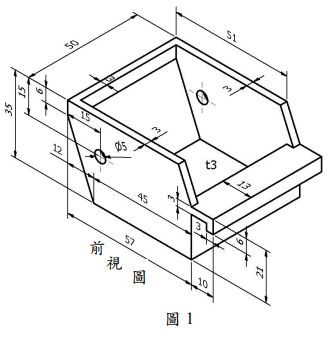

一、請依圖 1 資料盒底座立體圖所示之尺度及前視圖之視角，以比例 1：1 繪製全剖面 之前視圖及俯視圖（俯視圖省略虛線），並標註完整尺度。（25 分）

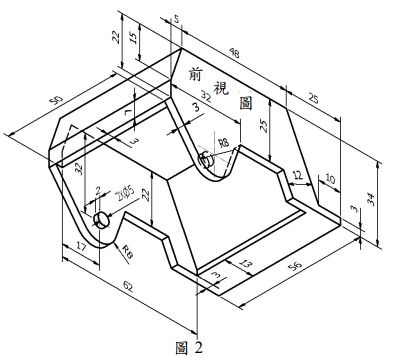

二、請依圖 1 資料盒底座與圖 2 資料盒掀蓋，以兩端直徑 ø5 扣接組合，另依立體圖所 示之尺度及前視圖的視角，以比例 1：1 繪製正投影組合視圖；組合視圖只要繪製 前視圖之全剖面視圖，並繪製虛線、標註圖號及最大尺度。（25 分）
三、請依下圖所示之尺度以 1：1 比例完成於試卷上，並標註尺度；A 為半徑 R20 相切 於 R4 圓弧與 R6 圓弧，B 為半徑 R8 相切於圓弧 R27 與斜線，C 為半徑 R12 相切於 圓弧 R27 與斜線。（25 分）

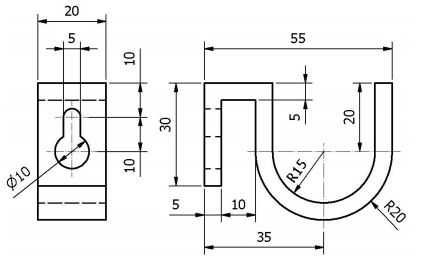

四、請依下列正投影前視圖與左側視圖所示之方向，繪出等角圖，不必標註尺度（非等 角圖不計分），等角圖尺度誤差值超過正負 2 mm 處不計分。（25 分）
