所屬科目：圖學
一、請依據以下描述，繪製 1：1 比例的正投影立體圖。一個 30 30 30 mm 的立方體中，前視圖中央有一個邊長 10 mm 的正三角形，突起高度為 5 mm。右側視圖中央有一個邊長 8 mm 的正方形凹槽，深度 5 mm。上視圖中央 有一個直徑 10 mm 的圓形，突起高度 5 mm，無須標註尺寸。 （20 分）
二、承上題，請將該立方體的三視圖，以 CNS 規定的第三視角方式 1：1 比 例繪製，須標註尺寸。（25 分）

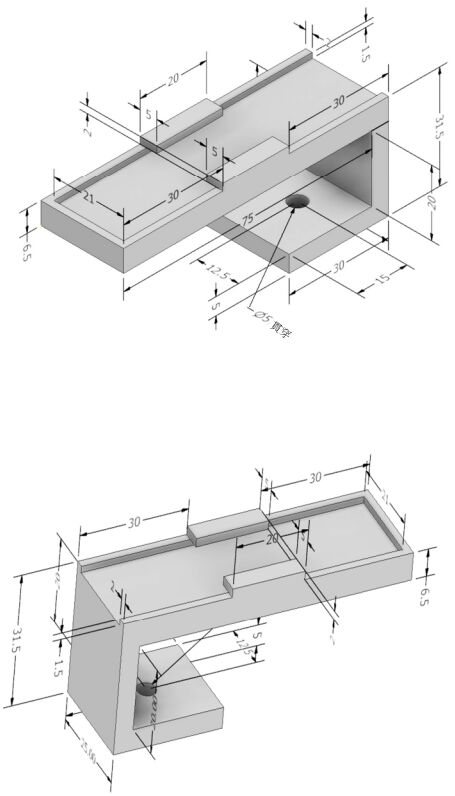

三、請參考以下的立體圖，依據 CNS 第三視圖法，完成前視圖、上視圖、右側視圖，無須標註尺寸。（30 分）
四、請參考以下三視圖，繪製 1：1 比例之正投影立體圖。 （25 分）
