108年 - 108 公務升官等考試_薦任_技藝：圖學#80332

科目：圖學 | 年份：108年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (7)

一、試申論公務人員具備基本圖學能力的重要性。（20 分）
二、請以製圖儀器畫出上下間隔 7mm 之兩條平行輔助線，在這兩條輔助線之 間書寫「圖名：燈具 圖號：LAMP-028 單位：mm 比例：1：5」字 樣。作答時，引號不用書寫，字高為 7mm，中文字法限用方形之等線體， 拉丁字母和阿拉伯數字限用斜體之單筆字（single stroke letter）。（20 分）
⑴繪製此物體的前視圖。
⑵標註此物體前視圖的尺度。

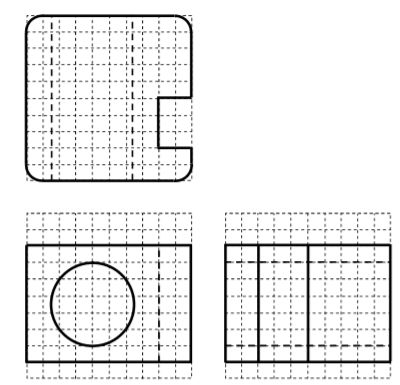

四、下列是某個物體的三視圖，虛線方格底稿的每一小方格邊長為 10mm。 請使用製圖儀器，以比例 1：1 繪製該物體的半斜圖。（20 分）5dc3ac8193104.jpg
⑴公差（tolerance）
⑵雙向公差（bilateral tolerance；又稱兩側公差）
