所屬科目：圖學
一、請在 100 mm×100 mm 的範圍內依照正確比例且保持線段 CD 為水平線， 重新繪製下圖的四邊形，然後標註夾角 CBA 的角度（不須繪製本題目已標註的角度） 。（25 分）

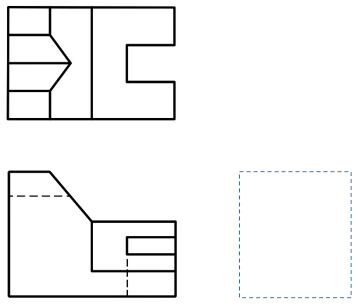

二、下圖是依第三角法繪製的前視圖（下）和俯視圖（上） ，請在 100 mm×100 mm 的範圍內依照正確的比例繪製出右側視圖（不須標註尺度） 。（25 分）
三、下圖是依第三角法繪製的三視圖，尺度單位為 mm。請依照 1:1 比例繪製出等角透視圖（不須標註尺度）。（25 分）

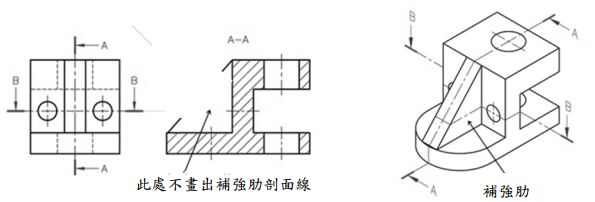

四、下圖是依第三角法繪製的前視圖（左）、A-A 剖面視圖（中）和等角圖 （右）。請在 100 mm×100 mm 範圍內依照正確比例繪製出 B-B 剖面視圖 （不須標註尺度，但必須畫出補強肋剖面線） 。（25 分） 此處不畫出補強肋剖面線補強肋
