104年 - 104年關務特考四等機械力學概要#42876

科目：機械力學 | 年份：104年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (7)

⑴活塞 H 承受多少力？（10 分）
⑵ C 點之受力？（5 分）
⑶ D 點之受力？（5 分） （本圖為未按比例之示意圖）
⑴物體 Q 之加速度？（10 分）⑵繩索所承受張力？（10 分）
【已刪除】三、如圖所示，一個梁架外部承受 P 力，若材料容許拉應力為 50 MPa，壓應力 100 MPa， 試求下列：⑴重心 ( y ) ？（5 分）⑵面積慣性矩？（5 分）⑶ P 力所造成的最大拉應 力σ t max ？（5 分）⑷ P 力所造成的最大壓應力σ c max ？（5 分）
【已刪除】四、如圖所示，同步馬達啟動後輸出 500 kW，轉速頻率在 5 Hz 時，B 與 C 處可輸出 200 及 300 kW，若容許剪應力為 60 MPa 與容許扭角為 0.04 rad，試求下列問題：⑴ AB 段 扭矩直徑？（5 分）⑵ BC 段扭矩直徑？（5 分）⑶安全之最小容許直徑？（10 分）

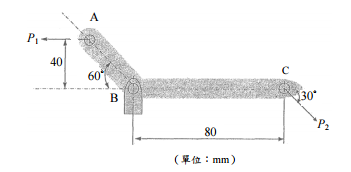

【已刪除】五、如圖所示一搖臂，已知：負載 P1 = 100 kN，P2 = 50 kN，容許剪應力τallow=150 MPa，容 許支撐應力 σallow=300 MPa，試求下列問題：⑴ B 處之支撐反力？（10 分）⑵ B 處安 全軸銷直徑為多少？（10 分）
