104年 - 104 原住民族特種考試_四等_電子工程：基本電學#42048

科目：基本電學(概要) | 年份：104年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (8)

⑴一電路如圖一，試求電流值 i 為多少？（10 分）

⑵一電路如圖二所示，試求 a、b 兩端之等效電阻 R_T。（10 分）

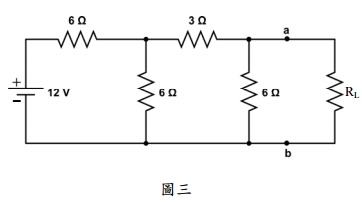

【已刪除】二、如下圖三之電路，試求送至負載 RL 之最大功率及負載電阻 R_L 之值。（20 分）

⑴一電路如圖四所示，試求電路中 v1 的穩態值。（8 分）

⑵一電路如圖五所示，試求圖中端點 a、b 左半邊之諾頓定理等效電路。（12 分） + － + －－圖四圖五

⑴一電路如圖六所示，電感量為 10 H，試求在穩態時電感器儲存的能量。（10 分）

⑵圖七為一電容器組合的電路圖，所有電容值均為 F，試求 a 點與 b 點間的等效電容為多少 F。（10 分）－圖六圖七

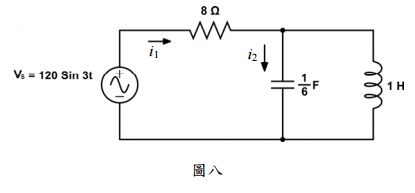

【已刪除】五、試求圖八電路之穩態電流值，i₁ 及 i₂。（20 分）
