104年 - 104 專技高考_電機工程技師：電路學#41838

科目：電路學 | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

【已刪除】一、求圖一電路 a、b 兩點間的戴維寧等效電路（Thévenin equivalent circuit）。（20 分）

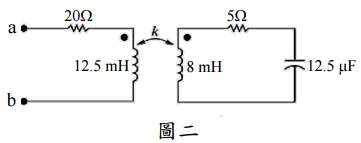

【已刪除】二、圖二電路操作在ω=4000 rad/s，若 a、b 兩點間的阻抗為實數，則 k 是多少﹖（20 分）
三、平衡三相系統內，電源為 Y 連結 abc 相序，Yan=120∠20° Vrms。兩個並聯的 Y 型負 載其中之一是(8+j6Ω)/φ ，另一個負載 a 相的複數功率是 600∠36°VA。求電源提供 的總複數功率。（20 分）

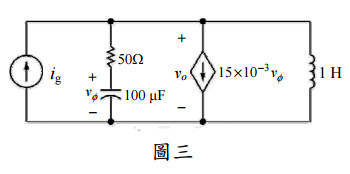

【已刪除】四、圖三電路中 t = 0 時沒有儲存能量，ig=20u(t)mA，u(t)是單位步階函數（unit step function）。求 vo（t）。（20 分）

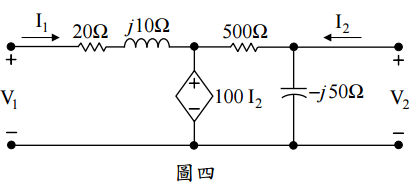

【已刪除】五、求圖四電路中的 g 參數。I1 = g11V1+ g12 I2，V2 = g21V1+ g22 I2。（20 分）
