105年 - 105 在校生(工業類)丙級專案檢定學科：01300工業配線#84794

科目：技檢◆工業配線-丙級 | 年份：105年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-丙級

選擇題 (80)

1. 在串聯電路中，電阻值愈大，則該電阻上所產生的電壓降 (A)愈大(B)愈小(C)不定(D)不變。
2. 啟動進行中指示燈使用(A)紅色(B)黃色(C)白色(D)綠色。
3. 遇有電氣事故所引起的火災，在未切斷電源前，不宜使用 (A)水(B)二氧化碳滅火器(C)乾粉滅火器(D)滅火砂。
4. 控制電路上標示"PE"係表示(A)負載端子(B)中繼端子(C)接地端子(D)電源端子。
5. 常用手電鑽能鑽的最大孔徑為(A)45mm(B)30mm(C)13mm(D)25mm。
6. 110V100W 燈泡較 110V200W 燈泡之電阻(A)相等(B)不一定(C)小(D)大。
7. 選擇滅火器材是依下列何者而定？(A)燃燒物(B)起火點(C)氣候(D)風向。

8. 通電開始計時的延時電驛，其計時到接點斷開的接點符號為 (A)5e9e486221e5c.jpg (B) 5e9e48743080c.jpg(C) 5e9e488797d46.jpg(D) 5e9e48986e400.jpg。

9. 5e9e48b6cb907.jpg 如左圖所示之符號為(A)電壓表(B)功因表(C)電流表(D)瓦特表。

10. 有關變壓器極性之種類，下列敘述何者正確？(A)加極性與無極性(B)加極性、減極性與無極性(C)加極性與減極性(D)減極性與無極性。
11. 三相感應電動機，每相繞組阻抗 0.1Ω，在 接線時，任兩出線端間之阻抗為(A)0.2Ω(B)0.07 07Ω(C)0.173Ω(D)0.1Ω。
12. 裝設電容器(A)會降低線路端電壓(B)可減少線路損失(C)改善線路絕緣(D)會增大線路電流。

13. 下列何者為歐姆定律？(A)P=VI (B) I=V/R(C) W=Pt(D)Q=5e9e48f9c0a1a.jpg 。

14. 使用二線式近接開關，下列敘述何者正確？(A)可當作一個接點來使用(B)可當作一直流負載使用(C)非 DC24V 電源，不可使用(D)可當作一交流負載使用。

15. 在溫度控制中，如下圖符號表示(A)直熱式電阻溫度(B)光電式溫度之檢出裝置(C)直熱式熱電偶 檢出裝置(D)傍熱式熱電偶裝置。 「5e9e4915f1dec.jpg 」

16. 電容器組中常串聯電抗器其目的為(A)改善線路壓降(B)改善功因(C)降低突入電流(D)提高有效功 率。
17. 三相感應電動機如將三相電源任意更換二條，則(A)轉向相反(B)速度增加(C)不影響(D)速度減少。
18. 小容量鼠籠型感應電動機，其直接起動電流值為額定電流之 (A)6～8 倍(B)12～14 倍(C)2～4 倍(D)相等。
19. 可使用 －△起動器之電動機為(A)三相鼠籠型感應電動機(B)串激式電動機(C)繞線型電動機(D) 單相鼠籠型感應電動機。

20. 5e9e493300767.jpg 如左圖所示之符號為(A)電磁電驛線圈(B)交流電流表(C)感應電動機(D)同步電動機。

21. 在 DIN 軌道上固定組合式端子台時，則(A)只能裝置兩種不同規格之端子台(B)只能裝置同一規 格之一般端子台及不同規格之接地端子台(C)所有端台必須具相同規格(D)必須裝末端固定板。
22. 測試線路中接線端子是否有電，下列何種測試方法較為恰當？ (A)以三用電表測試(B)以尖嘴鉗 碰觸法測試(C)以起子測試(D)以驗電筆測試。
23. 以兩瓦特表測量三相電功率，若兩讀數相等，則表示功率因數為(A)0.866(B)0(C)0.5(D)1。
24. 4c 電纜之芯線中，可作為接地線使用者為(A)白色(B)黑色(C)紅色(D)綠色或綠／黃色。
25. 電磁接觸器之主要功能在(A)保護過載電流(B)保護短路電流(C)防止接地事故(D)接通及切斷電 源。
26. 穩壓電路中，稽納二極體之正端接電源之(A)負端(B)中性點(C)正端(D)接地端。

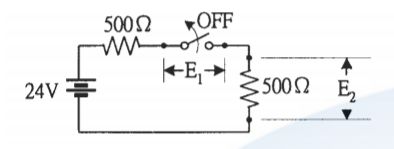

27. 如下圖所示，單切開關 OFF 時，E1 、E2 的電壓降分別為(A)E1 ＝12V、E2 ＝12V(B)E1 ＝24V、E2 ＝0V(C)E1 ＝0V、E2 ＝12V(D)E1 ＝0V、E2 ＝24V。5e9e4986b731f.jpg
28. 執行檢修作業中，下列何者為正確的態度？(A)遵守各種電工安全規定(B)可邊工作，邊聽熱門 音樂(C)可談天說話(D)精神恍惚，打瞌睡。
29. A，B 兩導線，材質相同，A 的長度為 B 的 2 倍，B 的直徑為 A 的 2 倍，若 A 的電阻為 40 Ω，則 B 的電阻為(A)4Ω(B)5Ω(C)16Ω(D)8Ω。
30. 盤面型電表安裝時，需與地面呈(A)斜 60°(B)斜 45°(C)水平(D)垂直。
31. 電極式液面控制器不能使用於(A) 碱水槽(B)絕緣油槽(C)酸水槽(D)海水槽。
32. 周圍溫度愈低，導線之容許電流(A)愈高(B)不變(C)愈低(D)不一定。
33. 換裝雙浮球開關時，雙浮球間之距離(A)視水槽深度作調整(B)視耗電量作調整(C)視電壓大作調整(D)視電動機馬力數作調整。
34. 電極式液面控制器不得用於(A)蒸餾水(B)清水(C)污水(D)自來水。
35. 永久磁鐵其外部磁力線(A)由 S 極發出，止於 S 極(B)由 N 極發出，止於 S 極(C)由 S 極發出，止於 N 極(D)由 N 極發出，止於 N 極。
36. 無熔線開關啟斷容量之選定係依據(A)功率因數(B)線路之電壓降(C)短路電流(D)使用額定電流。
37. 紅色指示燈之英文簡稱為(A)WL(B)OL(C)YL(D)RL。
38. 電感性負載，其功率因素為(A)電流落後電壓(B)電壓落後電流(C)電壓電流相差 180°(D)電壓電流 同相。
39. 在電容器並聯電阻之作用為(A)降低故障電流(B)增加有效功率(C)增加阻抗(D)停電後放電用。
40. 在定值電阻內通過電流，其電流大小與電壓成(A)反比(B)正比(C)平方正比(D)三次方正比。
41. 台灣產業動力用電之電源頻率為(A)377HZ(B)100HZ(C)50HZ(D)60HZ。
42. 電阻負載之功率因數應為(A)-1(B)0(C)0.5(D)1。
43. 變壓器之用途為(A)增加電力(B)變換電壓(C)減少週率(D)改變功率因數。
44. 積熱電驛(Thermal Relay)之功用在於保護(A)電動機過載(B)接地(C)絕緣不良(D)線路短路。
45. 當更換感應電動機時，則(A)連接至控制箱之導線需同時更換(B)電動機之外殼接地仍需配置(C) 固定孔不合時可減少固定點(D)可換裝為較大馬力之電動機。

46. 如下圖所示，此法可量測電路之(A)視在功率(B)功率因數(C)有效功率(D)無效功率。5e9e4a6195055.jpg
47. 固定電表之螺母應使用的工具為(A)尖嘴鉗(B)鋼絲鉗(C)套筒起子(D)壓接鉗。

48. 電阻 R1 、R2 、R3 並聯，則總電阻為(A) 5e9e4a83c3ebe.jpg(B)5e9e4a9648e2c.jpg (C)5e9e4aa838922.jpg (D)5e9e4abeab4c0.jpg 。
49. 有關同材質導線之安全電流，下列敘述何者正確？(A)線徑愈大，其值較大(B)不論線徑大小， 其值均相同(C)線徑愈細，其值較大(D)長度愈長，其值愈大。
50. 無熔線開關之跳脫電流(AT)不足時，則(A)與普通漏電斷路器並聯使用(B)可用兩只無熔線開關 並聯使用(C)應改用較大跳脫電流之無熔線開關(D)可用兩只無熔線開關串聯使用。

51. 如下圖所示，為(A)減極性比壓器(B)加極性比流器(C)減極性比流器(D)加極性比壓器。5e9e4ae625618.jpg

52. 符號「5e9e4aff4cd32.jpg 」係為(A)按鈕開關 b 接點(B)按鈕開關 a 接點(C)電磁開關 b 接點(D)電磁開關 a 接點。

53. 3 個 15μf 之電容器並聯後其總電容為(A)45μf(B)30μf(C)15μf(D)5μf。
54. 國產指針型三用電表撥在歐姆檔作測量時，紅棒插在+端插孔，黑棒插在-端插孔，此時黑棒 是與其內部電池(A)斷路(B)正極接通(C)負極接通(D)短路。
55. 伏特表之功用在於量測(A)電阻(B)功率(C)電壓(D)電流。
56. 當電動機控制盤遷移裝置位置後，則(A)不必檢查電源相序(B)不必檢查電動機接線是否正確(C) 不必量測電源電壓(D)需查電源電壓及相序。
57. 工場中有危險的工作區或重機械區，應列為拒絕他人參觀區，並以下列何種顏色之實線標示？(A)綠色(B)黃色(C)紅色(D)橙色。
58. 匯流排槽如屬設計為垂直者應於各樓板處牢固支持之，但固定之最大距離不得超過 (A)5 公尺 (B)6 公尺(C)8 公尺(D)7 公尺。
59. 使用中心沖的作用在(A)定位(B)鑽孔(C)測距離(D)攻牙。
60. 下列何種設備不能將短路電流啟斷？(A)有過電流元件之漏電斷路器(B)電動機用斷路器(C)配線 用斷路器(D)手捺開關。

61. 如下圖所示 IEC 國際標準符號為5e9e4b19199c3.jpg(A)接於直流之電驛線圈(B)有機械連鎖之電驛線圈(C)沒有機械 連鎖之電驛線圈(D)接於交流之電驛線圈。

62. 串聯電路諧振時(A)電流最小(B)功率因數最小(C)阻抗最小(D)導納最小。
63. 下列何者可作為三相低壓電動機的過載、欠相、逆相保護 (A)積熱電驛(B)保持電驛(C)3E 電驛(D) 相序電驛。

64. 5e9e4b2fe859e.jpg 如下圖所示之符號為(A)接地(B)短路(C)斷路(D)中性線。

65. 如下圖所示，下列何者正確？5e9e4b4ddbc93.jpg(A)B 端表示正極(B)此電路為穩壓電路(C)A 端表示正極(D)AB 為交 流端。

66. 兩只額定電壓 220V、額定容量 10KVAR 的交流電容器串聯後，接到 AC440V 電源系統上， 總容量將會變成(A)20KVAR(B)10KVAR(C)40KVAR(D)5KVAR。
67. 保持電驛（Keep Relay）之投入線圈(A)斷續通電(B)通電一次即可(C)須連續通電(D)不可通電。

68. 如下圖所示之符號為5e9e4b753b30d.jpg(A)限制開關接點(B)按鈕開關接點(C)閃爍電驛接點(D)限時電驛接點。

69. 如下圖所示，電流表 A 指示(A)零相電流(B)R 相電流(C)T 相電流(D)S 相電流。5e9e4b8f84232.jpg
70. 使用鑽床時，調整鑽台高度使鑽頭與材料之距離約(A)40～50mm(B)10～20mm(C)80～90mm(D)1 20～150mm。
71. 控制電路之操作電壓，下列何種電壓對人體之安全性最高？(A)DC24V(B)AC110V(C)AC220V (D)DC48V。

72. 正弦波經全波整流後，其最大值為有效值的(A) 5e9e4ba6c346b.jpg倍(B)π 倍(C)5e9e4bb9f2db9.jpg 倍(D) 5e9e4bdf00b3b.jpg倍。

73. 配電箱中之斷路器，其啟斷容量應(A)大於等於短路電流(B)等於額定負載電流(C)大於等於負載 電流(D)等於短路電流。
74. 運轉指示燈使用(A)白色(B)黃色(C)紅色(D)綠色。

75. 如下圖所示，當 A1 、A4 之接點閉合時(A)GL1 較亮，GL2 、GL3 、GL4 不亮(B)GL2 較亮，GL1 、 GL3 、GL4 微亮(C)GL1 、GL2 、GL3 、GL4 亮度相同(D)GL1 、GL4 亮，GL2 、GL3 微亮。5e9e4c4211b12.jpg
76. 避雷器之英文縮寫為(A)SC(B)TB(C)LA(D)RC。

77. 如圖 1 所示電路圖，某工作者配線如圖 2，則此配線(A)工作者為工作方便，節省材料這樣更好(B)未按電路圖施工應判定為施工錯誤(C)與電路圖一致，視為完全正確(D)功能一樣，視為合格。5e9e4c5ed5475.jpg
78. 標示為 8-6 之 Y 型壓接端子，其意義為(A)開口型 8mm2 線徑，螺絲孔直徑為 6mm(B)開口型 6 mm2 線徑，螺絲孔直徑為 8mm(C)閉口型 6mm2 線徑，螺絲孔直徑為 8mm(D)閉口型 8mm2 線徑， 螺絲孔直徑為 6mm。
79. 線徑 1.6mm 之銅線，其電阻值若為 36Ω，同一長度 3.2mm 銅線之電阻值為(A)9Ω(B)36Ω(C)7 2Ω(D)18Ω。
80. 積熱型過載電驛跳脫原因係(A)受電磁吸力動作(B)受光動作(C)受壓力差距動作(D)受熱動作。
