105年 - 105 高等考試_三級_技藝（選試陶瓷）、技藝（選試木竹器）、技藝（選試染織）：圖學#57773

科目：圖學 | 年份：105年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (4)

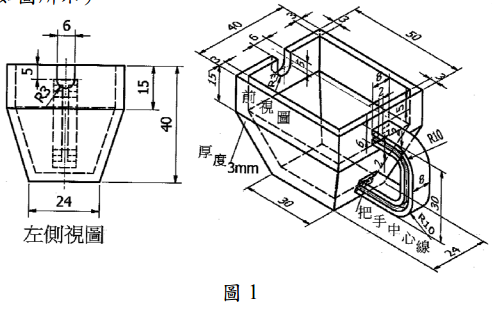

【已刪除】一、請依容器立體圖及左側視圖（圖 1）所示之尺度，以比例 1：1 繪製正投影視圖並標註尺度；視圖包含前視圖、俯視圖、左側視圖（如圖所示）說明如下。（25 分）
1.前視圖以俯視圖水平中心線位置繪製全剖面，前視圖右側把手需繪製移轉剖視圖（把手厚度皆為 2 mm），標註把手尺度時以中心線為依據。
2.俯視圖（省略虛線）。
3.左側視圖（如圖所示）。 phpdI3LVc#s-498,311

phpdI3LVc#s-498,311

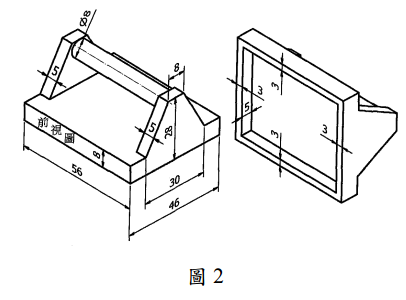

【已刪除】二、請依下列（圖 2）上蓋等角圖所示之尺度，以比例 1：1 繪製正投影組合圖，圖 2 裝配於圖 1 上面（相關的平面須貼合），前視圖需繪製虛線、俯視圖省略虛線、右側視圖繪製半剖視。（組合後僅需標註三個最大尺度）（25 分）
phpTWW2Bq#s-406,300

phpTWW2Bq#s-406,300

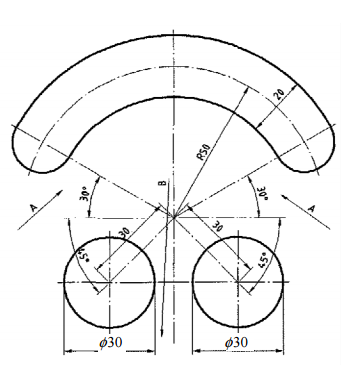

【已刪除】三、請依下圖所示之尺度，以比例 1：1 繪製幾何圖形並標註尺度；A 為半徑 R20 內切於上側寬 20 之圓弧與直徑φ 30 圓，B 為半徑 R85 外切於左右兩個直徑φ 30 圓。（不用標註尺度）（25 分）
phpmF6nvf#s-349,389

phpmF6nvf#s-349,389

【已刪除】四、請依下列正投影視圖所示之尺度，以比例 1：1 繪製等角圖（非等角圖不予計分），不必標註尺度，等角圖尺度誤差值超過正負 2 mm 處不計分，等角圖之視角必須能顯示前視圖與右側視圖。（25 分）
phpQvrAfI#s-469,374

phpQvrAfI#s-469,374
