所屬科目：機械設計

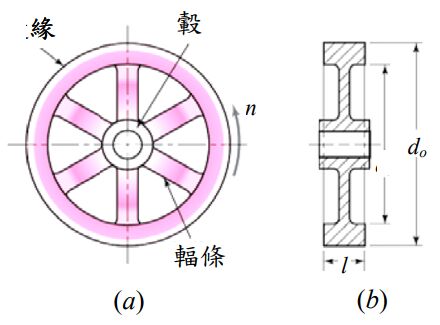

一、如下圖所示，一組 ASTM A-48 鑄鐵飛輪外徑及內徑為 do 與 di，軸向長度 l。已知 do＝400 mm，di＝0.75 do，l＝0.25 do，以及鑄鐵材質密度ρ＝7200 kg/m3，試計算將飛輪從 1200 rpm 降到 1100 rpm 所需的煞車能量。假設摩擦損失及轂與輻條的慣性皆可忽略。（20 分）
（參考公式： ）
⑴ A 點及 C 點的反力，並繪製與求解相關之自由體圖。（10 分）
⑵通過 G 點之垂直截面（截面為 b×h 之矩形）上的軸向應力及剪應力。（10 分）

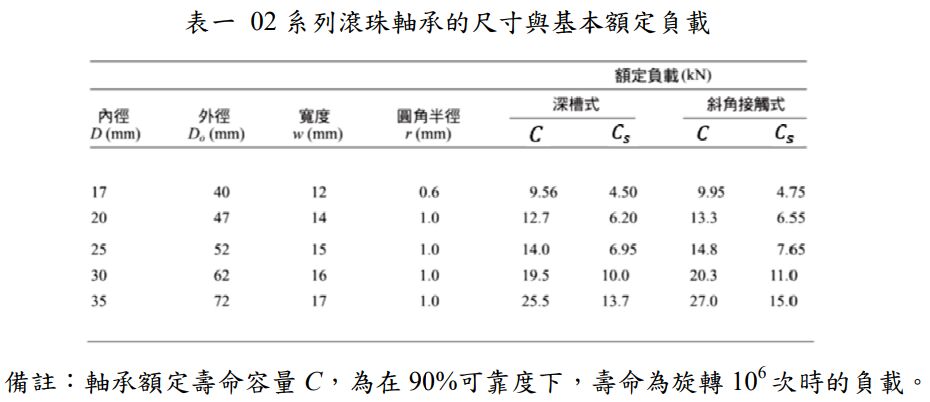

⑴滾珠軸承的中值壽命為多少小時？（15 分）
⑵又當預期壽命變為 2 倍時，滾珠軸承的負載量改變應為多少百分比？（5 分）

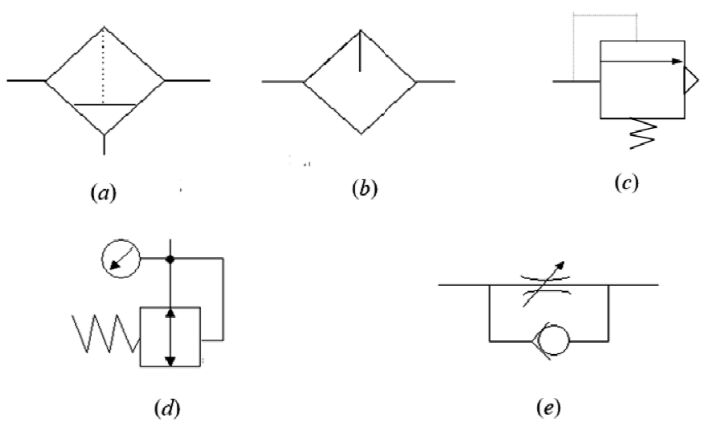

四、如圖（a）～圖（e）所示為常被使用在一般氣壓迴路圖中的符號，請說明每一符號代表之元件名稱及其功能。(20 分)
⑴試求 w 和 a, b, c 及 d 的關係式。（10 分）
⑵請說明何謂基本尺寸（basic dimension）、實際尺寸（actual dimension）、上限（upper limit）、下限（lower limit）及公差（tolerance）。（10 分）
