108年 - 108 臺中捷運股份有限公司_公開招考甄試_技術員（電子電機類）：基本電學#86042

1. 當電子如圖移動時 ，則其能量變化與電位增減情形為何？
(A)能量增加，電位減少 (B)能量增加，電位增加 (C)能量減少，電位減少 (D)能量減少，電位增加

2. 兩材料、同長度，但截面積不同，串接後，在何處移動速度較快？
(A) v_A ＞ v_B (B) v_A ＜ v_B (C) v_A = v_B (D)無法比較

5. 將3個相同之電阻串聯後，兩端加上固定電壓源，所消耗之功率為P₁；若換成並聯型式，亦接上相同之電壓，所消耗之功率為 P₂，此時 = (A)1/9 (B)1/3 (C)3 (D)9

7. 如圖所示，該電阻值為何？
(A) 22Ω ± 2% (B) 222Ω ± 20% (C) 2.2kΩ ± 2% (D) 2.2kΩ ± 20%

8. 如圖求6A電源的功率為多少瓦特？
(A)6W (B)12W (C)24W (D)36W

9. 如圖所示， 若每個電阻R為2Ω，則 ab間的總電阻值為多少？
(A)1.46Ω (B)2.31Ω (C)3.34Ω (D)∞Ω

10. 如圖所示，試求流經過A、B兩點間的電流i為多少安培？
(A)3A (B)4A (C)5A(D)6A

11. 如圖所示， 若已知節點電壓方程式為 AV₁ + BV₂ = 9、 CV₁ + DV₂ = 5，則 試求 A + D為多少？
(A)2 (B)4 (C)6 (D)8

12. 如圖所示， 求該圖中的I與R為多少？
(A)I=5A，R=10Ω (B)I=5A，R=12Ω (C)I=15A，R=10Ω (D)I=15A，R=12Ω

13. 如圖所示，試求該波形的平均值及有效值為多少伏特？
(A)3.8V、3.38V (B)3.8V、4.61V (C)5V、3.38V (D)5V、4.61V

14.有一等效電路如圖所示，ab兩端跨接直流50伏特，得電路電流7.07安培；如果 ab兩端跨接交流伏特，得有效值為10A，求該電路等效的R及C為多少？
(A) 5Ω、100μF (B) 5Ω、200μF (C) 7.07Ω、100μF (D)7.07Ω、200μF

16.如圖所示該電路為電感性 ，為使該電路功率因數調整至 1，則 外加的電容器值應為多少法拉 ？
  (A)2.4mH (B)3mH (C)1/30H (D)1/24H

19.三相交流發電機其各相電壓相序如圖(a)，若三台接成圖(b)，試問A’C間之電壓為多少伏特？ (A) 173∠ − 60° 伏特 (B) 200∠ − 60° 伏特 (C) 173∠ − 120°伏特 (D) 200∠ − 120°伏特

30.某Y接正相序的平衡三相發電機接於平衡三相負載，則下列有關此三相發電機的敘述，何者正確？ (A)線電流為相電流的√3倍 (B)線電壓為相電壓的√3倍 (C)三相電壓總合為1 (D)三相電流總合為1

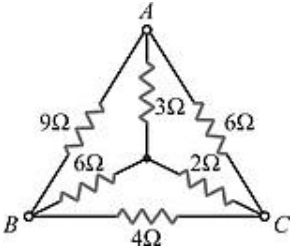

32. 如圖所示之電路，求電阻R_AB為多少？
(A)3Ω (B)6Ω (C)12Ω (D)18Ω

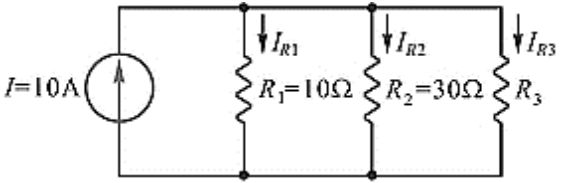

33. 如圖所示之電路，已知I=10A及，則R₃為何？
(A)7.5Ω (B)10.0Ω (C)12.5Ω (D)15.0Ω

34.如圖所示之電路，將開關S閉合後，待電流I_C = 0A時，再將S切斷，問切斷瞬 間I_C之大小為若干？
(A)0A (B)無限大 (C)1.67mA (D)1.67×10-3 mA

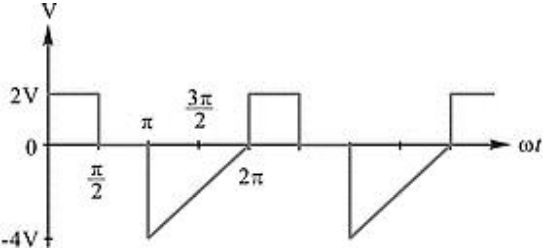

35. 如圖所示之電路，此波形之平均值為多少？
(A)－1V (B)－1/2V (C)1V (D)1/2V

36.在RLC並聯電路，若R =125Ω，L =0.01H，C =0.4μF， ω=10⁴，E = 100V，則 cosθ等於多少？ (A)0.9 (B)0.8 (C)0.7 (D)0.6

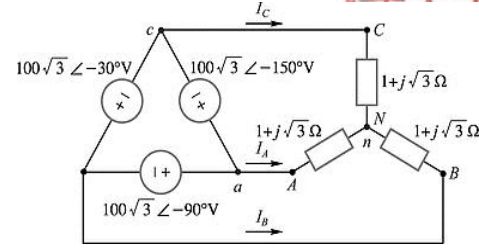

38. 如圖所示之電路，試求三相平均功率為多少？
(A)2200W (B)7250W (C)7500W (D)8000W

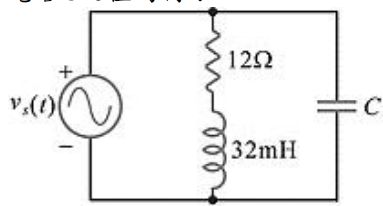

39.如圖所示之交流電路，已知vs(t)=100sin500tV，電路的功率因數為0.8落後，則 電容C之值為何？
(A)65μF (B)50μF (C)35μF (D)20μF

40.如圖中所示之電路為兩瓦特表法測量平衡三相負載功率，設所接平衡三相電源伏特正序，三相負載 ，則兩瓦特表W_A及W_C 之讀值各為多少瓦？
(A)0W、1500W (B)1000W、 0W (C)750W、750W (D)500W、1000W
