所屬科目：流體力學

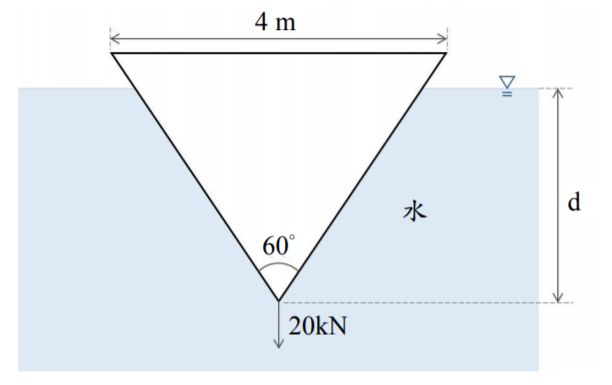

一、如下圖所示，一個三角楔型（wedge）物體受到一個 20 kN 向下的力作用 而部分沉浸在水中，試計算該物體沉浸在水中的深度 d？假設該物比重 （specific gravity）為 0.7，其寬度為 10 m。（25 分）

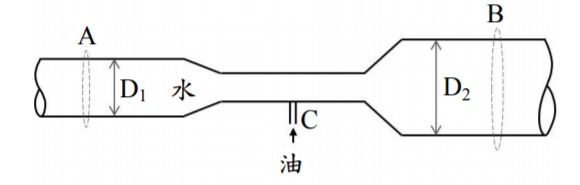

三、如下圖所示，水流以 40 L/s 流量從斷面 A 進入一個噴射泵，而在斷面 A 的壓力為 200 kN。在 C 點有ㄧ油體以 5 L/s 流量被吸入噴射泵，其比重 （specific gravity）為 0.7。油與水均質混合（homogeneous mixture）從斷 面 B 流出，且在斷面 B 的壓力為 100 kN。斷面 A 和斷面 B 的直徑各為 0.2 m 和 0.25 m。試推算油與水作用在噴射泵的水平推力。假設為一維穩 態（steady）、不可壓縮（incompressible）流。（25 分）

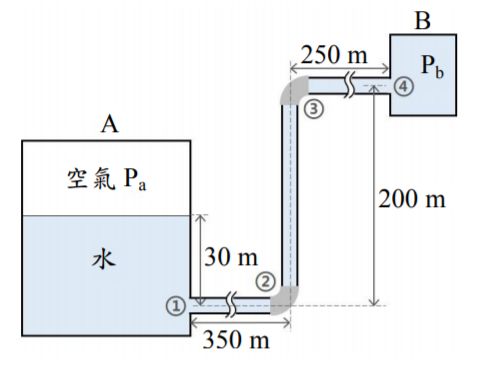

四、如下圖所示，水流以 100 L/s 的流量從裝置 A 透過管路（pipe）流入裝置 B，其裝置 B 內壓力為 50 kPa，在位置①、位置②、位置③、位置④的損 失係數（loss coefficient）各為 0.4、0.9、0.9 及 1.0，試計算裝置 A 空氣的 壓力為何？假設管路摩擦因子（friction factor）為 0.02，管路直徑為 0.2 m。 （25 分）
