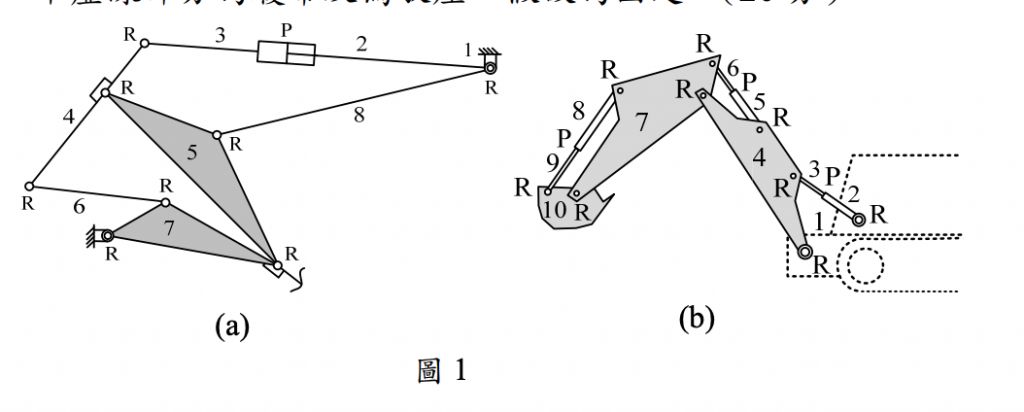

一、圖 1 所示分別為(a)飛機前起落架收放機構及(b)挖土機機構之機構簡 圖。圖上接頭（Joint）符號：R 為迴轉對（Revolute pair） 、P 為滑動對 （Prismatic pair） ，試計算各機構之自由度（Degree of freedom）。圖(b) 中虛線部分為履帶及駕駛座，假設為固定。（20 分）5d08659d8a465.jpg
⑴試以葛氏定則（Grashof law）求固定桿長 R1 的範圍。
⑵傳力角 μ 為四連桿組之重要傳動指標，若 R1 = 3.5、R2 = 2.5、R3 = 5.0、 R4 = 4.6（單位：cm），試求出最大傳力角（ μ max ）及最小傳力角（ μ min ）。 圖2 代號：80420 80520 頁次：2－2
⑴小錐輪的最大半徑 R3。
⑵兩錐輪的半錐角 φ2 及 φ3 。 圖3

四、圖 4 所示為一行星齒輪系之機構簡圖，如環齒輪 2 為輸入件，轉速 2000 rpm（順時針方向，由左方視之） ，齒輪 3 與齒輪 4 為複合行星齒輪，齒 輪 5 為太陽齒輪（固定） ，6 為行星架（輸出件） ，各齒齒數分別為 T2 =124、 T3 = 48、T4 = 32、T5 = 50，試求行星架 6 之角速度。（20 分） 5d0865d269ae4.jpg
⑴中心距。
⑵基節（Base pitch）。
⑶接觸路徑長度。
⑷接觸比。
