108年 - 108 高等考試_三級_航空器維修：航空器液壓系統#77850

科目：航空器液壓系統 | 年份：108年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：航空器液壓系統

選擇題 (0)

申論題 (8)

一、試使用各一個液壓油箱（reservoir）、幫浦（pump）、方向閥（selector valve）、致動唧筒（actuating cylinder）、過濾器（filter）、釋壓閥（relief valve）、儲壓器（accumulator）、吸油單向閥（suction check valve），以及適量的液壓油管與管路接頭，組合成一適當的液壓動力系統並繪出示意圖。（25 分）

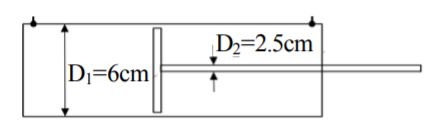

⑴該系統之唧筒如下圖所示，活塞直徑 D₁= 6 cm 、連桿直徑 D ₂ = 2.5 cm ，設液壓油流入唧筒之壓力 P_H= 20,000 kpa ，流出唧筒之壓力 P_L = 500 kpa，活塞與唧筒壁面的摩擦力可忽略不計，求該唧筒之輸出力為多少？

⑵設f = τ_w /(ρ v ² / 8) = 64 / Re，其中τ_w 為管壁剪應力、Re 為雷諾數（Reynolds number），求液壓油流經管路之壓力損失 Δp 為多少？

⑶液壓油流經液壓管路之壓力損失外，幫浦出口至唧筒間還有其他因素之壓力損失 40 kpa，當唧筒作動時，幫浦輸出液壓油的壓力應為多少？

⑴飛機上利用不同動力來源驅動的液壓幫浦（pump）有那些？（10 分）

⑵飛機上有那些系統或組件會使用液壓系統之動力來操作？（10 分）

四、試說明液壓油之功能與液壓油溫度高低對於液壓致動唧筒（ actuating cylinder）運作之影響，以及液壓系統之熱交換器的功能。（15 分）

五、試說明飛機之液壓系統如何釋壓？（10 分）
