100年 - 100 高等考試_三級_航空器維修：航空器液壓系統#45694

科目：航空器液壓系統 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：航空器液壓系統

選擇題 (0)

申論題 (7)

一、航空器液壓系統供給壓力（supply pressure）約在 3000~4000 psi 之間，遠高於一般 產業用液壓系統約在 500~2000 psi 之間的供給壓力，請簡述其原因。又請說明液壓 系統選擇較高供給壓力所具備的優點以及所面臨的缺點。（20 分）
⑴活塞向右移動速度。（10 分）
⑵液壓油分別在入油管以及出油管之流速。（10 分） Q = 25 L/min A1 A2 D = 50 mm d d = 30 mm D d1 = d2 = 15 mm d1 d2 Q 圖1
⑴排量 Vp（displacement）。（10 分）
⑵流量輸出 Q（L/min）。（10 分） S dp 轉速：1500 rpm Dp 活塞數目：N = 9 活塞排列直徑 Dp = 65 mm 活塞直徑 dp = 10 mm 斜板角度 α = 13° α 圖2

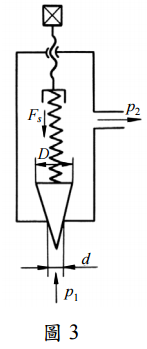

【已刪除】四、圖 3 所示之液壓洩壓閥（relief valve），已知閥孔直徑d = 10 mm，提動頭（poppet） 直徑D = 15 mm，當壓力達到p1 = 80 bar時，洩壓閥將進行安全調節之溢流動作，此 時之背壓力p2 = 3 bar。請計算此時之彈簧壓緊力Fs為若干？（20 分）

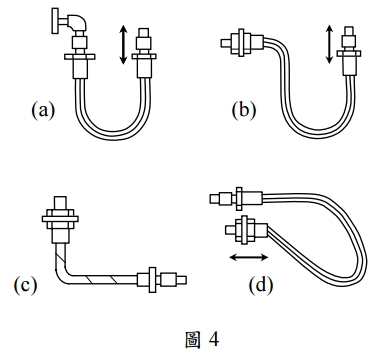

五、圖 4(a)~(d)四種液壓軟管接法中，何者為正確接法？何者為錯誤接法？為什麼？（圖 中箭號表示軟管接頭可能移動的方向）（20 分）
