所屬科目：台電◆電子學
6. 如右圖所示，若，二極體為理想狀態，試求流過負載的峰值電流為何？ (A) 0.1 mA (B) 0.4 mA (C) 2 mA (D) 5 mA
7. 如右圖所示，試求集極電流的飽和值為何？ (A) 2.96 mA (B) 3.96 mA (C) 4.96 mA (D) 5.96 mA
9. 有關JFET特性之敘述，下列何者有誤？ (A) VGS = 0 時，ID = IDSS (B) N通道的夾止(pinch-off)電壓VP是負值 (C)在歐姆區操作時， (D)閘極電流趨近於零
17. 如右圖所示，該反相放大器之電壓增益Vo/Vi為多少分貝(dB)？ (A) + 20 (B) + 10 (C) - 10 (D) - 20

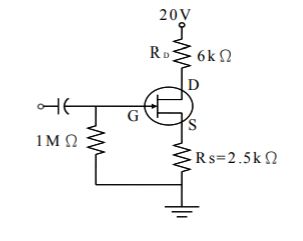

18. 如右圖所示，若 = - 2.5 V，RS = 2.5 kΩ，則 ܸ為何？ (A) 8.5 V (B) 9.5 V (C) 10.5 V (D) 11.5 V

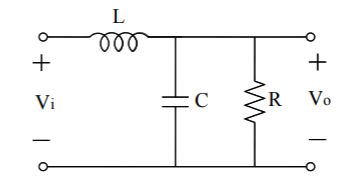

24. 如右圖所示，該濾波器為何種形態？ (A)高通 (B)低通 (C)帶通 (D)帶拒
25. 如右圖所示，該二極體為理想的二極體，則 電路輸出電壓 Vo為何？ (A) 2 V (B) 5 V (C) 8 V (D) 10 V

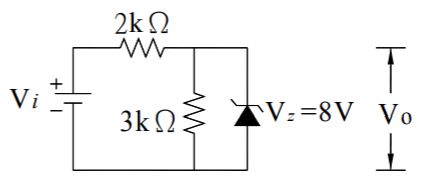

27. 稽納二極體 (Zener Diode) 利用逆壓崩潰區電 壓幾乎固定的性質，來達到穩壓效果，如右 圖所示，該稽納二極體之崩潰電壓Vz= 8 V， 當Vi = 10 V時，Vo為何？ (A) 10 V (B) 8 V (C) 6 V (D) 4 V

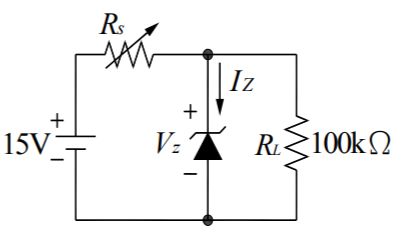

38. 如右圖所示電路，其中VZ=6 V(忽略稽納二極 體電阻)，且15 mA ≤ Iz ≤ 90 mA時，稽納二極體(Zener Diode)才有穩壓作用，在下列Rs電阻的範圍，何者可使稽納二極體產生穩壓作用？
(A) 60 Ω ≤ Rs ≤ 120 Ω (B) 60 Ω ≤ Rs ≤ 150 Ω (C) 50 Ω ≤ Rs ≤ 120 Ω (D) 50 Ω ≤ Rs ≤ 150 Ω (E) 一律給分
43. 如右圖所示，假設兩顆理想二極體具有完全一樣之特性，且並未發生 崩潰，請問何者所跨的壓降較大？ (A) D1 (B) D2 (C)一樣 (D)無法確定
46. 電壓，當 t = 0秒時瞬間電壓為何？ (A) 25 V (B) 40 V (C) 50 V (D) 40 V

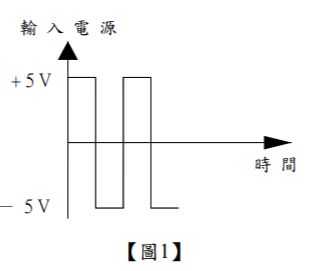

48. 如下【圖1】、【圖2】所示，小清、小州想利用方波作為輸入訊號並輸出三角波，試問其正 確電路名稱，並計算該三角波在 0 至 週期前之斜率為何？ (A)積分器、(B)積分器、 (C)微分器、 (D)微分器、
