所屬科目：台電◆電子學
9. 如右圖所示，直流工作點設置於VGS = -1.75 V， VDS = 6 V，ID = 2.5 mA，則 Rs 值為何？(A) 1 kΩ (B) 1.5 kΩ (C) 2 kΩ (D) 2.5 kΩ
14. 電晶體在作用區的偏壓電路如右圖所示， 若電晶體的共射極電流增益β為100， 基極電流為100 μA，下列何者正確？(A)集極電流為 10 mA (B)集極電流為 50 mA (C)集極電流為 100 mA (D)集極電流為 200 mA
16. 有一三級串接放大器如右圖所示，若其電壓增益分別為Av1 = 50，Av2 = 100，Av3 = 200，試求總電壓增益為何？(A) 60 dB (B) 80 dB (C) 100 dB (D) 120 dB
26. 如右圖所示之電路中，若二極體皆為理想型，Rs = 2 kΩ， RL = 1 kΩ，當V1 = V2 = 2 V，則Vo =？(A) 0.5 V (B) 1 V (C) 1.5 V (D) 2 V
27. 如右圖所示之電路中，若二極體皆為理想型，Rs = 2 kΩ， Ra = 3 kΩ，RL = 1 kΩ，當Vs = 5 V，試求解標示的電流 I？
(A) 1 mA (B) 1.5 mA (C) 2 mA (D) 4 mA

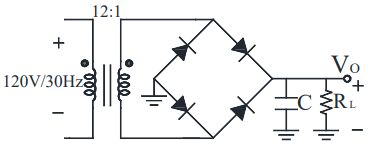

31. 如右圖所示之電路，若二極體為理想型，已知 RL = 10kΩ，C = 100 μF，試求輸出漣波峰對峰電壓？ (A) 0.06 V (B) 0.12 V (C) 0.24 V (D) 0.48 V
37. 如右圖所示之電路，Vs = 5V，RE = 1kΩ，RB = 100 kΩ，VBE(t) = 0.6V，試問Vc =？(A) 0.7 V (B) 1.5 V (C) 2 V (D) 2.8 V
41. 如右圖所示之電路，RB = 10 kΩ，RE = 1 kΩ，RC = 5 kΩ， β = 200，IBQ = 13 μA，VT = 26 mV，試求輸入電阻Ri約為 下列何者？(A) 2.3 kΩ (B) 5.5 kΩ (C) 9.5 kΩ (D) 13.2 kΩ
45. 如右圖所示，VDD = 5V，RD = 2kΩ，RG = 5MΩ，VGS(t) = 1V， k = 1.5 mA/V2 ，試求VDS？(A) 1.2 V (B) 1.5 V (C) 2 V (D) 3 V
46. 如右圖所示，RG = 10kΩ，RS = 1kΩ，RL = 4kΩ，IDQ = 2mA ，k = 2mA/V2 ，試求輸出電阻RO？(A) 0.2 kΩ (B) 0.4 kΩ (C) 0.6 kΩ (D) 0.7 kΩ
48. 如右圖所示，VS = 10 mV，R1 = 1kΩ，R2 = 2 kΩ ，R3 = 2 kΩ，R4 = 4 kΩ，試求VO =？(A) -80 mV (B) -60 mV (C) 30 mV (D) 80 mV
