所屬科目：流體力學

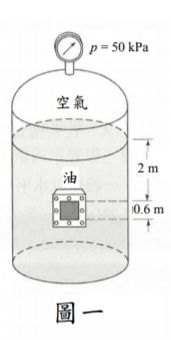

一、一壓力桶內含有油（比重= 0.90），在桶側面有一片 0.6 m × 0.6 m 的正方 形板利用螺栓固定，如圖一所示。安裝在桶頂的壓力計讀數為 50 kPa，假 設桶的外側為大氣壓。 試求：正方形板上所承受的合力大小（KN）及位置（以距離正方形板下緣 的高度來表達）？（25 分）

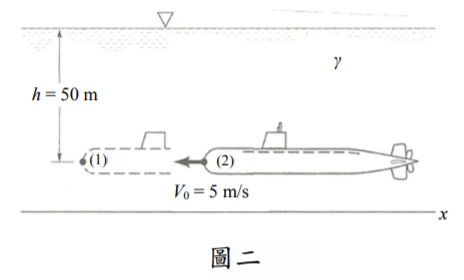

二、一艘潛水艇在50 m 深的海水（比重= 1.03）中行進，潛航的速度 0 V 5.0 m/s， 如圖二所示。 試求：在停滯點(2)的壓力大小（kPa）。（25 分）

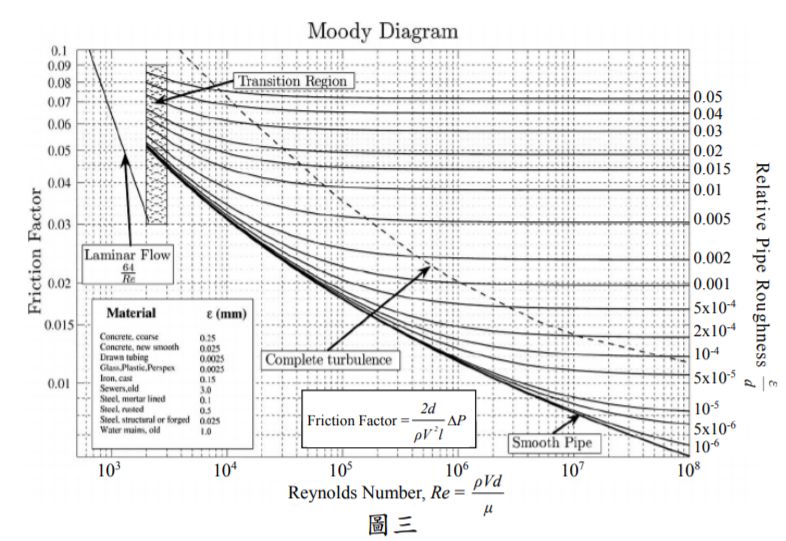

三、在標準狀況的空氣以平均速度V =50 m/s 流經內直徑 d = 4.0 mm 的圓管， 此種流況一般均會形成紊流。然而在細心的預防下，流動的擾動現象能被 消除而使流動仍能維持層流狀態。（空氣密度 ρ=1.23 kg/ m3 ，動力粘滯性 5 ） 求：⑴倘若流動為層流，試決定在 0.1m 管距的壓降（kPa）；⑵若流動為 紊流，試重複⑴部分的計算；圓管之粗糙度ε=0.0015 mm，摩擦因子 f 可 由圖三的 Moody 圖查得。（25 分）

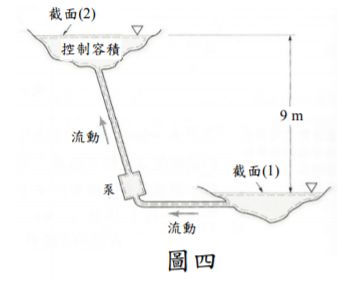

四、在圖四中，泵利用 7.5 kW 將水由低處湖泊抽送至高處湖泊，假設二湖泊 湖面的高度差為 9 m，水頭損失為 4.5 m。 試決定⑴流率 Q（m3 /s）；⑵在流動中的功率損失（kW）。（25 分）
