110年 - 110 全國技術士技能檢定學科_在校生工業類_丙級：01300 工業配線#131035

科目：技檢◆工業配線-丙級 | 年份：110年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-丙級

選擇題 (80)

1. 一般配置圖上器具位置之標示線為器具之(A)底線(B)中心線(C)右側邊線(D)左側邊線。

2. 三相 440V 15HP 之電動機，其額定電流約為(A)30A(B)50A(C)40A(D)20A。

3. 選定主電路導線線徑，應考慮(A)功率因數(B)負載電流(C)電壓(D)電源頻率。

4. 下列有關智慧財產權行為之敘述，何者有誤？(A)原作者自行創作某音樂作品後，即可宣稱擁有該作品之著作權(B)以 101 大樓、美麗華百貨公司做為拍攝電影的背景，屬於合理使用的範圍(C)著作權是為促進文化發展為目的，所保護的財產權之一(D)製造、販售仿冒註冊商標的商品不屬於公訴罪之範疇，但已侵害商標權之行為。

5. 更換近接開關時，則(A)以外徑相同者取代(B)以外加電壓相同者取代(C)以特性及尺寸相同者取代(D)以外殼材質相同者取代。

6. 政府為推廣節能設備而補助民眾汰換老舊設備，下列何者的節電效益最佳？(A)將桌上檯燈光源由螢光燈換為 LED 燈(B)因為經費有限，選擇便宜的產品比較重要(C)汰換電風扇，改裝設能源效率標示分級為一級的冷氣機(D)優先淘汰 10 年以上的老舊冷氣機為能源效率標示分級中之一級冷氣機。

7. 在溫度控制中，如下圖符號表示「 」(A)光電式溫度之檢出裝置(B)傍熱式熱電偶裝置(C)直熱式熱電偶檢出裝置(D)直熱式電阻溫度。

8. 鈎式電表測量電路電流時，則(A)切斷後串聯(B)與負載並聯(C)切斷後並聯(D)可不必切斷電路就可測量電流。

9. 一只燈泡每秒內通過 1.25×1018 個電子，其電流為(1A =每秒通過 6.25×1018個電子)(A)0.2A(B)0.15A(C)0.25A(D)0.1A。

10. 下圖所示之符號為(A)短路(B)中性線(C)斷路(D)接地。

11. 變壓器的鐵損與其負載電流成(A)無關(B)反比(C)平方正比(D)正比。

12. 2 個 20μf 電容器串聯後，再與 1 個 10μ f 電容器並聯其總電容為(A)10μ f(B)30μ f(C)20μf(D)50μ f。

13. 在五金行買來的強力膠中，主要有下列哪一種會對人體產生危害的化學物質？(A)甲苯(B)甲醛(C)乙苯(D)乙醛。

14. 使用三用電表測試未接線之電磁接觸器，其 a 接點兩端之電阻值應為(A)50Ω(B)100Ω(C)無窮大歐姆(D)零歐姆。

15. 電感均為 1 亨利之線圈共三個，其中二個串聯後與第三個並聯，則總電感量為(A)1 /3 亨利(B)3 /2 亨利(C)3 亨利(D)2/3 亨利。

16. 我國制定何種法律以保護刑事案件之證人，使其勇於出面作證，俾利犯罪之偵查、審判？(A)刑事訴訟法(B)貪污治罪條例(C)行政程序法(D)證人保護法。

17. 如左圖所示之符號為(A)三極雙投開關(B)單極單投開關(C)單極雙投開關(D)三極單投開關。

18. 可測量線徑之量具為(A)測微器、游標尺、卷尺(B)測微器、線規、游標尺(C)游標尺、線規、卷尺(D)測微器、線規、卷尺。

19. 量測三相三線式電路之各相電流，最少應使用(A)四個比流器(B)二個比流器(C)三個比流器(D)一個比流器。

20. 於營造工地潮濕場所中使用電動機具，為防止漏電危害，應於該電路設置何種安全裝置？(A)高感度高速型漏電斷路器(B)高容量保險絲(C)自動電擊防止裝置(D)閉關箱。
21. Pt100 為(A)鎢絲溫度感測體(B)白金溫度感測體(C)熱電偶溫度感測體(D)熱敏電阻溫度感測體。
22. 下列何種洗車方式無法節約用水？(A)使用有開關的水管可以隨時控制出水(B)利用機械自動洗車，洗車水處理循環使用(C)用水管強力沖洗(D)用水桶及海綿抹布擦洗。
23. 如下圖所示，使用保持電驛控制 RL 及 G L，當按下 PB1 後 RL 燈亮；因故停電再復電後
(A)GL 亮，RL 不亮(B)RL 及 GL 均亮(C) RL 亮，G L 不亮(D) RL 及 G L 均不亮。
24. 兩只電容器之電容量與耐壓分為 10μ f/100V 與 20μf/200V，串聯後總耐壓為(A)150V(B)100V(C)300V
(D)200V。
25. 線徑 1.6mm 之銅線，其電阻值若為 36Ω，同一長度 3.2mm 銅線之電阻值為(A)36Ω(B)72Ω(C)9Ω(D)18Ω。
26. 如下圖所示 IEC 國際標準符號為
(A)拉動以啟閉之常開接點(B)緊急停止用之常開接點(C)能限時動作之常開接點(D)轉動以啟閉之常開接點。
27. 如下圖所示，下列敘述何者正確？
(A)當開關切入 b 位置時，1 與 2 不通(B)當開關切入 1，2 位置時，a 及 1 不通(C)當開關切入 a 位置時，5 與 6 是通路(D)當開關切入 c 位置時，c 與 3 及 4 不通。
28. 三相 220V 10HP 交流感應電動機全載電流約為(A)30A(B)20A(C)50A(D)40A。
29. 如左圖所示之符號為(A)視在電力表(B)有效功率表(C)功因表(D)無效功率表。
30. 比壓器之商用頻率耐壓試驗加壓時間為(A)1 分鐘(B)10 分鐘(C) 5 分鐘(D)半分鐘。
31. 台灣產業動力用電之電源頻率為(A)100HZ(B)377HZ(C)50H Z(D)60H Z。
32. 60Hz，4 極感應電動機，滿載轉速為 1764rpm，其轉差率為(A)4％(B)64％(C)2％(D)36％。
33. 下列何者「非」屬公司對於企業社會責任實踐之原則？(A)落實公司治理(B)加強個人資料揭露(C)發展永續環境(D)維護社會公益。
34. 使用起子時，則(A)選擇合適尺寸之起子(B)十字起子刃部要磨尖(C)一字起子刃部要磨尖(D)十字起子可當一字起子使用。
35. 三個 18μf 交流電容器接成△接並接於三相交流電源 RST，若其中 RT 間電容器開路故障，用電表量測電容量，RT 間電容量為(A)36μ f(B)9μ f(C)0(D)18μ f。
36. 電力電驛之規格為「AC220V、4c 接點」，電驛內部引出線的接腳共有(A)14 個(B) 4 個(C)12 個(D)8個。
37. 一只電阻器之規格為 10 歐姆 10 瓦特則其所能通過之電流為(A)1A(B)100A(C)0A(D)10A。

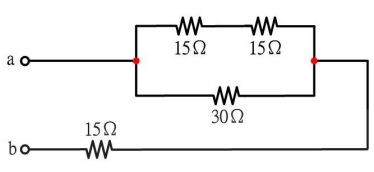

38. 如下圖所示電路，ab 間之等效電阻為
(A)45Ω(B)15Ω(C)30Ω(D)7.5Ω。
39. 有關著作權的下列敘述何者錯誤？(A)網路上供人下載的免費軟體，都不受著作權法保護，所以我可以燒成大補帖光碟，再去賣給別人(B)我們到表演場所觀看表演時，不可隨便錄音或錄影(C)高普考試題，不受著作權法保護(D)到攝影展上，拿相機拍攝展示的作品，分贈給朋友，是侵害著作權的行為。
40. 匯流排槽如屬設計為垂直者應於各樓板處牢固支持之，但固定之最大距離不得超過(A)6 公尺(B)8 公尺(C)7 公尺(D)5 公尺。
41. 電線之接續最快速且適當之方法為(A)絞接(B)套管壓接(C)焊接(D)紮接。
42. RC 串聯電路之時間常數為(A)R/C 秒(B)C/R 秒(C) (R＋C)秒(D)RC 秒。
43. 如下圖所示，當 A1、A4 之接點閉合時
(A)GL1 較亮，GL2、G L3、GL4 不亮(B)GL1、G L2、GL3、GL4亮度相同(C)GL2 較亮，GL1、G L3、G L4 微亮(D)GL1、G L4 亮，G L2、GL3 微亮。
44. 控制電路之操作電壓，下列何種電壓對人體之安全性最高？(A)D C24V(B)A C110V(C)DC48V(D)A C220V。
45. 電磁開關之積熱電驛，用於保護(A)線路短路(B)接地(C)漏電(D)電動機過載。
46. 200V 100W 之白熾燈，若接於 60V 之電源時，其消耗電力為(A)10W(B)6W(C)3.6 W(D)9W。
47. 使用了 10 幾年的通風換氣扇老舊又骯髒，噪音又大，維修時採取下列哪一種對策最為正確及節能？(A)高效率通風扇較貴，換同機型的廠內備用品就好了(B)定期拆下來清洗油垢(C)直接噴沙拉脫清潔劑就可以了，省錢又方便(D)不必再猶豫，1 0 年以上的電扇效率偏低，直接換為高效率通風扇。
48. 電功率之正確計算式為(A)P＝R ×I(B) P＝R2 ×I(C)P＝V2／R(D)P＝V／R。
49. 下列四種金屬材料導電率最大者為(A)銀(B)鎢(C)銅(D)鋁。
50. 永久磁鐵其外部磁力線(A)由 S 極發出，止於 S 極(B)由 N 極發出，止於 N 極(C)由 N 極發出，止於 S極(D)由 S 極發出，止於 N 極。
51. 下列何種行為對生態環境會造成較大的衝擊？(A)設立國家公園(B)植種原生樹木(C)設立自然保護區(D)引進外來物種。
52. 裝置於配電箱內之 22mm2 PVC 絕緣電線其安全電流約為(A)50A(B)150A(C)90A(D)22A。
53. 若勞工工作性質需與陌生人接觸、工作中需處理不可預期的突發事件或工作場所治安狀況較差，較容易遭遇下列何種危害？(A)多發性神經病變(B)組織外部不法侵害(C)組織內部不法侵害(D)潛涵症。
54. 固定配電器具時(A)必須向左對齊(B)必須向右對齊(C)沒有方向性之限制(D)依圖示及器具說明固定之。
55. 控制箱裝置配線完成後，作通電試驗前(A)須先以弱電(如 12VDC)作功能測試(B)連接之電源須先串接 100W 燈泡，以防短路事故(C)須先確認電源電壓(D)不必確認所有接地線是否全部連接在一起。
56. 低壓配電箱主電路之配線最小線徑為(A)8mm2(B)3.5mm2(C)5.5mm 2(D)2.0mm 2。
57. 當更換感應電動機時，則(A)電動機之外殼接地仍需配置(B)固定孔不合時可減少固定點(C)連接至控制箱之導線需同時更換(D)可換裝為較大馬力之電動機。
58. 下列何者非屬職業安全衛生法規定之勞工法定義務？(A)定期接受健康檢查(B)實施自動檢查(C)遵守安全衛生工作守則(D)參加安全衛生教育訓練。
59. 使用三用電表測試未通電但已接線於控制盤中之電磁接觸器 a 接點兩端之電阻值為 125Ω，則(A)該 a接點已熔合(B)該 a 接點已燒毀斷開(C)該 a 接點無法判斷正常與否(D)該 a 接點正常。
60. 三相四線式電流切換開關之接線點有(A)4 點(B)8 點(C)6 點(D) 2 點。
61. 欲攻 M4 之螺牙，其攻牙前所鑽之孔徑應為(A)4.0～4.2 (B)3.6～3.8 (C)3.0～3.4 (D)2.6～2.8 。

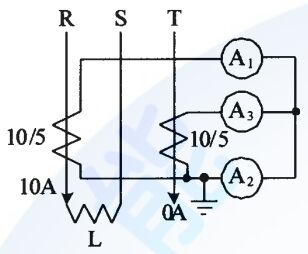

62. 如下圖所示 , 三相電路連接單相負載 L，通過電流表 A1 為 5A 時，電流表 A3 指示應為
(A)5A(B)20A(C)10A(D)0A。
63. 下列哪一種氣體較易造成臭氧層被嚴重的破壞？(A)二氧化碳(B)氟氯碳化物(C)二氧化硫(D)氮氧化合物。
64. 安全門或緊急出口平時應維持何狀態？(A)與一般進出門相同，視各樓層規定可開可關(B)門可上鎖但不可封死(C)門應關上但不可上鎖(D)保持開門狀態以保持逃生路徑暢通。
65. 依據台灣電力公司三段式時間電價(尖峰、半尖峰及離峰時段)的規定，請問哪個時段電價最便宜？
(A)夏月半尖峰時段(B)非夏月半尖峰時段(C)尖峰時段(D)離峰時段。
66. 白色指示燈之功能為(A)運轉指示(B)停止指示(C)電源指示(D)過載指示。
67. 在配電盤箱上劃線時，可使用工具為(A)銼刀(B)劃線針(C)起子(D)石墨筆。
68. 換裝雙浮球開關時，雙浮球間之距離(A)視電動機馬力數作調整(B)視電壓大作調整(C)視水槽深度作調整(D)視耗電量作調整。
69. 運轉指示燈使用(A)綠色(B)白色(C)紅色(D)黃色。
70. 110V100W 燈泡較 110V200W 燈泡之電阻(A)不一定(B)小(C)大(D)相等。
71. 交流電壓表接線時，須考慮(A)量度範圍(B)相序(C)正負方向(D)極性。
72. 下列何種設備不能將短路電流啟斷？(A)配線用斷路器(B)有過電流元件之漏電斷路器(C)手捺開關(D)電動機用斷路器。
73. 配電盤中電壓回路導線顏色為(A)白色(B)藍色(C)綠色(D)紅色。
74. 有一純電阻電路，其電流與電壓關係，下列敘述何者正確？(A)電壓與電流同相(B)電流超前電壓(C)電壓超前電流(D)電壓與電流異相。
75. 下列何者不是造成臺灣水資源減少的主要因素？(A)濫用水資源(B)超抽地下水(C)水庫淤積(D)雨水酸化。

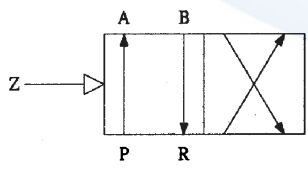

76. 如下圖所示氣壓控制閥，其型式為
(A)四孔三位閥(B)五孔二位閥(C)五孔三位閥(D)四孔二位閥。
77. 電熱器負載在電源投入之瞬間所流過的電流，比其額定電流(A)相等(B)大(C)小(D)不一定。
78. 左圖所示之符號為(A)同步電動機(B)交流電流表(C)感應電動機(D)電磁電驛線圈。
79. 下列何者不是電氣火災發生的原因？(A)由於電荷聚集，產生靜電火花放電，引燃易燃物(B)因電路短路引起高溫(C)因開關啟斷時所發生的火花，引燃附近的外物(D)電流流入人體。
80. 使用中心沖的作用在(A)定位(B)鑽孔(C)攻牙(D)測距離。
