110年 - 110 教育部受託辦理公立高級中等學校教師甄選：汽車科#99888

科目：教甄◆汽車科 | 年份：110年 | 選擇題數：40 | 申論題數：21

試卷資訊

所屬科目：教甄◆汽車科

選擇題 (40)

1. 使用量缸錶(缸徑規)測量一汽缸的缸徑，選定量缸錶測桿尺寸為75mm，墊片尺寸為2mm，經正確組合且將針盤量規(錶)歸零後，再放入汽缸內正確位置量測直徑，針式量規(千分錶)順時針最大轉動達62格(每格0.01mm)，則此汽缸直徑為何？ (A)72.38mm (B)76.38mm (C)77.62mm (D)80.38 mm。
2. 對於四行程汽油引擎歧管真空測試操作，下列敘述何者錯誤？ (A)測試時引擎須在 正常工作溫度 (B)引擎怠速運轉時，歧管真空讀數穩定維持在45~50mm-Hg間表示正 常 (C)在急加速瞬間（節氣門全開瞬間），引擎歧管真空值會先下降 (D)若怠速時 引擎歧管真空值偏低且穩定，有可能是汽缸磨損。
3. 由真空錶測得引擎進氣歧管真空（負壓）為 50cm-Hg，其絕對壓力為多少 kPa?(A)14 kPa (B)140 kPa (C)34 kPa (D)340 kPa。
4. 某車輛的引擎的性能規格標示其為：（140PS/6,400rpm）（14.5kg-m/3,600rpm），則下列 有關引擎性能敘述何者正確？(A)該引擎輸出 140PS 時，其輸出扭力同為 145N-m(B)該引擎 3,600rpm 時，最大輸出馬力為 140PS(C)該引擎 6,400rpm 時，其最大輸出扭力為5kg-m(D)該引擎 3,600rpm 時，其輸出馬力約為 73PS。
5. 關於CAN之維修。甲說終端電阻為兩個串連的60歐姆電阻。乙說測量CAN HI、CANLO 電壓需在車輛紅火狀況下進行。 (A)甲說的對 (B)乙說的對 (C)甲乙都對 (D)甲 乙都錯。
6. 有關引擎汽缸壓縮壓力測試，下列敘述何者錯誤？ (A)在引擎溫車後，先進行濕壓 縮壓力測試後，再進行乾壓縮壓力測試 (B)測試時，所有缸之火星塞均拆下且節氣 門要全開，並將曲軸位置感知器接頭拆下 (C)各缸壓力相差應在10%以內，若差值太 大易造成引擎動力不平衡現象 (D)若測試缸壓力太高，可能是該缸的燃燒室積碳。
7. 使用電腦檢診器進行汽油噴射引擎汽缸動力平衡測試時，下列敘述何者錯誤？ (A)利用電腦檢診器之作動測試功能將該缸動力消除 (B)讓引擎處在無負載狀態下 測試 (C)引擎缸數較多者，其動力損失百分比(轉速變化率)通常會較高 (D)轉速降 低較多之汽缸，表示該缸動力較佳。
8. 有關汽油噴射引擎之空氣系統機件故障可能造成的現象，下列敘述何者錯誤？ (A)電子節氣門故障時，引擎加速不良且無法進入故障保護模式 (B)進氣溫度感知器 故障時，引擎無明顯故障現象 (C)進氣歧管壓力感知器故障時，引擎可能無法發動 或發動後無怠速而熄火 (D)空氣流量感知器故障時，引擎可能無法發動或發動後無 怠速而熄火。
9. 裝有差速器的車子於平坦良好路面向左轉彎行駛時，左側驅動輪所受之地面阻力為 FL，右側驅動輪所受之地面阻力為FR，左側驅動輪軸之轉速為ΩL，右側驅動輪軸之 轉速為ΩR；此時FL與FR以及ΩL與ΩR之比較結果為何？ (A) FL < FR， ΩL > ΩR (B) FL > FR， ΩL > ΩR (C) FL > FR， ΩL< ΩR (D) FL < FR， ΩL< ΩR。
10. 車輛檢驗中心的滾筒式煞車試驗器，用來檢驗車輛煞車效能，其下列所包含檢驗項目 何者正確？ (A)動態煞車力、平衡度與防鎖死煞車力 (B)總煞車力、平衡度與手 (駐)煞車力 (C)動態煞車力、不平衡度與手(駐)煞車力 (D)總煞車力、動態煞車力與 手(駐)煞車力。
11. 有關輪胎與前輪定位檢修應注意事項下列何項敘述錯誤？ (A)懸吊系統高度變動會 造成後傾角改變，故實施車輪定位之前，必須實施懸吊高度檢查 (B)將車輛轉向系 統的左側橫拉桿長度加長並且也同時將右側橫拉桿縮短，若這兩邊橫拉桿長度改變量 都相等，將會改變前束大小 (C)外傾角是指車輪中心線向內側或外側的傾斜量，目 前小客車的外傾角大多為負值偏零度 (D)汽車用輻射輪胎胎壁若有標示旋轉方向記 號，不可採用左右對調方式的輪胎調位。
12. 關於煞車油。甲說：DOT3與DOT4二者沸點不同。乙說：定保時會檢測煞車油之黏性 ，黏性太低則需更換。 (A)甲對乙錯 (B)甲錯乙對 (C)二者皆錯 (D)二者皆對。
13. 在進行車輪定位前下列何者不是必要的準備工作？ (A)確認懸吊高度 (B)確認煞 車踏板高度 (C)確認胎壓 (D)檢查方向盤作用是否正常。
14. 使用診斷儀器執行防鎖死煞車系統(anti-lock braking system，ABS)自我診斷功能而讀 取出輪速感知器相關故障代碼時，技師檢修方向何者正確？甲技師: 檢查資料監視， 轉動車輪並觀察輪速感知器是否偵測到輪速變化；乙技師：更換輪速感知器或感知器 轉子，進行路試後讀取故障代碼是否再次出現。 (A)只有甲技師正確 (B)只有乙技 師正確 (C)甲乙兩技師皆正確 (D)甲乙兩技師皆不正確。
15. 技師執行鋁圈式車輪平衡時，下列哪一項數據是不需輸入車輪平衡機的數值？ (A)輪胎高度 (B)輪圈寬度 (C)輪圈直徑 (D)輪圈與平衡機之距離。
16. 有關循跡控制系統(traction control system，TCS)的敘述何者錯誤？ (A)可防止汽車 於急速起步瞬間產生打滑現象 (B)可防止汽車於急加速瞬間產生打滑現象 (C)為 防止驅動輪打滑，電腦可將引擎點火時間略為延後或減少燃料噴油量 (D)為防止驅 動輪打滑，電腦可控制自動變速箱降低一個檔位。
17. 有關車用12伏特電瓶，下列敘述何者正確？ (A)若使用儀器檢測電瓶狀況時，其中 CCA代表為冷啟動電流安培數 (B)分電池內的正極板比負極板多一片 (C)電瓶內 部分電池數量代表電瓶電容量 (D)一般免保養電瓶的電量視窗呈現紅色代表充電不 足。
18. 有關汽車電系統裝置，下列敘述何者錯誤？ (A)油電混合動力車高壓電被覆線為橘 色 (B)SRS的被覆線為黃色 (C)LIN BUS通信速率較CAN BUS快，通常用於須即時 性傳遞資訊之設備上 (D)CAN-H與CAN-L兩者傳輸之訊號相反。
19. 關於冷媒填充。甲說：冷凍油的填充量依冷凍油的排出量而定。乙說：冷媒填充前應 先做管路洩漏測試。 (A)甲說的對 (B)乙說的對 (C)甲乙都對 (D)甲乙都錯。
20. 關於空調系統。甲說：流出膨脹閥的冷媒為低壓低溫液態冷媒。乙說：蒸發器接熱水 管是用來避免蒸發器結冰。 (A)甲說的對 (B)乙說的對 (C)甲乙都對 (D)甲乙都 錯。
21. 關於車用交流發電機。甲說：利用轉動的線圈去切割磁場。乙說：為三相交流發電機 ，且大多使用Δ型接法以提高充電電壓。 (A)甲說的對 (B)乙說的對 (C)二者皆對 (D)二者皆錯。
22. 關於電動窗何者錯誤？ (A)通常若拔電瓶負極則電動窗自動功能需重新設定 (B)若乘客電動窗開關故障則無法進行該電動窗之作動測試 (C)進行防夾測試時可 用手阻擋電動窗 (D)乘客位置的開關故障，駕駛仍有機會能夠控制乘客位置之電動 窗。
23. 汽車用三相交流發電機進行構件檢驗之敘述，下列何者錯誤？ (A)靜子線圈與鐵蕊 間若導通，可能靜子線圈搭鐵 (B)測量靜子線圈任二個線頭之間電阻值，皆呈現低 電阻值 (C)後蓋板之二極體順向及反向皆可導通，可能二極體不良 (D)轉子線圈兩 滑環分屬正負極，故量測兩滑環之間電阻值必須高於10kΩ以上。
24. 有關雨刷，下列敘述何者錯誤？ (A)雨刷開關置於INT位置時，則雨刷的動作為間歇 來回作動 (B)無段變速雨刷是利用可變電阻來調整雨刷速度 (C)雨刷馬達的電刷 磨損時，雨刷馬達耗電電流變大，轉速變慢 (D)永久磁鐵式雨刷馬達，當雨刷開關 OFF時，電樞會迅速的停在定位，是靠電氣制動。
25. 下列基本電學量測敘述，何者正確？ (A)固定電容器(capactior)上標示472 J，表示電 容量為4.7×10-3μF (B)五色環電阻，第三道色環代表倍數10的次方數 (C)直接將指 針型歐姆錶兩根測試棒碰觸LED的兩支腳，LED一定發亮 (D)一般三用電表測量車 輛起動電流時，必須將電表轉至DC 10 A檔位並串聯在起動電路中。

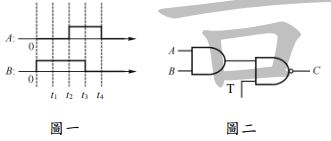

26. 如圖所示，僅考慮 4 個時序(t1、t2、t3、t4)，當 A 點為 0011 時，且 B 點為 1110 時， 則 C 點同時間之 4 個時序輸出為何？(1 代表高電位，0 代表低電位)

27. 由示波器的CH2輸入一個正弦波信號，但螢幕出現如圖所示，出現不穩定的信號波形 ，請問下列哪一方法對穩定顯示波形並無作用？

28. 在共射極的電晶體放大電路中，若想要避免發生熱跑脫的現象該如何處理? (A)加大60fe5f311dc66.jpg (B)加入60fe5f3690b18.jpg (C)輸入訊號與電容串連 (D)輸出訊號與電容串連。

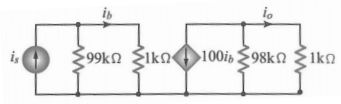

29. 如下圖試求60fe5f4c45a41.jpg為

30. 有關電容器與電感器之敘述，下列何者錯誤？ (A)電解質電容器加入絕緣層之目的 是增加其電容量，若極性接錯可能爆裂 (B)兩個耐壓 50V10μF 之電容器，並聯後 之兩端耐壓值為 110V、20μF (C)電容器對直流電可視為斷路，對交流電可視為短 路 (D)電感器對直流電可視為短路，對交流電產生電感抗。
31. 有關變壓器之敘述，下列何者錯誤？ (A)變壓器符號上，常標出一黑點是標示為極 性 (B)變壓器工作的條件為限交流 (C)變壓器輸出端做異極性串聯時，其輸出電壓 值增加 (D)目前無線充電之特性是藉空氣作耦合。

32. 有關二極體及電晶體之敘述，下列何者錯誤? (A)二極體串聯之優點是增加耐壓 (B)LED工作於+12V場合，一般是串聯1kΩ電阻 (C)電晶體之B、C、E三極中，厚度 最薄的是B，濃度大小為E>C>B (D)電晶體輸出特性曲線中，60fe5f7e5b2ec.jpg時，電晶體處於飽和區，當60fe5f878baae.jpg時，電晶體處於截止區。

33. 如圖所示，一人以繩拖曳質量為10 kg之雪撬，使其等速前 進，若雪撬和地面間的摩擦係數為0.2，拉力與水平成45° 角 ，問前進30 m時，此人對雪撬所作的功若干（g=9.8m/s2）？

34. 如圖所示，均值柔軟之繩長 L，重量 W，當60fe5fbb1a4c6.jpg在斜面上時，繩為靜止狀態，若已知所有繩與接觸面摩擦係 數皆為 0.8，則繩與接觸面間之摩擦力為何(轉折處無需考慮)？
35. 某車從靜止以4m/s2的加速度進行等加速度運動，在看到遠方紅燈後以6m/s2的加速度做等減速動運動直到靜止，若從啟動到靜止過程中一共花了15秒試問全程行走的距離 為多少m？ (A)72 (B)108 (C)162 (D)270 m。

36. 已知某車引擎轉速為 1,200rpm、傳動系統減速比為 6、最終減速比為 4 若車輪半徑 為90/π cm 試問此時車速為多少？ (A)15 (B)36 (C)54 (D)72 km/hr。

37. 如下圖所示靜止狀態下，若圓筒A重量為50 N，圓筒B重量為100 N，設所有接觸面 均為光滑，則C、D、E及F各點之反力何者正確 ?

38. 如下圖所示，有一物體重量為10kg，由靜止釋放，順沿著光滑斜面滑下s距離，造成 彈簧最大變形量為10cm。若彈力常數k=4,900 N/m，則滑下之距離s為多少m？

39. 重量 1,000kg 的汽車以 36 km/hr 速率在圓周跑道上行駛，若輪胎與地面之靜摩擦係數 為 0.8，則為了避免滑離路面，則圓周跑道之最小半徑應為多少 m？（設 g=10m/2s） (A)20 (B)18 (C)16.5 (D)12.5 m。
40. 若不計空氣阻力，在 20m 的高塔上作水平拋射運動，甲、乙、丙的質量分別為 1kg、2kg、3kg，初速度分別為 30m/sec、20m/sec、10m/sec，則下列何者正確？ (A)其水 平射程的關係為甲＞乙＞丙 (B)其水平射程的關係為甲＜乙＜丙 (C)其著地時間 的關係為甲＞乙＞丙 (D)其著地時間的關係為甲＜乙＜丙。

申論題 (21)

1.有一車輛輪胎規格為195/60 R15，使用標準四速手排變速箱，齒比示意圖如下；最終傳動減速比為4:1，當該車駕駛以4檔直接傳動行駛於道路，引擎轉 速2,000rpm時，試問當時的車速是多少km/hr？（6分）
2.一交流電源為100∠0°各別與5Ω電阻、5Ω電容抗及20Ω電感抗並聯試求視在功率（2分）、有效功 率（2分）、功率因素（1分）及虛功率（1分）各為多少？
(1)汽車 在10秒末所產生的動能為何？（2分）
(2)在10秒末引擎對汽車所產生之推力為何？（2分）
(3)在10秒期間，引擎對汽車所產生之之平均功率？（2分）
(1)為何塑性螺絲會以鎖緊角度做為扭力控制？（3分）
(2)使用塑 性螺絲鎖緊汽缸蓋時的注意事項為何？（3分）
(1)鑰匙轉至啟動ST位置，鐵芯柱塞使B、M接點準 備接通過程。（2分）
(2)鑰匙於ST位置，鐵芯柱塞使B、M接點接通。（2分）
(3)引擎啟動 後，鑰匙復位ON位置，鐵芯柱塞退回原位過程。（2分）
6.在車輛的引擎故障排除過程中，已知點火系統、啟動系統、火星塞、噴油系統、燃油泵系統、ECM 及BCM都各有故障，試問故障排除的順序為何？（2分）要如何判斷故障是否排除？（4分）
7.證明摩擦角等於靜止角。（6分）

8.下圖為汽油噴射引擎電腦控制噴油嘴作動示意圖，若引擎電腦使用控制搭鐵方式及使用電壓控 制驅動式時，請繪出噴油嘴波形？（3分）並說明噴油嘴波形含意？（3分）
(1)所謂之滑移率？（1分）
(2)請繪出滑移率與車輪之制動摩擦係數 及橫向摩擦係數之關係曲線圖？（2分）
(3)裝置ABS(anti-lock braking system)可將滑移率控制在何 範圍(請標示於關係曲線圖中)？（1分）
(4)若滑移率為100%對汽車出現何影響現象？（2分）
(1)何謂同期噴射？（1.5分）
(2)同期噴射又可分為哪幾種噴射？（1.5分）
(3) 何謂非同期噴射？（1.5分）
(4)若非同期噴射以三菱汽車開發之卡門渦流超音波控制式為例， 請說明電腦如何控制噴射器？（1.5分）
