所屬科目：流體力學
一、如圖所示，平面閘門隔開水與油。試計算水與油作用在閘門上之力，其大 小及方向分別為何？又作用在簡支承與鉸支承之力，其大小及方向分別為 何？設不計摩擦且不計閘門重量。sg 為比重。（25 分）

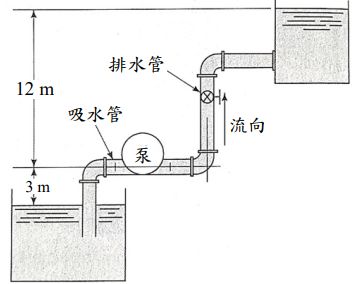

二、如圖所示，水之流量為 ，管徑 5.00 cm，下水槽水面至泵進 口處的水頭損失為 1.80 m，泵出口處至上水槽水面的水頭損失為 3.60 m。 試求泵傳送給水的水頭為何？泵傳送給水的功率為何？泵傳送給水的馬 力為何？泵進口處之壓應力為何？泵出口處之壓應力為何？（25 分）

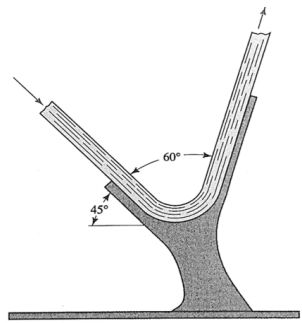

四、如圖所示，水平面上，有一結構體將水柱改變流向。已知流量為， 流速 8.88 m/s。忽略摩擦。試求水柱對結構體產生的作用力，其大小及方向分 別為何？（25 分）
