111年 - 111 地方政府特種考試_三等_電力工程、電子工程：電路學#112582

科目：電路學 | 年份：111年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (6)

(一)請計算639a82dbd400b.jpg值，使其可以獲得最大功率轉移。（20 分）
(二)其最大轉換之功率值為何？（10 分）
(一)請證明該電路在 t ＞ 0 之後是否呈現穩定？（16 分）
(二)請計算出在 t ＞ 0 之後電容器兩端之電壓 v(t)。（4 分）

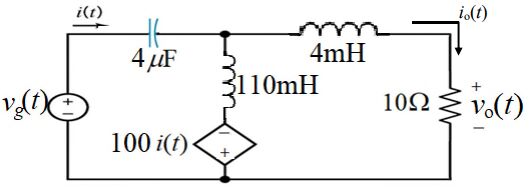

三、在下列之電路中，其獨立電壓源之表示式為639a831851467.jpg=75cos5000 tV，當系統 到達穩態時，請計算出639a8321857d1.jpg之表示式。 （20 分） （hint：可將電路之 元件轉換至頻域）

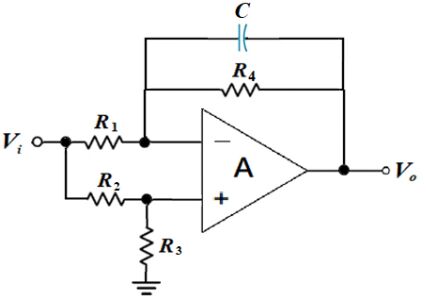

四、由一運算放大器所組成之主動式通用型濾波器如下列之電路所示，請推導並說明此電路在何種情況下可達成高通、低通和全通濾波器之功用。 （30 分）
