111年 - 111 專技高考_電機工程技師：電路學#111972

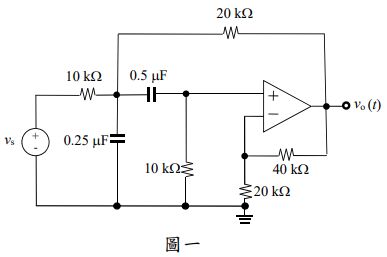

一、在圖一電路中，如果 v_s =2 sin(400 t) V，試求解 v_o(t)=？（25 分）


二、在圖二所示之耦合電路中，其中兩電感之耦合電感值為 0.5 H，如果電壓 源 v_s =36cos(2t +30o)V，試求出 I₁、I₂ 及 4 Ω電阻之吸收功率=？（25 分）

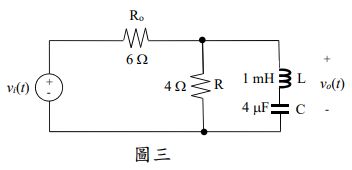

(二)當電路元件值為 R_o =6 Ω, R =4 Ω, L = 1 mH, C =4 μF，試求頻帶寬度 （bandwidth）BW=？及轉角頻率（corner or cutoff frequency）ω1 =？ω2 =？ （15 分）


四、在圖四電路中，試求此雙埠網路之 h 參數 =？（25 分）
