所屬科目：電路學

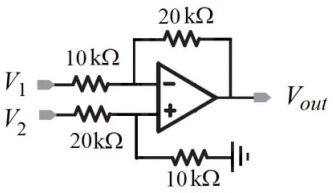

一、考慮下圖運算放大器電路：當輸入電壓 V2 等於零時，輸出電壓 Vout 與輸 入電壓 V1的關係式為何？（10 分）當 V1等於零時，輸出 Vout 與 V2 的關係式為何？（10 分）當兩輸入 V1 及 V2 皆不為零，求輸出 Vout 與兩輸入 的關係式。（10 分）

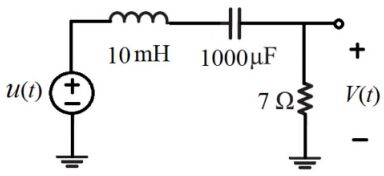

二、下圖 RLC 電路的初始電壓電流皆為零，在時間零時瞬間給 1 伏特的輸入 (u (t) = 0, t< 0; u (t)= 1, t≥0) ，求輸出 V(t)。（15 分）
三、下圖 Y 接平衡負載接上一個平衡三相正相序電源後，量測 A 對 B的電壓差得 VAB (t) = 10cos(2π✖50t ) ， 量測A線流過的電流得 I AN (t) = cos(2π✖50t-π / 6) ，請估算 L 及 R。（10 分）並計算負載消耗的平均功率。（10 分）
四、分析下圖放大器電路：此電路屬於何種濾波器（低通、高通、帶通、帶止）？（5 分）若輸入 10 伏特直流，計算穩態時的輸出電壓。（10 分）

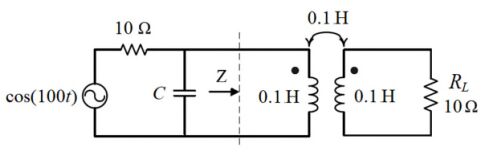

五、分析下圖耦合電感電路：計算圖中交流電源所看到的等效阻抗 Z。（10 分）並選取電容值 C 使負載 RL 可以獲得最大平均功率。（10 分）
