112年 - 112 高等考試_三級_電力工程、電子工程、電信工程：電路學#115441

科目：電路學 | 年份：112年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：電路學

選擇題 (0)

申論題 (5)

(一)說明變壓器連接的類型。（5分）

(二)計算I_LP,I_LS,I_PP,及I_PS電流值。（每一電流值各5分，共20分）

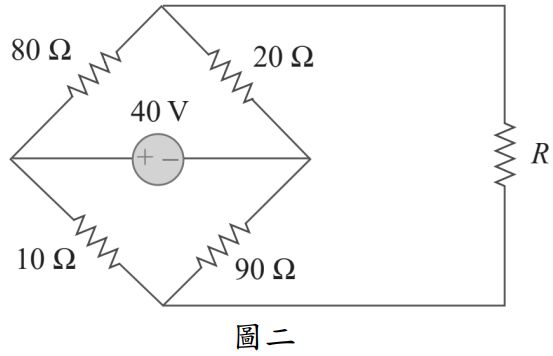

二、如圖二，求R的最大功率。（25分）

三、試求出圖三中端子a-b處的等效電阻R_ab值。（25分）

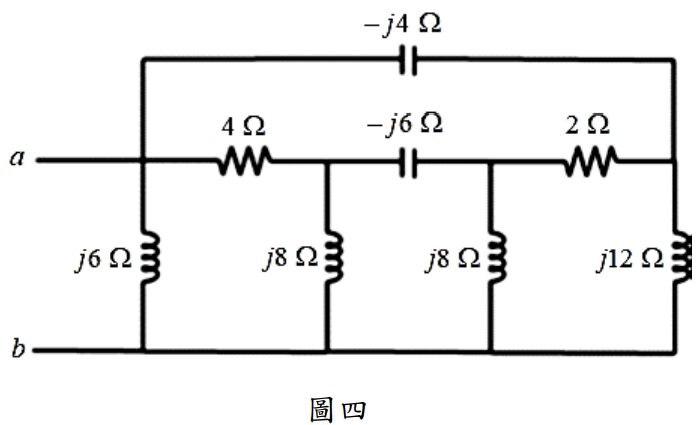

四、計算圖四網絡中阻抗Z_ab的值。（25分）
