114年 - 第8章：8-3 波形#130803

1. 瞬時值的符號是 v(t)，示波器看到的是瞬時值 (A)O (B)X

2. 最大值的符號是 V_m 或 V_p (A)O (B)X

3. 峰對峰的符號是 V_p-p (A)O (B)X

4. 平均值的符號是 Vav (A)O (B)X

5. 有效值的符號是 V_rms 或 V_ref，三用電表的 AC 檔是量到有效值 (A)O (B)X

1. 示波器波形如圖所示，Volds/div=1V，求 Vm=?
(A)4V(B)3V(C)2V(D)1V

2. 示波器波形如圖所示，Volds/div=2V，求 V_p-p=?

(A)4V(B)3V(C)12V(D)1V

3. 示波器波形如圖所示，Time/div=0.2m，求 T=?
(A)1ms(B)2ms(C)3ms(D)0.5s

4. 示波器波形如圖所示，Time/div=0.2m，求 f=?
(A)1kHz(B)2kHz(C)3kHz(D)0.5Hz

5. 若每秒瞬間供電是 1,2,3,2,1,0,-1,-2,-3,-2,-1,0V，則其 V_av=?(A)2V(B)1.5V(C)1V(D)0V

6. 若每秒瞬間供電是 1,2,3,2,1,0,-1,-2,-3,-2,-1,0V，則其 V_eff=?(A)2V(B)1.5V(C)1V(D)1.78V

7. 任一正弦波 v(t) = V_m sin(ωt) = Vm sinθ 正半週的面積是？(A)2V_m(B)2(C)V_m(D)π

8. 任一正弦波 v(t) = V_m sin(ωt) = Vm sinθ，V_av是？(A)2V_m/π(B)2(C)V_m/π(D)π

9. 任一正弦波 v(t) = V_m sin(ωt) = Vm sinθ，V_eff 是？(A)2V_m/π(B)(C)V_m/π(D)

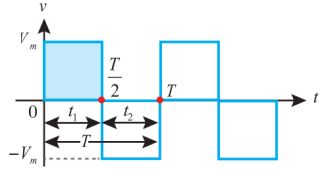

10. 有一方波如下圖，Vav=?
(A)1(B)0(C)Vm(D)π

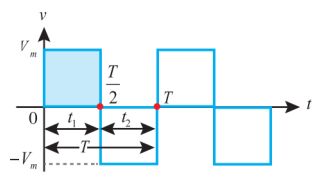

11. 有一方波如下圖，Veff=?
(A)1(B)0(C)V_m(D)π

12. 有一三角波如下圖，Vav=?
(A)2V_m(B)V_m(C)V_m/2(D)V_m/3

13. 有一三角波如下圖，Veff=?
(A)2Vm(B)Vm(C)Vm/√2(D)Vm/√3

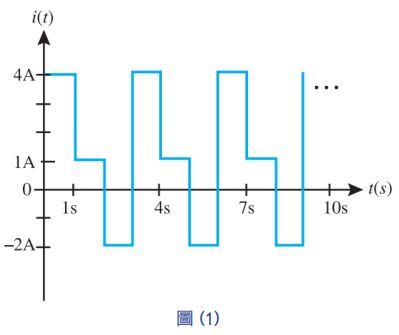

14.如圖(1)所示週期性電流信號i(r),該信號之平均值I_av及有效值I_rms分别為何? 統測110
(A)(B)(C)(D)

15. 如圖所示之週期性電壓 v(t)，若 Vp = 10V、T = 5ms、t1 = 3ms，則 v(t) 之工作週期 D (duty cycle) 與電壓平均值 Vav 分別為何？ ( 註：duty cycle 是高二電子學範圍 ) (統測 112)
(A) D = 3ms、Vav = 6V(B) D = 60%、Vav = 6V(C) D = 2ms、Vav = 4V(D) D = 40%、Vav = 4V

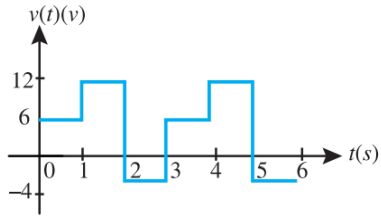

16. 如圖所示為電壓 v(t) 之週期性波形，則其有效值約為多少伏特？(統測 107)
(A)(B)(C)(D)

17. 如圖所示的電壓波形，其平均值為 V₁，有效值為 V₂，則 V₂/V₁的比值為何？(統測 109)
(A) 1 (B) 2 (C) 5 (D) 10

18. 如圖所示電壓波形圖，週期是 5 秒，試計算平均值
(A)2V(B)0.2V(C)0.3V(D)0.4V B

19. 如圖所示電壓波形圖，週期是 5 秒，試計算有效值
(A)(B)(C)0.3V(D)0.4V

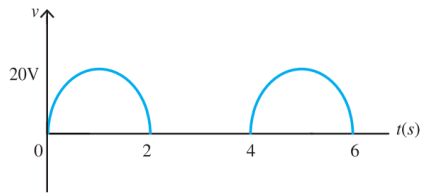

20. 波形如圖所示，試計算平均值。
(A)(B)(C)5 V(D)10V

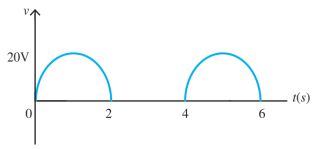

21. 波形如圖所示，試計算有效值。
(A)(B)(C)5 V(D)10V

22. 電壓 v(t)=6+8sin(10t)V，則其有效值 Vrms =?(統測 111)(A)10V (B) 9 V (C) 8V(D) 6V

23. 電壓 v(t)=6+8sin(10t)V，則其平均值 Vav =?(統測 111)(A)10V (B) 9 V (C) 8V(D) 6V

24. v(t)=5+6sin(377t-300)+8sin(377t)V 的平均值=? (A)(B)(C) (D)19V

25. 有一週期性電壓波形，其週期為 20ms，每一週期中有 10ms 的固定直流電壓 100V，5ms 的固定直流電壓– 40V 及 5ms 的 0V 電壓，請問此電壓波形之平均值為何？(統測 105)(A) 100V (B)70V (C) 50V (D) 40V

26. 正弦波的波峰因素(A)1.41 (B)1.11 (C)1 (D)1.73

27. 正弦波的波形因素(A)1.41 (B)1.11 (C)1 (D)1.73

28. 方波的波峰因素(A)1.41 (B)1.11 (C)1 (D)1.73

29. 方波的波形因素(A)1.41 (B)1.11 (C)1 (D)1.73

30. 三角波的波峰因素(A)1.41 (B)1.11 (C)1 (D)1.73

31. 三角波的波形因素(A)1.41 (B)1.11 (C)1 (D)1.15
