114年 - 第9章 基本交流電路：9-1 交流純電阻#131196

1.電源電壓與電源電流的比值稱為阻抗。(A)O(B)X

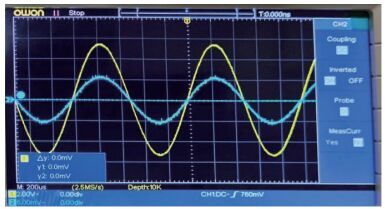

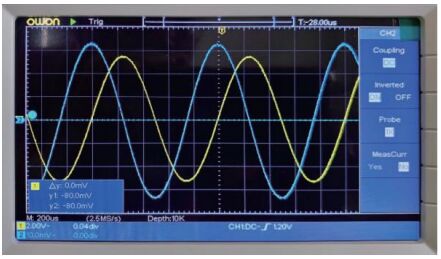

2.下圖黃色波形是某元件的 v(t)，藍色是 i(t)，則此元件純電阻。
(A)O(B)X

3.純電阻交流電路，電流大小與輸入電壓成正比，與 R 成反比，與頻率無關。(A)O(B)X

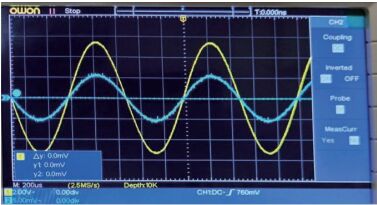

4.下圖黃色波形的 volds/div=2V，則 Vm=5.6V，Vrms=4V。
(A)O(B)X

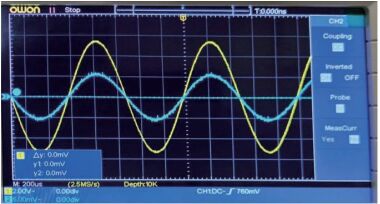

5.下圖黃色波形的 time/div=200us，則 T=5ms，f=5kHz。
(A)O(B)X

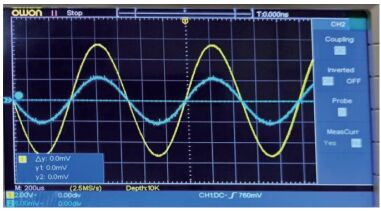

6.下圖是純電阻電路，黃色波形是 vr(t)，volds/div=2V，藍色波形是 i(t)，volds/div=5mV，則 Z＝1kΩ。
(A)O(B)X

7.已知電壓源 v(t)=20sin(200t+600 )V，則 ω=200rad/s。(A)O(B)X

8.已知電壓源 v(t)=20sin(200t+600
)V，則 f≒32Hz。(A)O(B)X

9.已知電壓源 v1(t)=20sin(200t+600)V，則此波形超前 v2(t)=202sin(200t)V 600，其圖形在v₂(t)=20sin(200t)V 左邊。(A)O(B)X

10.如圖所示的純電阻交流電路，已知電壓源 v(t)=20sin(200t+600)V，R=10Ω，則= 20∠600V。(A)O(B)X

11.如圖所示的純電阻交流電路，已知電壓源 v(t)=20sin(200t+60⁰ )V，R=10Ω，則 vR(t)=2sin(200t+60⁰ )V。
(A)O(B)X

12.如圖所示的純電阻交流電路，已知電壓源 v(t)=20sin(200t+600 )V，R=10Ω，則= 20∠600V。
(A)O(B)X

13.如圖所示的純電阻交流電路，已知電壓源 v(t)=20sin(200t+600 )V，R=10Ω，則= 2∠600A。
(A)O(B)X

14.如圖所示的純電阻交流電路，已知電壓源 v(t)=20sin(200t+600)V，R=10Ω，則i(t)=2sin(200t+600)A。

(A)O(B)X

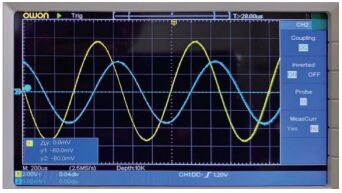

15.下圖黃色波形是某元件的 v(t)，藍色是 i(t)，電流超前電壓 900，所以此元件純電容。(A)O(B)X

16.下圖是純電容電路，黃色波形是 vC(t)，volds/div=2V，藍色波形是 i(t)，volds/div=10mV，則 Z≒180Ω。

(A)O(B)X

17.純電容電容抗 Xc 與角速度 ω、電容量 C 的乘積成反比，關係是。(A)O(B)X

18.純電容電容抗 Xc，會因為角速度 ω 或 f 上升，而變小。(A)O(B)X

19.純電容電容抗，包含大小與角度，所以以數學式表示如下：
(A)O(B)X

20.如圖所示的純電容交流電路，已知電壓源 v(t)=20sin(100t)V，C=5mF，則= 2∠90⁰Ω。
(A)O(B)X

21.如圖所示的純電容交流電路，已知電壓源 v(t)=20sin(100t)V，C=5mF，則Xc = 2Ω。
(A)O(B)X

22.如圖所示的純電容交流電路，已知電壓源 v(t)=20sin(100t)V，C=5mF，則= 10∠90⁰A。(A)O(B)X

23.如圖所示的純電容交流電路，已知電壓源 v(t)=20sin(100t)V，C=5mF，若將頻率調高，則電流變小。
(A)O(B)X

24.如圖所示的純電容交流電路，已知電壓源 v(t)=20sin(100t)V，C=5mF，若將頻率調高，則電流角度變大。
(A)O(B)X

25.如圖所示的純電容交流電路，已知電壓源v(t)=20sin(100t)V，C=5mF，則i(t)=10sin(100t-900)A。
(A)O(B)X

26.如圖所示的純電容交流電路，已知 i(t)=20sin(100t+100)A，C=10mF，則= 1∠90⁰Ω。
(A)O(B)X

27.如圖所示的純電容交流電路，已知 i(t)=20sin(100t+100)A，C=10mF，則= 20∠ − 800Ω。(A)O(B)X

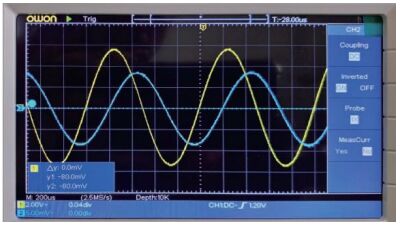

28.下圖黃色波形是某元件的 v(t)，藍色是 i(t)，電流落後電壓大約 72⁰，所以此元件純電感。
(A)O(B)X

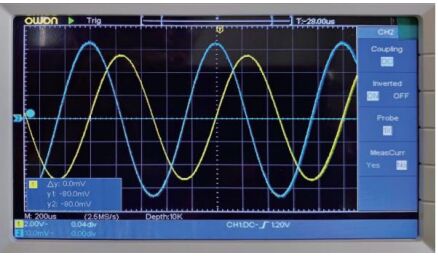

29.下圖黃色波形是某元件的 v(t)，藍色是 i(t)，電流落後電壓大約 90⁰。
(A)O(B)X

30.電流落後電壓 90⁰，與電壓超前電流 90⁰，兩者說法相同。(A)O(B)X

31.下圖是純電感電路，黃色波形是 v_C(t)，volds/div=2V，藍色波形是 i(t)，volds/div=5mV，則 Z≒666Ω。
(A)O(B)X

32.純電感電感抗 X_L與角速度 ω、電感量 L 的乘積成反比，關係是 。(A)O(B)X

33.純電感電感抗 X_L，會因為角速度 ω 或 f 上升，而變小。(A)O(B)X

34.純電感電感抗，包含大小與角度，所以以數學式表示如下：
(A)O(B)X

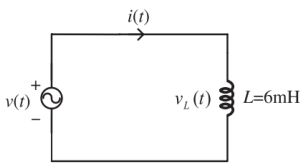

35.下圖是純電感交流電路，已知電壓源 v(t)=12sin(500t+300
)V，L=6mH，則= 3∠ − 90⁰Ω。
(A)O(B)X

36.下圖是純電感交流電路，已知電壓源 v(t)=12sin(500t+300)V，L=6mH，則= 4∠ − 60⁰Ω。
(A)O(B)X

37.下圖是純電感交流電路，已知電壓源 v(t)=12sin(500t+300 )V，L=6mH，若將頻率調高，則 X_L變 大。(A)O(B)X

38.下圖是純電感交流電路，已知電壓源 v(t)=12sin(500t+30⁰)V，L=6mH，若將頻率調高，則 I 變大。
(A)O(B)X

39.如圖所示的純電感交流電路，已知 i(t)=4sin(800t-300 )A，L=5mH，則= 4∠900Ω。
(A)O(B)X

40.如圖所示的純電感交流電路，已知 i(t)=4sin(800t-30⁰)A，L=5mH，則
 = 16∠60⁰V。
(A)O(B)X

1.某一電路只連接單一元件，其 v(t)=6sin(600t+600) V，i(t)=2sin(600t-300)A，試求此單一元件的名稱？(A) 純電組 (B) 純電感(C) 純電容

2.某一純電感電路，其 v(t)=6sin(600t+600) V，i(t)=2sin(600t-30⁰)A，則電感是多少？(A)5uH(B)1mH(C)3mH(D)5mH

3.某電路的電源電壓 v(t) 與電流 i(t) 週期波形如圖 (5) 所示，則該電路負載為？
(A) 純電阻 (B) 純電感 (C) 純電容 (D) 阻抗

4.如圖(6)所示電路，若 v(t) = 121.2 cos(1000t)V, i(t)=12.12sin(1000t)A, 則下列何者正確?
(A) Z為電阻,其值為10Ω (B) Z為電容,其值為100µF (C) Z為電感,其值為10mH (D) Z為電容,其值為10µF
