114年 - 01300 工業配線 丙級 工作項目 03：電氣器具之使用1-50#107247

科目：技檢◆工業配線-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-丙級

選擇題 (50)

1. 電氣儀表上表示交直流兩用之符號為 (A) (B) (C) (D)
2. 0.5Class（級）之電表，其允許誤差為 (A)最小刻度之 0.5％ (B)滿刻度之 0.5 ％ (C)任何指示值的 0.5％ (D)任何指示值的 50％ 。
3. 電流表之接法為 (A)與電路並聯 (B)兩端短路 (C)與負載串聯 (D)與電源並聯 。

4. 如下圖所示，兩只額定 100V 之電壓表，靈敏度分別為 20KΩ／V 及 40K Ω／V，當串聯接於 120V 電壓時，兩只電壓表分別指示
(A)20V、100V (B) 40V、80V (C)60V、60V (D)80V、40V 。
5. 伏特表之功用在於量測 (A)電壓 (B)電阻 (C)功率 (D)電流 。
6. 一般交流電壓表所指示的電壓值為 (A)均方根值 (B)平均值 (C)最高值 (D)瞬間 值 。

7. 如下圖所示電路，電壓表 V 應指示
(A)50VAC (B)50VDC (C)75VAC (D)75VDC

8. 兩內阻不同之電壓表 V1 及 V2，如下圖所示之結線，V2 之讀數為
(A)50V (B)75V (C)100V (D)150V
9. 內阻各為 1.5KΩ及 1KΩ之兩個滿刻度 150 V 電壓表，若串聯連接時，可測 定之最高電壓為 (A)150V (B)200V (C)250V (D)300V 。
10. 交流電壓表接線時，須考慮 (A)正負方向 (B)相序 (C)極性 (D)量度範圍 。
11. 直流回路在測試大電流時電表應配合下列何者使用？ (A)倍率器 (B)分流器 (C)電抗器 (D)整流器 。
12. 要將某直流電流表的指示範圍放大 100 倍時，所裝分流器的電阻應為電流 表內阻的 (A)1/100 倍 (B)1/99 倍 (C)99 倍 (D)100 倍 。
13. 在交流電路中，欲擴大電流之量測範圍，應利用 (A)比流器 (B)比壓器 (C)分 流器 (D)倍率器 。
14. 直流電流表加裝分流器時，則其流過電表之電流值將較實際電流為 (A)高 (B)低 (C)視分流器電阻而定 (D)相同 。

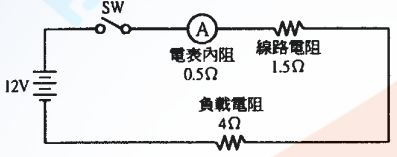

15. 如下圖所示，在 SW ON 後，電流表之讀數應為
(A)6A (B)4A (C)3A (D)2A 。
16. 動圈式交流電表由面板刻度上所讀得之值為量測值之 (A)有效值 (B)平均值 (C)瞬間值 (D)最大值 。
17. 應使用超倍刻劃電流表之電路為 (A)電熱電路 (B)電動機電路 (C)照明電路 (D) 變壓器電路 。

18. 使用一只伏特表及一只安培表測電熱器之消耗功率時，下列何者為正確接法？ (A) (B) (C) (D)
19. 量測交流單相電動機之有效功率，所需儀表之組合為 (A)電壓表、電流表、 轉速表 (B)電壓表、頻率表、功因表 (C)電壓表、電流表、功因表 (D)電流表、頻率表、功因表 。
20. 以兩瓦特表測量三相電功率，若兩讀數相等，則表示功率因數為 (A)1 (B)0.866 (C)0.5 (D)0 。
21. 配合 PT、CT 使用之三相三線式仟瓦小時表的電流線圈接線端應接於 (A)CT (B)PT (C)大地 (D)器具外殼 。
22. 家庭用的瓩時表，依據下列何種原理運轉？ (A)靜電型原理 (B)感應型原理 (C)可動線圈型原理 (D)可動鐵片型原理 。
23. 在有負載情形下，單相二線式瓦時表電壓端接頭脫落，則轉盤會產生下列 何種情況？ (A)靜止不動 (B)增快 (C)減慢 (D)不影響 。
24. KVAR 表是量測負載之 (A)有效功率 (B)無效功率 (C)視在功率 (D)直流電流 。
25. 在三相電路中，當瓦特表指示為 1.3K W、線電壓為 200V、線電流為 5 A 時，則其功率因數接近 (A)45％ (B)63％ (C)75％ (D)82％ 。
26. 頻率表在刻度盤上常以 Hz 單位標示，其意為 (A)每秒鐘之週波數 (B)每分鐘 之週波數 (C)每刻鐘之週波數 (D)每小時之週波數 。
27. 頻率表之接法為 (A)與電壓表並聯 (B)與電壓表串聯 (C)與電流表串聯 (D)與電 流表並聯 。
28. 惠斯頓電橋可量測 (A)頻率 (B)電阻 (C)電流 (D)電壓 。
29. 使用指針型三用電表量測未知電壓，其選擇開關應先置於______再視其指示情形轉向適當電壓處。(A)最低電壓檔 (B)最高電壓檔 (C)任意檔位 (D)中間檔位
30. 使用指針型三用電表測量電阻時，則 (A)不必作零歐姆調整 (B)僅需作一次 零歐姆調整 (C)每調換量測檔位時需作零歐姆調整 (D)購買時已由廠商作好 零歐姆調整 。
31. 三用電表之靈敏度愈佳，則其Ω/V (A)愈大 (B)愈小 (C)無關 (D)不一定 。
32. 排除控制電路故障，最簡便之檢查儀表為 (A)電流表 (B)電壓表 (C)高阻計 (D) 三用電表 。
33. 高阻計(Megger)能測量 (A)電壓 (B)電流 (C)接地電阻 (D)絕緣電阻 。
34. 使用高阻計，測試電動機之繞組與外殼之絕緣電阻，其接法為 (A)L、E 兩 端分接電動機內同一繞組之兩端 (B)L、E 兩端分接電動機內兩不同之繞組 (C)L 端接電動機外殼，E 端接繞組 (D)E 端接電動機外殼，L 端接繞組 。
35. 用高阻計測定電動機繞組與外殼之絕緣電阻時，若指針指示為 25MΩ，則 其歐姆值為 (A)2.5×10 8 Ω (B)2.5×10 7 Ω (C)2.5×10 4 Ω (D)2.5×10 3 Ω 。
36. 鈎式電表測量電路電流時，則 (A)可不必切斷電路就可測量電流 (B)切斷後串聯 (C)切斷後並聯 (D)與負載並聯 。
37. 有關鈎式電表，下列敘述何者錯誤？ (A)可不切斷電路來測量電流 (B)只需 鈎住一條電源線即可測量電流 (C)需切斷電線串聯使用 (D)一般皆兼具有測 量電阻及電壓的功能 。
38. 夾式電表是利用下列何者配合其他零件所組成？ (A)整流器 (B)比流器 (C)分流器 (D)比壓器 。
39. 電流切換開關切換時，未經過電流表之各相電流應予 (A)短路 (B)開路 (C)流經電容 (D)流經電阻 。
40. 使用電壓切換開關之目的為 (A)使用一只電壓表即可測量三相電壓 (B)改變 三相電源為單相電源以供控制線路使用 (C)減少線路之電壓降 (D)改變三相 高電壓為單相低電壓，以供電壓表接線 。
41. 盤面型電表安裝時，需與地面呈 (A)水平 (B)斜 45° (C)斜 60° (D)垂直 。
42. 一般攜帶型電表之準確等級(Cla ss)為 (A)2.5 (B)2.0 (C)1.5 (D)0.5 。
43. 電器開關的開閉速度是 (A)越快越好 (B)越慢越好 (C)開時快閉時慢 (D)開時慢 閉時快 。
44. 250 伏刀型開關，額定電流在________者，僅可作為隔離開關之用，不得在有負載之下開啟電路。 (A)600A 以上 (B)800A 以上 (C)1000A 以上 (D)1200A 以上
45. 下列何種設備不能將短路電流啟斷？ (A)配線用斷路器 (B)手捺開關 (C)有過 電流元件之漏電斷路器 (D)電動機用斷路器 。
46. 使用手捺開關控制日光燈、電扇等電感性負載時，負載應不超過開關額定 電流值的 (A)60％ (B)80％ (C)100％ (D)125％ 。
47. 無熔線斷路器之 AT 代表 (A)故障電流 (B)跳脫電流 (C)額定電流 (D)框架電流 。
48. 無熔線斷路器標明 3P 100AF 75AT 10KA，其額定跳脫電流為 (A)25A (B)75 A (C)100A (D)175A 。
49. 無熔線斷路器接線未用端子壓接鎖線時，則 (A)絞線剝皮後，推入鎖緊 (B) 絞線剝皮後理直，推入鎖緊 (C)絞線剝皮後為適應孔徑可部分斷股，再將其 餘導線理直並焊錫後，推入鎖緊 (D)絞線剝皮理直並焊錫後，推入鎖緊 。
50. 無熔線斷路器啟斷容量之選定係依據 (A)線路之電壓降 (B)功率因數 (C)短路電流 (D)使用額定電流 。
