114年 - 01300 工業配線 丙級 工作項目 05：控制電路裝配51-100#107253

科目：技檢◆工業配線-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-丙級

選擇題 (50)

51. 三相交流各相之相位差為 (A)60° (B)90° (C)120° (D)210° 。
52. ｉ＝100sin(377ｔ＋α)之電流，其頻率為 (A)50Hz (B)60Hz (C)100Hz (D)377 Hz
53. 6Ω電阻器與 8Ω電感器串聯後接於 100 伏特交流電源，則阻抗為 (A)6Ω (B) 8Ω (C)10Ω (D)14Ω 。
54. 三相 型負載達平衡時，若測出相電流為 10A，則線電流為 (A)3.3A (B)10A (C)17.32A (D)30A 。

55. 交流正弦波最大值為有效值之 (A) (B) (C) (D)2 倍 。
56. 1mA 等於 (A)1/10A (B)1/100A (C)1/1000A (D)1/10000A 。

57. 如下圖所示，電路之阻抗值為
(A)130Ω (B)50Ω (C)40Ω (D)30Ω 。
58. 交流之有效值與平均值之比稱為波形因數，若正弦波時其值為 (A)1.414 (B) 0.636 (C)1.11 (D)0.707 。
59. 台灣產業動力用電之電源頻率為 (A)50HZ (B)60HZ (C)100HZ (D)377HZ 。

60. 主電路上之交流電壓有效值為 110V，則其峰對峰值電壓為 (A)100V (B)220 V (C) (D)
61. 以三用電表電壓檔量測插座電壓為 AC110V，其電表所指示之電壓值為 (A) 平均值 (B)最大值 (C)有效值 (D)峰對峰值 。
62. 有一電熱器，銘牌標示之額定電壓 AC110V、消耗電功率 1K W，其功率因 數為 (A)1 (B)0.5 (C)0 (D)-1 。
63. 有一純電阻電路，其電流與電壓關係，下列敘述何者正確？ (A)電流超前電 壓 (B)電壓超前電流 (C)電壓與電流同相 (D)電壓與電流異相 。

64. 電阻Ｒ與電抗Ｘ串聯接續，其總阻抗 Z 為 (A)R+X (B) (C) (D)
65. 電阻負載之功率因數應為 (A)0 (B)1 (C)-1 (D)0.5 。

66. 在平衡三相電路中功率因數為 1 時，電功率為線電壓及線電流乘積之 (A)3 倍 (B)倍 (C)1/3 倍 (D)倍
67. P＝EI cosθ式中，P 為有效功率單位為瓦特，EI 為視在功率單位為 (A)伏 安 (B)伏特 (C)焦耳 (D)安培 。
68. 電路中 6Ω電阻與 8Ω電感串聯時，功率因數為 (A)0.4 (B)0.6 (C)0.8 (D)1 。
69. 電路阻抗為 6+j8Ω接於 100 伏特直流電源，其總阻抗為 (A)6Ω (B)8Ω (C)10 Ω (D)14Ω 。
70. 依據台灣電力公司公告之電價表規定，高壓用戶之平均功率因數不及多少 時，每低 1%，該月份之電費應增加 0.1%？ (A)50% (B)60% (C)70% (D)80%

71. 如下圖所示，三個 10Ω電阻所消耗有效功率(KW)為
(A)21 (B)18 (C)12 (D)4 。
72. 交流三相電動機之負載經測定結果，電壓為 220V 電流為 2.46A，功率為 7 50W，則其功率因數為 (A)1.1 (B)1.0 (C)0.9 (D)0.8 。
73. 視在功率 1000VA、功率因數 0.8，其有效功率為 (A)1250W (B)1000W (C)80 0W (D)600W 。
74. 電動機之有效功率為 40W，功率因數為 0.8，則其視在功率為 (A)50VA (B)4 0VA (C)30VA (D)20VA 。
75. 三相鼠籠型感應電動機的滿載功率因數約為 (A)0.5 (B)0.6 (C)0.8 (D)1 。

76. 連接之三相平衡負載，若改為△連接，則其功率將為 (A)不變 (B)原來的 1/3 倍 (C)原來的 3 倍 (D)原來的 倍 。

77. 平衡三相之總功率等於任何一相功率之 (A)倍 (B)倍 (C)3 倍 (D)2 倍 。
78. 功率因數較佳之電氣器具為 (A)高功因水銀燈 (B)洗衣機 (C)電鍋 (D)交流電弧 焊接機 。
79. 諧振電路的特徵為電壓與電流 (A)同相 (B)相位差 90° (C)相位差 120° (D)相位 差 180° 。
80. RLC 串聯電路，其諧振頻率與下列何者無關？ (A)R (B)L (C)C (D)LC 。
81. RLC 串聯電路諧振時，電路之電流 (A)最大 (B)最小 (C)等於零 (D)等於無窮大 。
82. 兩只 300Ω電阻並聯後，再與一只 50Ω電阻串聯，其總電阻為 (A)100 (B)20 0 (C)400 (D)650 Ω。
83. 電容抗 Xc 之單位為 (A)亨利 (B)韋伯 (C)法拉 (D)歐姆 。
84. 串聯電路諧振時 (A)電流最小 (B)阻抗最小 (C)導納最小 (D)功率因數最小 。
85. 三段式 1a1b 切換開關(COS)，若置於中位時，其 a、b 接點狀態，下列敘 述何者正確？ (A)a 接點先閉合 b 接點再打開 (B)b 接點先閉合 a 接點再打開 (C)a、b 接點皆閉合 (D)a、b 接點皆打開 。
86. 一般使用之 1a1b 按鈕開關(PB)，當押下 PB 之動作，下列敘述何者正確？ (A)a 接點先閉合 (B)b 接點先打開 (C)a 接點閉合 b 接點打開同時動作 (D)a、b 接點動作依押下 PB 大小動作狀況而定 。
87. 一般電動機作正逆轉控制，其停止按鈕選用以下列何者正確？ (A)手動操作 自動復歸按鈕 (B)自動操作手動復歸按鈕 (C)手動操作手動復歸按鈕 (D)具有 殘留接點之按鈕
88. 三相 AC220V 5HP 電動機，其無熔線斷路器之額定跳脫電流宜選用 (A)15A (B)20A (C)30A (D)50A 。

89. 如下圖所示，下列何者正確？
(A)A 端表示正極 (B)B 端表示正極 (C)此電路為穩壓電路 (D)AB 為交流端 。
90. 二極體施加順向偏壓的方法，則 (A)於 P 極加正電壓，N 極加負電壓 (B)於 N 極加正電壓，P 極加負電壓 (C)兩極皆加正電壓 (D)兩極皆加負電壓 。
91. 三相 AC220V 5HP 電動機，其主電路導線宜選用 (A)2.0mm2 (B)3.5mm2 (C)5. 5mm2 (D)8.0mm2 。
92. 正弦波經半波整流後，則其波形頻率為原波形之 (A)3 倍 (B)2 倍 (C)不變 (D)1 /2 倍 。
93. 於潮濕處所為防止人員感電，其電氣設備前應裝置下列何者開關作保護？ (A)無熔線斷路器 (B)漏電斷路器 (C)3E 電驛 (D)快速型熔絲 。

94. 正弦波經全波整流後，其最大值為有效值的 (A)倍 (B)π倍 (C)倍 (D)倍 。

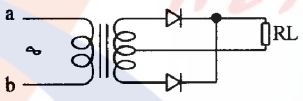

95. 下列何者為全波整流電路？ (A) (B) (C) (D)

96. 附加電容濾波之交流全波整流電路，其輸出波形為 (A) (B) (C) (D)

97. 如下圖所示之橋式整流電路，下列何者方向錯誤？
(A)D1 (B)D2 (C)D3 (D)D4 。
98. 三相 AC220V 15HP 電動機，其額定電流約為 (A)15A (B)21A (C)27A (D)40A 。

99. 三相 連接之電阻負載，若改為△連接，則功率為原來 連接時之 (A)1/ 倍 (B)倍 (C)1/3 倍 (D)3 倍 。
100. 工廠內的某一設備其電壓為 220V 和功率為 100KW 而功率因數為 0.7 和效 率為 85%，若要裝設電容將功率因數提高至 0.95，且負載總實功率維持不 變，則須加裝多少 KVAR 電容？ (A)30KVAR (B)45KVAR (C)50KVAR (D)60KVAR
