114年 - 02900 視聽電子 丙級 工作項目 02：電子識圖 1-48（2025/10/16 更新）#132306

科目：技檢◆視聽電子-丙級 | 年份：114年 | 選擇題數：48 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-丙級

選擇題 (48)

1. 為 (A)電容器 (B)起動器 (C)燈絲 (D)氖燈 。
2. 為 (A)SCR (B)SCS (C)PUT (D)TRIAC
3. 1GHz= (A)1×106Hz (B)1×109Hz (C)1×101 2Hz (D)1×101 5Hz
4. 所示為 (A)定電壓源 (B)定電流源 (C)馬達 (D)交流源 。
5. 所示為 (A)光敏電阻 (B)熱敏電阻 (C)壓敏電阻 (D)光二極體 。
6. 為 (A)SCR (B)SCS (C)VDR (D)Thermistor
7. 為 (A)發光二極體 (B)隧道二極體 (C)光二極體 (D)穩壓二極體
8. 如下圖所示，係為一 SUS 的單向開關其未標明之一極為
(A)洩極 (B)源極 (C)閘極 (D)射極
9. 所示係為一 (A)矽控開關(SCS) (B)矽雙向開關(SBS) (C)矽單向開關(SUS) (D)ATS 開關
10. 左圖之陶質電容器，標示之"50"代表此電容值為 (A)50NF (B)50PF (C)50μF (D)5PF

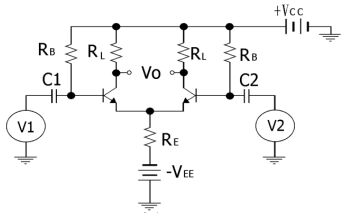

11. 下圖為一
(A)差動放大電路 (B)推挽式放大電路 (C)單穩態多諧振盪器 (D)雙穩態多諧振盪器
12. 下圖中電阻以色碼表示其電阻值，下列那個答案為正確
(A)2Ω±10% (B)200Ω±10% (C)2Ω±20% (D)20Ω±20%
13. 左圖符號代表 (A)SCR (B)DIAC (C)LED (D)TRIAC
14. 符號表示何種元件 (A)發光二極體 (B)稽納二極體 (C)變容二極體 (D)透納二極體
15. 下圖為何種元件
(A)N 通道 JFET (B)P 通道 JFET (C)N 通道 MOSFET (D)P 通道 MOSFET
16. 左圖所示是表示 (A)運算放大器 (B)反相器 (C)差動放大器 (D)正反器
17. 二極體的符號是 (A)(B)(C)(D)
18. 電解電容器外觀所標示之工作電壓(例：150WV)，係表示電路中所加之 (A)交流電壓 (B)直流電壓 (C)交、直流電壓均可 (D)交流電壓之峰對峰值，不可超過其標示值 。
19. 標示電阻器阻值之色碼如僅有三環，而無第四環，代表此電阻器之誤差為(A)5% (B)10% (C)20% (D)0% 。
20. 電解電容器之兩極導線，較長之一端為 (A)正極 (B)負極 (C)無意義 (D)與廠商之設計有關 。
21. 有一陶瓷電容標示 222J，則其電容值為多少？ (A)0.22μF±15% (B)0.022μF±10% (C)0.0022μF±5% (D)2.2μF±20%
22. 編號 2SA1015，其中「A」代表何種意義？ (A)P 型 FET (B)N 型 FET (C)PNP電晶體 (D)NPN 電晶體 。
23. 一電阻色碼為棕灰黑金紅，則其電阻值為多少? (A)180Ω±2% (B)1.8KΩ±20% (C)1.8Ω±20% (D)18Ω±2%
24. 一電阻標示 5R5 3W，則其電阻值為多少? (A)55Ω (B)5.5Ω (C)0.5Ω (D)500KΩ
25. 下圖為某 DIP 包裝之 IC 上視圖，其第 1 支腳位置為
(A)A (B)B (C)C (D)D
26. 可變電容二極體之電容量常用下列何者方式來改變 (A)順向電流 (B)逆向電壓 (C)順向電壓 (D)溫度 。
27. 有一電源供應器，空載時輸出為 15.3V，滿載時輸出為 15V，則其電壓調整率為 (A)1% (B)1.5% (C)2% (D)2.5%
28. 編號 2SD261 的電晶體為下列哪一種用途及型態的元件？ (A)高頻用 NPN型 (B)低頻用 NPN 型 (C)高頻用 PNP 型 (D)低頻用 PNP 型
29. 編號 CS9014 為下列何者電子元件？ (A)PNP 電晶體 (B)NPN 電晶體 (C)FET(D)TTL 。
30. 三用電表的 0dBm 點係在電壓刻度上的 (A)1μV (B)1mV (C)0.775V (D)1V處。
31. 下列何者為運算放大器的編號？ (A)C106B (B)μA741 (C)2SC1815 (D)1N4001
32. 電感器的色碼依序為紅、紫、金，其電感量值為下列何者 (A)27μH (B)2.7μH (C)270μH (D)0.27μH
33. 使用電子元件時下列何者須考慮極性 (A)陶瓷電容器 (B)電解電容器 (C)薄膜電容器 (D)雲母電容器
34. 有一標示為 0.003μF 的電容器，也可稱為_______pF 電容器。(A)3 (B)30 (C)300 (D)3000
35. 變壓器之初級與次級匝數比為 10：1，此為 (A)升壓 (B)降壓 (C)高頻 (D)低頻變壓器。
36. 電容器上標示"K104J"，表示耐壓的符號是 (A)J (B)4 (C)10 (D)K 。
37. 下列何者不是應用於電子電機方面的繪圖軟體 (A)ORCAD (B)PCAD (C)WORD (D)PROTEL 。
38. 下圖符號為
(A)矽控整流器 (B)受光二極體 (C)光閘流體 (D)雙向閘流體
39. 下圖所標示之「8」為
(A)8 公分 (B)8 英吋 (C)8 倍尺寸 (D)8 條資料線
40. 在數位邏輯中，反或閘的符號為 (A)(B)(C)(D)
41. 下圖符號為何種邏輯閘？
(A)OR (B)AND (C)NAND (D)NOR
42. 下圖符號為
(A)AND GATE (B)NOT GATE (C)OR GATE (D)NAND GATE
43. 下圖符號為
(A)電鈴 (B)蜂鳴器 (C)指示燈 (D)油斷路器
44. 以下四種線條何者是中心線 (A)________ (B)... (C)－•－ (D)－‥－
45. 下圖符號表示何種閘
(A)集極開路輸出 (B)射極開路輸出 (C)集極閉路輸出 (D)射極閉路輸出
46. 編號 7924 為穩壓 IC，其穩壓輸出值為： (A)+5V (B)-5V (C)+24 V (D)-24V
47. 如下圖所示，該電路屬於何種邏輯閘?
(A)或閘(OR Gate) (B)反或閘(NORGate) (C)及閘(AND Gate) (D)反及閘(NAND Gate)
48. 如下圖所示，該符號為何種邏輯閘?
(A)傳輸閘(Transmit Gate) (B)三態閘(Tri-State Gate) (C)及閘(AND Gate) (D)反及閘(NAND Gate)

申論題 (0)
