114年 - 02900 視聽電子甲級工作項目 02：電子識圖與工作方法 1-45（2025/10/16 更新）#132276

科目：技檢◆視聽電子-甲級 | 年份：114年 | 選擇題數：45 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-甲級

選擇題 (45)

1. 二極體"1N60"為 (A)矽二極體，用來作檢波 (B)矽二極體，用來作整流 (C)鍺二極體，用來作檢波 (D)鍺二極體，用來作電源整流。

2. 一 ZENER DIODE 型號為"02Z10A"，則其 (A)Iz＝10mA (B)Ir＝10μA (C)Vz＝10V (D)Vr＝2V 。

3. 右圖符號

的元件是 (A)SCR (B)TRIAC (C)VARISTOR (D)GTO 。

4. 在 dB 表上的 0dBm 之電壓讀數應為 (A)0Vrms (B)0.6Vrms (C)0.775Vrms (D)0.882Vrms 。

5. 使用電工刀剝導線之塑膠皮，刀口應與導線成 (A)30 度 (B)45 度 (C)60 度 (D)90 度。

6. 稀釋強酸時應 (A)把水緩慢注入酸中 (B)把酸快速加入水中 (C)把水迅速加入酸中 (D)將強酸液緩慢加入水中。

7. 下圖符號為

(A)恆流源 (B)穩定電源 (C)交流信號源 (D)脈衝變壓器。

8. 下圖符號為

(A)熱敏電阻器 (B)光敏電阻器 (C)發光二極體 (D)光二極體。

9. 下圖之 MOSFET 為

(A)P 通道空乏型 (B)P 通道增強型 (C)N 通道空乏型 (D)N通道增強型。

10. 下圖符號為何種閘流體？

(A)SCR (B)SCS (C)SBS (D)TRIAC 。

11. 下圖符號為

(A)旋轉子 (B)霍爾元件 (C)交流燈泡 (D)繼電器。

12.

左圖符號為 (A)帶通濾波器 (B)帶阻濾波器 (C)低通濾波器 (D)高通濾波器。

13. 下圖符號為

(A)矽對稱開關(SSS) (B)不對稱雙向矽開關(SAS) (C)對稱雙向矽開關(SBS) (D)雙向觸發二極體(DIAC) 。

14.

左圖符號為 (A)雷射二極體 (B)變阻二極體 (C)變容二極體 (D)蕭特基二極體。

15. PCB 切腳機要切斷已經過銲錫爐銲錫作業之 PCB 零件腳時，碳化鎢鋼刀的刀刃研磨角度以 (A)8° (B)18° (C)28° (D)38° 最為適當。

16. 使用繞線鎗將 AWG26 導線纏繞於方形接線柱上，應纏繞幾圈較為合適(A)一圈 (B)三圈 (C)五圈 (D)六圈。

17. 下列何者為噪音之類型？ (A)連續性噪音 (B)變動性噪音 (C)衝擊性噪音 (D)靜態性噪音。

18. 下列何種噪音屬於單一噪音？ (A)飛機噪音 (B)汽車噪音 (C)壓縮機噪音 (D)排風轉動噪音。

19. 勞工於作業場所中，容許噪音暴露時間及噪音音壓，下列何者正確？ (A)8小時、90 分貝 (B)4 小時、97 分貝 (C)2 小時、100 分貝 (D)30 分、110 分貝。

20. 有關工業安全標示之敘述，下列何者正確？ (A)「圓形」用於「禁止標示」 (B)「尖端向上之正三角形」用於「注意標示」 (C)「尖端向下之正三角形」用於「警告標示」 (D)「正方形」或「長方形」用於「一般說明或提示性質用之標示」。

21. 下列何者為休克之症狀？ (A)血壓降低 (B)心跳變慢 (C)呼吸淺快 (D)四肢冰冷。

22. 對於各類火災之敘述，下列何者正確？ (A)Ａ類火災為金屬火災 (B)Ｂ類火災為油類火災 (C)Ｃ類火災為電氣火災 (D)Ｄ類火災為普通火災。

23. 下列何者可做為線路過電流保護？ (A)保險絲 (B)電阻器 (C)無熔絲斷電器(NFB) (D)變壓器。

24. 為確保電氣作業安全，下列何者為接地之目的？ (A)提高電阻，防止觸電(B)電線絕緣劣化，防止感電 (C)以大地為迴路，降低感電之可能性 (D)防止電氣災害。

25. 下列何者為發生電氣火災之原因？ (A)電器接點短路 (B)電纜線置於地上 (C)電氣火花、電弧 (D)電線規格太大。

26. 有關工業安全之敘述，下列何者正確？ (A)人體皮膚電阻隨濕度增加而增加 (B)皮膚燒傷至感覺消失時為 3 級燒傷 (C)使用止血帶止血，必須每隔15~20 分放鬆 10~15 秒 (D)對於臉部潮紅之休克者進行急救時，應將患者頭部抬高為宜。

27. 在電氣安全中，有關接地種類及接地電阻之敘述，下列何者正確？ (A)特種接地：接地電阻 10Ω以下 (B)第一種接地：接地電阻 25Ω以下 (C)第二種接地：接地電阻 50Ω以下 (D)第三種接地：接地電阻 10~150Ω以下。

28. 對於 IEEE 所制定之技術標準，下列何者正確？ (A)IEEE 802.11 為乙太網(B)IEEE 802.14 為電纜數據機 (C)IEEE 1364 為 Verilog 硬體描述語言 (D)IEEE 802.15 為無線區域網路。

29. 有關各國工業標準代號，下列何者正確？ (A)DIN 德國 (B)NF 南非 (C)JIS 日本 (D)BSI 英國。

30. 下列符號之敘述何者正確？ (A)

31. 以 E-96 系列所標示 SMD 電阻之阻值，下列何者正確？ (A)

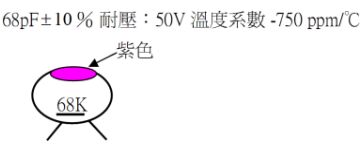

32. 電容器各項標示之識別，下列何者正確？ (A)

33. 對於半導體編號之敘述，下列何者正確？ (A)2SA1015 為 PNP 型高頻用電晶體 (B)2SC1815 為 NPN 型高頻用電晶體 (C)2SK30 為 P 通道 FET (D)2SJ302 為 N 通道 FET 。

34. 在萬用板上實施焊接工法時，下列敘述何者正確？ (A)裸銅線應平貼板面(B)裸銅線轉折處必須焊接 (C)直線部分兩焊點間之空點不得超過 5 個 (D)大型元件最後裝配較宜。

35. 安裝電子元件時，下列敘述何者錯誤？ (A)所有元件皆應緊貼板面 (B)以能看見規格標示值為原則 (C)元件之規格型號應以由右至左由上至下 (D)須調整元件應靠外緣避免阻擋。

36. 繪圖之佈線規則，下列敘述何者正確？ (A)與圖邊緣成水平或垂直 (B)折腳應為 90 度或 135 度 (C)跳線應繪於銅箔面 (D)線條與焊點連接不得穿越。

37. 下列何種滅火器適用於撲滅 C 類電器火災？ (A)乾粉滅火器 (B)泡沫滅火器(C)二氧化碳滅火器 (D)鹵化烷滅火器俗稱海龍(Halon) 。

38. 為了防止實習工場觸電，下列敘述何者正確？ (A)儀器設備均應有接地措施 (B)手足潮濕，不可碰觸或操作儀器設備 (C)可以用手指測試線路或電源是否有電 (D)危險的電力設施要有安全標誌，並有適當的保護措施。

39. 下列有線電視系統的符號，何者正確？ (A)二路分歧器 (B)方向耦合器

(C)頭端 (D)雙向運算放大器

40. 下列對工業安全顏色標示所代表意義，何者正確？ (A)紅色代表危險或禁止之指示 (B)黃色表示注意警告意思 (C)橙色表示有立即的危險 (D)綠色表示有放射線危險之場所。

41. 有關無鉛製程的敘述，下列何者正確？ (A)主要是受實施 RoHS(電氣、電子設備中限制使用某些有害物質限制指令)法規影響 (B)銲錫由使用錫鉛合金(63/37)改為錫銀銅合金 (C)無鉛零件銲點溫度比有鉛零件高 (D)有鉛零件可以當做無鉛零件使用。

42. 電子工廠為消除靜電對電子元件的損壞，可採用以下那些方法？ (A)生產機具有良好的接地設施 (B)人員須配戴靜電環 (C)使用防火耐熱的桌墊及地毯 (D)以靜電防護材料包裝晶粒及 IC 產品。

43. IP 等級系統提供了一個以電器設備和包裝的防塵、防水和防碰撞程度來對產品進行分類的方法，有關 IP 等級系統之敘述，下列何者正確？ (A)保護等級多以 IP 後跟隨兩個數字來表述 (B)第一個數字表明設備防水的程度(C)第二個數字表明設備抗微塵的範圍 (D)設備標示 IP67 代表可在毫無屏蔽下，大雨中使用。

44. 有關協會(或機構)與縮寫，下列何者正確？ (A)電機電子工程師學會(IEEE)(B)國際電工委員會(IEC) (C)歐洲共同體( CE ) (D)美國聯邦通信委員會(NCC) 。

45. 有關 N 通道增強型 MOSFET 電路符號，下列何者正確？ (A)

申論題 (0)
