114年 - 114 關務特種考試_四等_機械工程（選試英文）：機械力學概要#126570

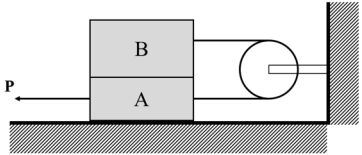

一、如圖所示，物塊A質量為m，物塊B質量為3m，物塊A與地面的磨擦係數為2μ，物塊A與物塊B的磨擦係數為μ，以水平力P作用於物塊A，試求可以拉動的情況下物塊A的加速度為何？（重力加速度為g）（25分）

二、如圖所示，試求當張力T為多少時，可以使60kg的物體A在動摩擦力為0.3的斜坡上產生3m/s²沿斜坡向上運動。（假設重力為9.8m/s²）（25分）

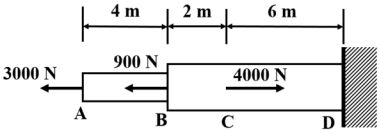

三、如圖所示，AB桿件之彈性模數E=70GPa，BCD桿件之彈性模數E=210GPa，AB斷面積為500mm²，BCD斷面積為1000mm²，試求A、B、C三點之位移量。（25分）

(一)請計算最大彎矩及位置。（15分）

(二)請繪製剪力圖及彎矩圖。（10分）
