114年 - 114 高雄市市立高級中等學校聯合教師甄選試題：電子科#127344

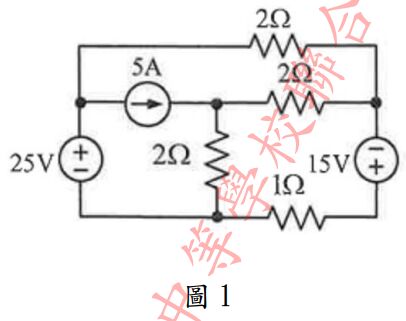

1.如圖 1，試求 1Ω電阻的功率消耗?
(A)35W (B)81W (C)100W (D)225W。

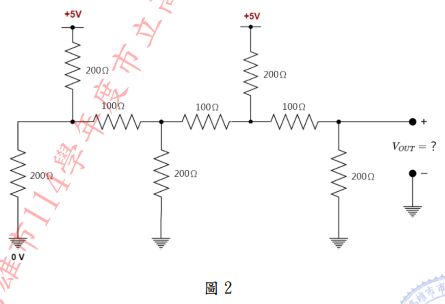

2.如圖 2，試求輸出電壓為何?
(A) 937.5mV (B)1.25V (C) 1.5625V (D) 2.8125V。

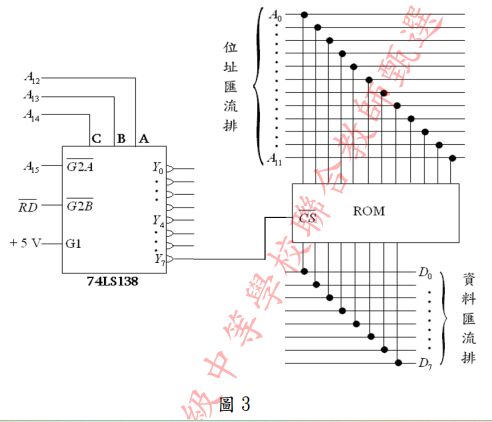

3.如圖 3，當控制器的輸出腳位為低電位時，試求由 74LS138 的輸 出決定 ROM 的解碼位址範圍為何?

(A)1000H~1FFFH (B) 3000H~3FFFH (C)7000H~7FFFH (D) E000H~EFFFH。

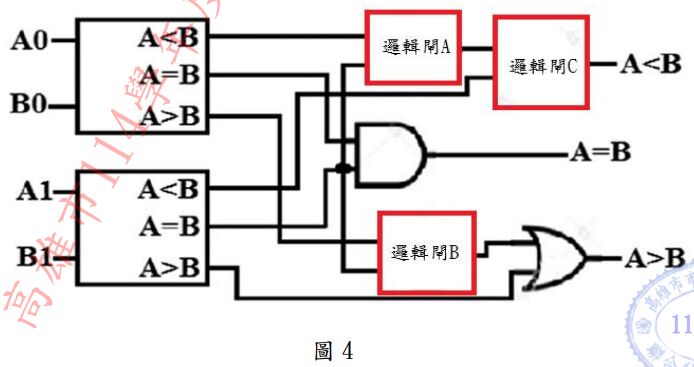

4.如圖 4，這是二位元數位比較器，當 A₁A₀ ＞ B₁B₀時 A ＞ B 輸出為 1，A₁A₀ = B₁B₀時 A = B 輸出為 1，A₁A₀ ＜ B₁B₀時 A ＜ B 輸出為 1，試決定邏輯閘 A、邏 輯閘 B 及邏輯閘 C 的功能為何?

(A) AND、AND、OR (B) OR、XOR、AND (C) OR、AND、XOR (D) OR、OR、AND。

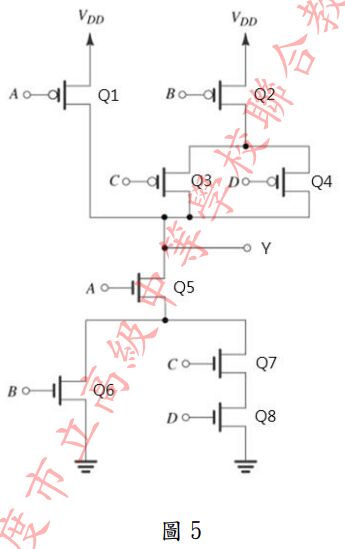

5.如圖 5，這是 MOSFET 邏輯電路，試求 Y 的布林代數式為何?
(A) ? = (A + B)(C + ?) (B)(C) (D)

 (1)寫出狀態激勵表，輸出以 表示

(2) 寫出每個 DFF 的最簡布林代數式

(3) 畫出電路圖(須標示出 CLK,)

 (1)寫出設計過程

(2)繪出電路圖

(1)該電路名稱及功能

(2)該電路之正回授率為多少？

(3)欲使電路能產生振盪，R₃的值應取用多少？

(4)之振盪頻率約為多少？

 (1)請繪出交流等效電路圖

(2)計算電壓增益 vo / vi 為何？
