114年 - 11500 儀表電子 甲級 工作項目 09：儀表電學 1-50（2025/11/04 更新）#133286

科目：技檢◆儀表電子-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆儀表電子-甲級

選擇題 (50)

1. 在各種電壓的量測方法中，下列何種儀表具有最高的準確度？ (A)三用電表 (B)指針式電子電壓表 (C)電位計 (D)數位電壓表 。
2. 欲做各種電池容量安培小時(AH)的測量時，應選用下列何種儀表？ (A)直流電流表 (B)直流電壓表 (C)積算電流表 (D)瓦時表 。
3. 有關 Q 表的敘述，下列何者是錯誤的？ (A)可用來測量線圈或電容器的特性 (B)可直接讀得待測線圈的電感量 (C)可測量線圈的雜散電容量 (D)為射頻元件的量測儀表 。
4. 使用茂雷迴路(Murray loop)測試法，檢查多芯電纜線的接地故障位置，要使用下列何種電橋？ (A)愷爾文電橋(Kelvin bridge) (B)韋恩電橋(Wienbridge) (C)馬克士威電橋(Maxwell bridge) (D)惠斯頓電橋(Wheatstonebridge) 。

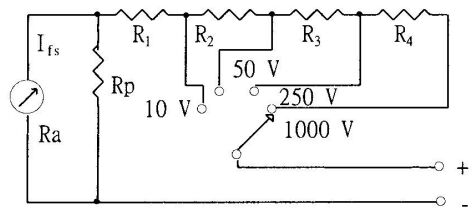

5. 如下圖電路所示為一多範圍電壓表，若使用滿刻度電流 Ifs=40μA 的可動裝置，倍率電阻器 R1=199kΩ、R2=800kΩ，則並聯於可動裝置之分流電阻器 Rp 之大小為何？

(A)1kΩ (B)1.25kΩ (C)4kΩ (D)5kΩ 。
6. 如下圖電路所示，交流電橋在測量時，為消除各阻抗臂對地間之雜散電容量(CA、CB、CC、CD)之影響，必須做適當的接地，阻抗臂 Z1、Z2、ZS為已知臂，ZX為未知臂，則將下列何點接地最為理想？
(A)A (B)B (C)C (D)D 。
7. 使用具延遲掃描(delay sweep)功能的同步示波器，欲將待測信號波形某一部份擴展 50 倍，若主掃描(main sweep)時基置於 1 ms/DIV 的位置，則延遲掃描時基應置於下列何位置？ (A)20μs/DIV (B)50μs/DIV (C)1ms/DIV (D)50ms/DIV 。
8. 使用同步示波器觀測信號時，若螢光幕上呈現出不足 1 格高度的波形，且不穩定的左右移動時，應先操作下列何控制旋鈕最為適當？ (A)觸發斜波(slope) (B)水平時基(TIME/DIV) (C)觸發準位(level) (D)垂直振幅(VOLTS/DIV) 。
9. 使用數位電壓表測量約 10V 的未知電壓，欲得到 1mV 的解析度時，則應選用下列何者最為適當？ (A)3 1/2 位 (B)4 1/2 位 (C)5 1/2 位 (D)6 1/2位 。
10. 某精密型惠斯頓電橋(Wheatstone bridge)其測量臂可由 0Ω調整至11111.0Ω(最低 0.1Ω變化)，欲測量約為 2kΩ的電阻器，則量測讀數的有效數字可達幾位？ (A)3 位 (B)4 位 (C)5 位 (D)6 位 。
11. 在國際標準單位系統(international system of units，SI)中，下列何者為基本單位？ (A)電壓(伏特) (B)電流(安培) (C)電阻(歐姆) (D)電量(庫倫) 。
12. 函數波產生器(function generator)的輸出電壓為 10Vpp(負載為 50Ω時)，若不接負載，使用同步示波器量測其輸出電壓，則讀數為何？ (A)5Vpp(B)10Vpp (C)14.14Vpp (D)20Vpp 。
13. 功率測定的各種儀表中，測定頻率範圍最高可達數佰 GHz 的為？ (A)動力計型(dynamometer)瓦特計 (B)熱偶型(thermocuple)瓦特計 (C)霍爾(Hall)效應瓦特計 (D)熱測計型(bolometer)瓦特計 。
14. 若欲放大脈波信號時，使用下列何種放大器最適當？ (A)視頻放大器 (B)射頻放大器 (C)音頻放大器 (D)調諧放大器 。
15. 使用 dBm 表示輸出準位的單位時，其參考準位(0dBm)是設定於？ (A)10-3W (B)10- 6W (C)10-1 2 W (D)10- 1 5W 。
16. 有一濾波器頻率響應特性的斜率為 40dB/decade，此數據相當於： (A)3dB/octave (B)6dB/octave (C)12dB/octave (D)18dB/octave 。
17. 使用類比式三用電表的交流電壓檔，量測一振幅為±1V 的方波時，電表的讀數為何？ (A)1V (B)1.11V (C)2V (D)2.22V 。
18. 數位示波器之輸入信號經一 12 位元(bit)的類比對數位轉換器時，則其解析度可達到？ (A)0.025% (B)0.05% (C)0.1% (D)1% 。
19. 目前國際標準單位系統(international system of units，SI)中，電阻標準之維持是採用： (A)繞線式標準電阻器(1Ω，一組約 10 個) (B)精密電阻器(1kΩ，一組約 10 個) (C)量子霍爾電阻(quantized Hall resistance) (D)約瑟芬效應(Josephson effect)電阻 。
20. 一只六位數的頻率計數器，其參考時基的準確度為±10ppm，今以 10 秒的時基量測一信號為 10kHz 的頻率，則其讀數的誤差為何？ (A)±0.001%(B)±0.002% (C)±0.011% (D)±0.02% 。
21. 使用 0.2 級的數位電表量測時，其讀數的有效位數可達幾位？ (A)3 位 (B)4 位 (C)5 位 (D)6 位 。
22. 下列何者不是 RS-232C 接收資料的錯誤狀態？ (A)資料框(frame)錯誤 (B)同位元檢查(parity)錯誤 (C)過載(over-run)錯誤 (D)進位(carry)錯誤 。
23. 現使用 100V、1.0 級的電壓表量測一未知電壓，電壓表的讀數為 30V時，則其誤差百分數為何？ (A)±0.1% (B)±1% (C)±0.33% (D)±3.3% 。
24. 一多範圍直流電流表如下圖，在 10mA 範圍時愛亦頓(Ayrton)分流器的抽頭電阻值 RP1=1Ω，則 50mA 範圍時的抽頭電阻值 RP2為何？
(A)0.25Ω (B)0.22Ω (C)0.2Ω (D)1.67Ω 。
25. 放大器輸入端的信號電壓為 10mV，雜訊電壓為 0.1mV，測得其輸出端的信號電壓為 1V，雜訊電壓為 20mV，則該放大器的雜訊指數為何？ (A)6dB (B)34dB (C)40dB (D)46dB 。

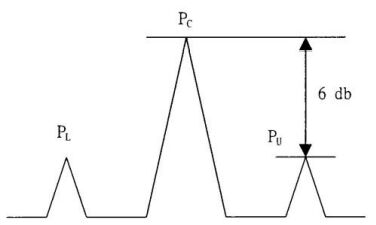

26. 使用頻譜分析儀(spectrum analyzer)量測一調幅波，螢光幕上顯示出如下圖所示之波形，載波功率與旁波帶功率相差 6dB，則此調幅波之調幅度為何？
(A)1 (B)0.6 (C)0.5 (D)0.167 。
27. 同步示波器中，若調整垂直振幅衰減器(VＯLTS/DIV)時，掃描線會上下移動，則需調整： (A)vertical position (B)trigger level (C)DC balance (D)hold off 。
28. 雙斜波積分器(dual slope integrator)之數位電壓表，在量測時影響準確度最大的是： (A)內部時脈信號的頻率 (B)內部積分器的電阻值 (C)內部的參考電壓 (D)內部積分器的電容量 。
29. 有一脈波信號的脈波重複率(pulse repetition rate)為 2kHz，脈波寬度為62.5μs，則其工作週期(duty cycle)為何？ (A)0.125 (B)0.25 (C)0.3125 (D)0.625 。
30. 下列那一條信號線不是 IEEE-488 的交握控制信號線？ (A)ATN (B)DAV(C)NRFD (D)NDAC 。
31. 量測得到流過電阻值為 4.25kΩ的電流為 1.2mA，則電阻器兩端的電壓值應為何？ (A)5.191V (B)5.19V (C)5.1V (D)5V 。
32. 在各種電阻器的量測方法中，最精密的量測方法是： (A)直流電橋 (B)交流電橋 (C)數位式電阻計 (D)歐姆表 。
33. 有一只色碼電阻器，其誤差圈的顏色為紫色，則表示容許誤差為何？ (A)±7% (B)±0.7% (C)±0.5% (D)±0.1% 。
34. 使用垂直軸頻寬為 35 MHz 的同步示波器量測一脈波信號的上昇時間，由螢光幕上得到上昇時間為 14.14ns，則該脈波實際的上昇時間為何？(A)4.14ns (B)10ns (C)14.14ns (D)24.14ns 。
35. 使用熱偶型電子電壓表量測 VP=20V 的方波，則電表指示的讀數為何？(A)20V (B)14.14V (C)10V (D)7.07V 。
36. 欲對數百赫芝以下的低頻率信號作頻域(frequency domain)分析量測，最適當便捷的儀表是： (A)波形分析儀(wave analyzer) (B)諧波失真分析儀(harmonic distortion analyzer) (C)掃描式頻譜分析儀(spectrum analyzer)(D)FFT 分析儀(fast fourier transform analyzer) 。
37. 如下圖電路所示，為衰減 20dB 的π型衰減器，其特性電阻為何？
(A)732Ω (B)700Ω (C)600Ω (D)366Ω 。
38. 使用準確度為±(0.2%讀數十 2 數位)的交流數位電壓表，量測一未知電壓，電壓表的讀數為 100.0mV 時，則此量測值的誤差範圍為何？ (A)±0.2mV (B)±0.4mV (C)±2mV (D)±4mV 。
39. 下列何者為串列式介面？ (A)Centronics 介面 (B)IEEE-488 介面 (C)RS-232C 介面 (D)GPIP 介面 。
40. 自動量測系統中的數位電壓表，需具備那兩種功能？ (A)收聽者、發言者(B)控制者、收聽者 (C)發言者、傳送者 (D)傳送者、控制者 。
41. 有一量測值為 0.005720，其有效數字為何？ (A)三位 (B)四位 (C)五位 (D)六位 。
42. 有一電源供給器的輸出電壓約為 5V，現使用 4 1/2 位的數位電壓表量測時，讀數的有效位數為何？ (A)三位 (B)四位 (C)五位 (D)六位 。
43. 變壓器的電壓變動率測試，二次側的無負載電壓為 105V，滿載電壓為100V，則其電壓變動率為何？ (A)-4.8% (B)4.8% (C)-5% (D)5% 。
44. 四只電容器並聯，其電容值分別為 32.4μF、46.04μF、5.63μF 與435nF，其最後一位皆為不確定數，以有效數字表示則總電容值為何？(A)84μF (B)84.5μF (C)84.505μF (D)519μF 。
45. 量測電感器的電感量，具有較高準確度的為下列何者？ (A)馬克士威電橋(Maxwell bridge) (B)海氏電橋(Hay bridge) (C)史林電橋(Schering bridge)(D)歐文電橋(Owen bridge) 。
46. 同步示波器的觸發源若置於"LINE"位置，則表示輸入的觸發信號為何？(A)垂直軸的輸入信號 (B)交流電源信號 (C)外部輸入信號 (D)線上的輸入信號 。
47. 使用波形分析儀(wave analyzer)量測一放大器的輸出，測得基本波電壓為 2V、二次諧波電壓為 0.08V、三次諧波電壓為 0.06V，則該放大器的總諧波失真率為何？ (A)0.03 (B)0.04 (C)0.05 (D)0.07 。
48. 量測調頻接收機的靈敏度，最適當的量測儀表為下列何者？ (A)標準信號產生器 (B)調頻立體信號產生器 (C)掃描信號產生器 (D)指標信號產生器 。
49. 使用圈數比為 1:100 的比流器(C.T)量測，電流表的讀數為 3A，則待測電流為何？ (A)0.03A (B)3A (C)100A (D)300A 。
50. 自動量測系統中那一條信號線，不是由控制者所發出的？ (A)ATN (B)IFC(C)SRQ (D)REN 。
