114年 - 11600 電力電子 乙級 工作項目 05：電子學 51-85（2025/12/12 更新）#134846

科目：技檢◆電力電子-乙級 | 年份：114年 | 選擇題數：35 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-乙級

選擇題 (35)

51. 2N5459 的 JFET，IDSS=9mA，VGS(OFF)=-8V，則 VGS=-4V 時的汲極電流為(A)2.25mA (B)4.5mA (C)9mA (D)13.5mA 。
52. 一個具有下截止頻率為 1kHz 和上截止頻率為 10kHz 的交流放大器，其頻寬為 (A)1kHz (B)9kHz (C)10kHz (D)11kHz 。
53. 下圖所示電路的主要功能為
(A)方波產生器 (B)弦波產生器 (C)三角波產生器(D)電壓最大值偵測器 。
54. BJT 電晶體做開關使用時，應偏壓在_______ 工作。(A)截止區和飽和區 (B)截止區和作用區 (C)飽和區 (D)作用區和逆向區
55. 下列對射極隨耦器之敘述，何者錯誤？ (A)輸入電阻很大 (B)輸出電阻很大(C)電壓增益≒1 (D)可做阻抗匹配 。
56. 某放大器的輸入電阻為 10kΩ，負載電阻為 1kΩ，且電流增益為 50，則此放大器的電壓增益為 (A)5 (B)20 (C)50 (D)500 。
57. 下列對電晶體達靈頓電路之敘述，何者錯誤？ (A)輸入電阻極大 (B)輸出電阻極小 (C)電壓增益很大 (D)電流增益很大 。
58. 樞密特觸發電路，可將 (A)三角波轉換為方波 (B)方波轉換為弦波 (C)弦波轉換為鋸齒波 (D)方波轉換為三角波 。
59. 下圖所示，若輸入電壓 vi為 20V 有效值，則電阻 RL端之平均值電壓為
(A)9V (B)18V (C)20V (D) 。

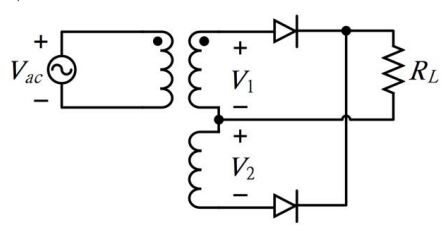

60. 下圖為單相變壓器中心抽頭式全波二極體整流電路，若 V1及 V2的有效值電壓皆為 12V，則此二極體的最大逆向電壓為
(A)12 (B)(C)24 (D)V。
61. 下列關於二極體的特性敘述，何者正確？ (A)順向偏壓時，其順向電阻接近零 (B)順向偏壓時，其順向電阻接近無限大 (C)逆向偏壓時，其逆向電阻接近零 (D)二極體具有雙向電流導通的特性 。
62. 某電晶體放大電路，輸入信號置於基極，其集極為輸出，而射極為輸入與輸出信號共用，此放大器電路為 (A)共基極放大電路 (B)共閘極放大電路 (C)共集極放大電路 (D)共射極放大電路 。

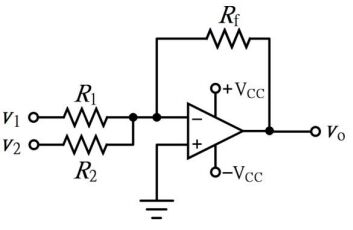

63. 下圖為加法電路，若運算放大器為理想特性，則輸出 vo為
(A)(B) (C) (D)。
64. 某電阻為 10kΩ及電容為 4μF 之串聯電路，其時間常數 TC為 (A)25ms (B)10ms (C)20ms (D)40ms 。
65. 下圖所示電路功能為
(A)減法器 (B)放大器 (C)微分器 (D)積分器 。
66. 若有兩級電壓放大器，其增益 AV皆為-10，若輸入信號 vi(t)=sin ωtmV，則輸出信號為 (A)0.1sin ωt V (B)0.01sin ωt V (C)-0.1sin ωt V (D)-0.01sin ωt V 。
複選題
67. 下列關於理想二極體的特性，哪些正確？ (A)順向偏壓時，二極體兩端如同開路 (B)順向偏壓時，二極體兩端如同短路 (C)逆向偏壓時，二極體兩端如同短路 (D)逆向偏壓時，二極體兩端如同開路 。
複選題

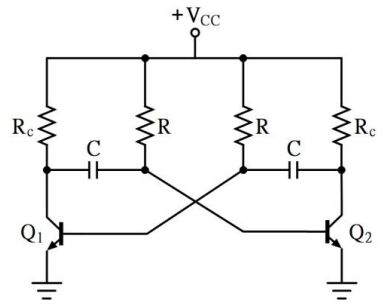

68. 下圖所示電路中，若 Q1與 Q2相同，下列哪些正確？
(A)該電路為無穩態多諧振盪器 (B)頻率約為 0.72÷(RC) (C)該電路為單穩態多諧振盪器 (D)頻率約為 1.4RC 。
複選題
69. 下圖所示電路中，下列敘述哪些正確？
(A)二極體功能為整流 (B)二極體可消除線圈上之反電勢 (C)電晶體用途為開關 (D)電晶體用途為放大器 。
複選題
70. 下列哪些是金氧半場效應電晶體（MOSFET）的接腳名稱？ (A)源極（source） (B)基極（base） (C)汲極（drain） (D)閘極（gate） 。
複選題
71. 下列哪些是雙極性接面電晶體（BJT）的接腳名稱？ (A)閘極（gate） (B)基極（base） (C)射極（emitter） (D)集極（collector） 。
複選題
72. 下列關於場效應電晶體（FET）之敘述，哪些正確？ (A)傳導電流由多數載子負責 (B)傳導電流大小由靜電場控制 (C)載子為電子者是為 P 通道 (D)輸入阻抗一般較雙極性接面電晶體（BJT）高 。
複選題
73. 下列關於金氧半場效應電晶體（MOSFET）特性敘述，哪些正確？ (A)N通道增強型之閘源極電壓（VGS）需大於臨界電壓（VT）才能導通電流 (B)閘源極電壓（VGS）為零時，增強型比起空乏型結構上少了通道 (C)P 通道增強型之臨界電壓（VT）正值 (D)N 通道空乏型之夾止電壓（VP）為負值 。
複選題
74. 下列關於理想運算放大器之敘述，哪些正確？ (A)電壓增益無窮大 (B)輸入阻抗無窮大 (C)輸出阻抗為零 (D)頻帶寬度很小 。
複選題
75. 下列哪些是理想運算放大器的特性？ (A)共模拒斥比（CMRR）極小 (B)輸入電流不等於零 (C)特性不受溫度影響 (D)電壓增益無窮大 。
複選題
76. 下圖所示電路中，下列哪些敘述正確？
(A)該電路為反相放大器 (B)電路輸入阻抗 Zi為 50kΩ (C)Vo/Vi=-5 (D)Vo/Vi=5 。
複選題

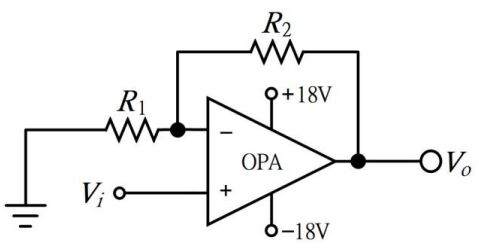

77. 下圖所示電路中，下列哪些敘述正確？
(A)該電路為非反相放大器 (B)電壓增益為 1+(R2/R1) (C)該電路為反相放大器 (D)電壓增益為 1+(R1/R2) 。
複選題

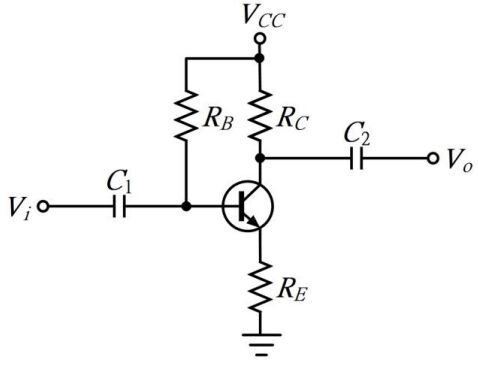

78. 下圖所示電路中，下列哪些敘述正確？
(A)該電路為共集極組態放大器 (B)RE主要功用是增加電路穩定度 (C)RE會降低電壓增益 (D)C1及 C2可以隔離直流 。
複選題
79. 下列關於肖特基二極體（Schottky diode）之敘述，哪些正確？ (A)沒有空乏區 (B)單載子元件 (C)導通電壓低，約 0.3V (D)切換速度慢，不適用50kHz 以上 。
複選題
80. 在雙載子接面電晶體（BJT）中，iC為集極電流、iB為基極電流、iE為射極電流、βF為順向電流放大因數，下列哪些正確？ (A)iC=βFiB(B)iC=(1+βF)iB(C)iE=(1+βF)iB(D)iE=βFiB。
複選題
81. 下列關於二極體應用之敘述，哪些正確？ (A)串聯使用可增加最大電流 (B)並聯使用可增加最大電流 (C)並聯使用可增加最大逆向電壓 (D)串聯使用可增加最大逆向電壓 。
複選題
82. 下列關於接面二極體特性敘述，哪些正確？ (A)PN 接面處形成空乏區 (B)具有單向導通特性 (C)逆向電壓下僅有微量漏電流 (D)順向導通電壓遠大於逆向崩潰電壓 。
複選題
83. BJT 電晶體當開關使用時，下列哪些敘述正確？ (A)導通時在截止區 (B)導通時在工作區 (C)導通時在飽和區 (D)截止時在截止區 。
複選題
84. 下列關於半導體中電流之敘述，哪些正確？ (A)當半導體材料外加電壓時，就會產生飄移電流 (B)半導體內載子若分布不均勻就會產生飄移電流(C)半導體內載子因擴散產生的電流叫做飄移電流 (D)飄移電流是半導體中自由電子及電洞被電場加速所產生 。
複選題
85. 下列關於共射極電晶體放大電路之敘述，哪些正確？ (A)信號加於基極，輸出由射極取出 (B)信號加於基極，輸出由集極取出 (C)電壓增益及電流增益都高 (D)電壓增益為負值 。

申論題 (0)
