114年 - 11600 電力電子 乙級 工作項目 06：邏輯與數位系統 1-61（2025/12/12 更新）#134847

科目：技檢◆電力電子-乙級 | 年份：114年 | 選擇題數：61 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-乙級

選擇題 (61)

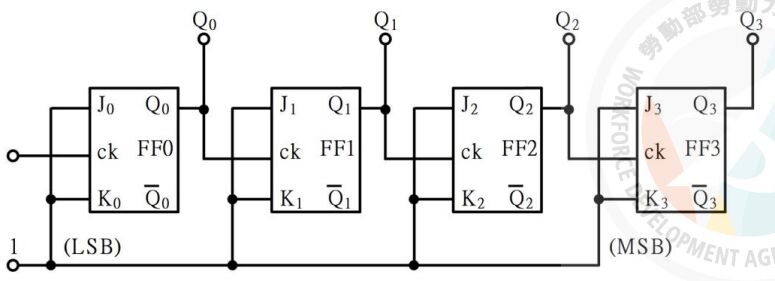

1. 下圖所示電路為何種計數器？

(A)移位暫存器 (B)同步上數計數器 (C)同步下數計數器 (D)漣波計數器 。

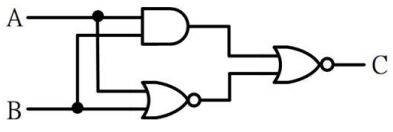

2. 下圖所示電路為正邏輯之

(A)反或閘電路 (B)反及閘電路 (C)互斥或閘電路(D)或閘電路 。

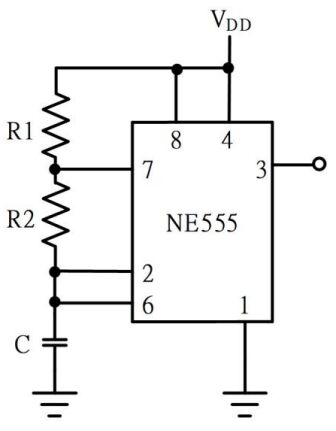

3. 下圖所示電路中，下列關於 NE555 之敘述，何者錯誤？

(A)做為非穩態振盪 (B)其輸出頻率決定於 R1、R2 及 C (C)輸出波形為正弦波 (D)R1 與 R2 之大小可改變其輸出訊號工作週期 。

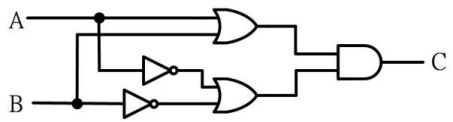

4. 下圖所示電路中，若輸出 C 保持為 1，則

(A)A=B=C (B)A=B=1 (C)A=0，B可為任意值 (D)A=0、B=1 或 A=1、B=0 。
5. 邏輯電路中，若輸入信號至少有一個為 1，則輸出為 1 的邏輯閘是 (A)及閘(B)或閘 (C)反閘 (D)反或閘 。
6. 在布林代數中，若 A=B=C=D=1 時，下列何者錯誤？ (A)AB+CD=1 (B)(C) (D) 。
7. 下列邏輯電路中，何者的傳輸延遲最小？ (A)ECL (B)DTL (C)TTL (D)DCTL 。

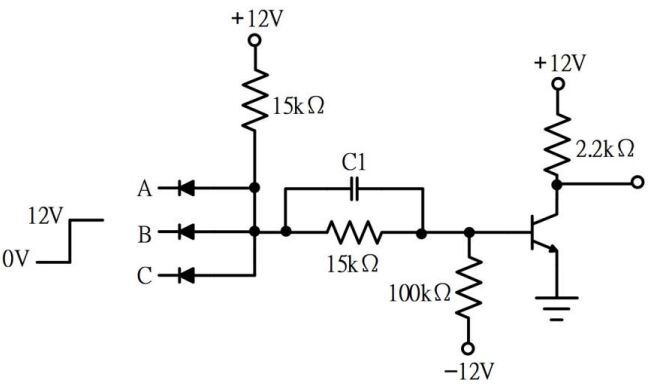

8. 下圖所示電路為

(A)反或閘電路 (B)反及閘電路 (C)及閘電路 (D)互斥或閘電路 。
9. 正反器（Flip－Flop）是一種 (A)單穩態多諧振盪器 (B)雙穩態多諧振盪器(C)非穩態多諧振盪器 (D)矽控整流器 。

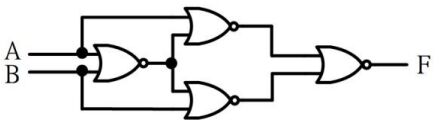

10. 下圖所示電路中，輸出函數 F 為

(A)(B) (C)AB (D)A+B 。
11. 下列布林代數中，何者錯誤？ (A)A+A=A (B)A･A=1 (C)A+AB=A (D)A+BC=(A+B)(A+C) 。
12. 十進制 7.625 之二進位碼為 (A)111.111 (B)111.101 (C)101.111 (D)101.101 。
13. 下列何者為 RS－232C 界面之示意圖？ (A)(B)(C)(D) 。
14. 一位元組（Byte）是由多少位元（Bit）所組成的？ (A)4 (B)8 (C)16 (D)32 。
15. 美國國家標準資訊交換碼是指 (A)BCD 碼 (B)AND 碼 (C)格雷（Grey）碼 (D)ASCII 碼 。
16. ROM 記憶體 (A)只可以讀 (B)只可以寫 (C)讀和寫均可 (D)不能讀也不能寫 。
17. 快取記憶體（cache memory）係由下列何種記憶體組成？ (A)DRAM (B)SRAM (C)EPROM (D)EEPROM 。
18. 下圖半加器（H.A.）的 S（和）輸出為

(A)AB (B)A+B (C) (D)A⊕B 。
19. 十進制數-21 的 8 位元二進制之有號數 2 補數法表示為 (A)11101011 (B)1010101 (C)01101011 (D)0010101 。
20. 下圖所示暫存器，其輸入端之三角符號表示

(A)時脈 (B)負緣觸發 (C)正緣觸發 (D)同步 。
21. 欲使用正反器儲存十進位數 129 時，至少需要幾個正反器？ (A)7 (B)8 (C)12(D)13 。
22. 移位暫存器一般均使用何種正反器組成？ (A)RS 型 (B)JK 型 (C)D 型 (D)T型 。
23. JK 正反器若如下圖連接方式，則成為何種等效電路？

(A)T 型 (B)RS 型 (C)D 型 (D)反相 RS 型 。
24. 邏輯電路中，具有儲存與記憶功能的元件為 (A)NOR (B)NAND (C)XOR (D)Flip-Flop 。
25. 組成計數器的主要元件是 (A)多工器 (B)解多工器 (C)解碼器 (D)正反器 。
26. 16 對 1 之多工器最少條選擇為 (A)4 條 (B)6 條 (C)8 條 (D)16 條 。
27. 可將八進制轉換為二進制的電路為 (A)解多工器 (B)編碼器 (C)解碼器 (D)多工器 。
28. 二進制中之 11110001 和 01010101 做 AND 運算後可得十六進制數為 (A)4A (B)51 (C)6B (D)F5 。
29. 下列何者有萬用閘（universal gate）之稱？ (A)OR (B)XOR (C)AND (D)NOR 。
30. 電晶體在數位電路中之主要功能為 (A)整流 (B)開關 (C)放大 (D)反相 。
31. 檢視邏輯電路之時序，最適合採用 (A)示波器 (B)邏輯探棒 (C)電力分析儀(D)邏輯分析儀 。
32. 二進制數 01001101 之 2 的補數為 (A)10110100 (B)10101101 (C)00110101(D)10110011 。
33. 下圖所示電路之輸出 Y 為

(A)0 (B)1 (C)A (D)B 。
34. 要設計一個具有 5 個狀態的順序邏輯控制電路，至少必須使用幾個正反器？ (A)2 (B)3 (C)4 (D)5 。
35. 若要以 NAND 閘實現一個 AND 閘，至少需要使用幾個 NAND 閘？ (A)1(B)2 (C)3 (D)4 。
36. 八進制 532 轉換為二進制，下列何者正確？ (A)110000110 (B)101011010(C)101011000 (D)011101110 。
37. ，下標表示數字進位系統，則 x 為 (A)7 (B)9 (C)10 (D)12 。
38. 二進位數 10110111 是下列哪個十進位數字的 2 的補數？ (A)13 (B)33 (C)-73(D)93 。
39. 假設使用偶同位位元檢查，下列哪個資料位元表示發生錯誤？ (A)00111000 (B)10101010 (C)00000011 (D)11000011 。
40. 資料長度為 16 位元，系統採用 2 的補數時，能表達的整數範圍為 (A)(B)(C)(D)-(28)～+(28 -1) 。
41. 下圖所示電路中，A、B 是輸入端，Y0到 Y3是輸出端，這是什麼電路？

(A)高態動作 2 對 4 解碼器 (B)高態動作 2 對 4 多工器 (C)低態動作 2 對 4 解碼器 (D)低態動作 2 對 4 多工器 。
42. 下圖是 SN74154 的內部電路，若要 1Y=1A、2Y=2A、3Y=3A、4Y=4A，則選擇與致能應做如何安排？

(A)選擇=1；致能=1 (B)選擇=1；致能=0 (C)選擇=0；致能=1 (D)選擇=0；致能=0 。
43. 在做同步計數器的電路設計時，主要使用何種圖表？ (A)真值表 (B)列表法(C)卡諾圖 (D)激勵表 。
44. 十進制數值為 26，將其轉換為十六進制，其值為 (A)1A (B)2A (C)3A (D)19 。
45. 下圖為邏輯閘，其輸出布林（Boolean）函數為

(A)(B)Y=A+B+C (C)Y=A･B･C (D) 。
46. 計數由 0 至 100 的計數器，需用多少個正反器？ (A)4 個 (B)5 個 (C)6 個 (D)7個 。
47. 下圖為二極體組成之邏輯電路，若為正邏輯定義，則其輸出 Y 的布林（Boolean）函數為

(A)Y=A･B･C (B)Y=A+B+C (C) (D)Y=A⊕B⊕C 。
48. 下圖之數位邏輯電路之布林（Boolean）函數為

(A)(B)(C)Y=A･B (D)Y=A+B 。
49. 下圖之邏輯閘之布林（Boolean）函數為

(A)Y=A⊕B (B)Y=A+B (C)Y=A･B(D) 。

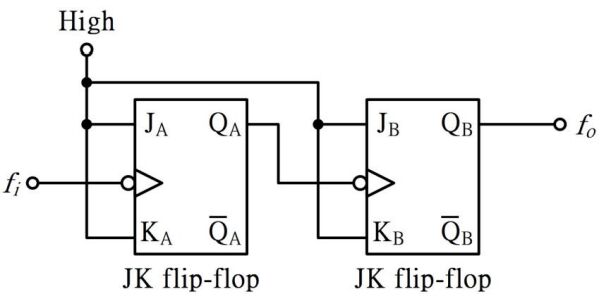

50. 下圖為除頻電路，若輸入信號 為 20kHz 的方波，則輸出信號 的頻率為

(A)20kHz (B)10kHz (C)5kHz (D)2.5kHz 。
51. 10 位元（Bit）的類比對數位轉換器（A/D converter）其解析度約為 (A)(B) (C) (D) 。
複選題
52. 下列編碼方式，哪些具有錯誤檢查功能？ (A)漢明碼（Hamming code） (B)加三碼（excess-3 code） (C)循環冗餘查核（CRC） (D)奇偶同位（parity） 。
複選題
53. 下列哪些為解決按鈕開關彈跳信號的方法？ (A)於開關上並聯電容 (B)於開關上串聯電容 (C)加上 SR 栓鎖（latch）電路 (D)提高電壓 。
複選題
54. 下圖邏輯電路的布林代數式為

 (A) (B)(C)(D) 。
複選題
55. 若有一個 8 位元資料為 01001001，則以下列各種定點格式小數表示法，所代表的數值哪些正確？ (A)73（Q0 mode） (B)0.5703125（Q7 mode） (C)1.125625（Q6 mode） (D)12.25（Q2 mode） 。
複選題
56. 下列對於下圖之邏輯電路的敘述，哪些正確？

(A)屬於漣波計數器 (B)屬於同步計數器 (C)除 3 的除頻電路 (D)除 4 的除頻電路 。
複選題
57. 布林（Boolean）函數 F=A⊕B，其中 0 表示低電位，1 表示高電位；下列哪些正確？ (A)A=1，B=1，則 F=1 (B)A=0，B=1，則 F=1 (C)A=1，B=0，則 F=1 (D)A=0，B=0，則 F=1 。
複選題
58. 布林（Boolean）函數 F=A+B，其中 0 表示低電位，1 表示高電位；下列哪些正確？ (A)A=0，B=0，則 F=0 (B)A=0，B=1，則 F=1 (C)A=1，B=0，則 F=0 (D)A=1，B=1，則 F=0 。
複選題
59. 布林（Boolean）函數 F=A･B，其中 0 表示低電位，1 表示高電位；下列哪些正確？ (A)A=0，B=0，則 F=0 (B)A=1，B=0，則 F=1 (C)A=0，B=1，則 F=0 (D)A=1，B=1，則 F=1 。
複選題
60. 布林（Boolean）函數 ，其中 0 表示低電位，1 表示高電位；下列哪些正確？ (A)A=0，B=0，則 F=1 (B)A=1，B=0，則 F=0 (C)A=0，B=1，則 F=1 (D)A=1，B=1，則 F=1 。
複選題
61. 布林（Boolean）函數 ，其中 0 表示低電位，1 表示高電位；下列哪些正確？ (A)A=0，B=0，則 F=0 (B)A=1，B=0，則 F=1 (C)A=0，B=1，則 F=0 (D)A=1，B=1，則 F=0 。

申論題 (0)
