115年 - [無官方正解]第12章 交流電源：12-6 國考試題#138054

科目：泉勝◆基本電學（下冊） | 年份：115年 | 選擇題數：22 | 申論題數：0

試卷資訊

所屬科目：泉勝◆基本電學（下冊）

選擇題 (22)

7. 間接加熱型煮飯用電鍋，其單相電源電壓有效值為 110V，煮飯用電熱線的功率為 800W，保溫用電熱線的功率為 40W，下列敘述何者正確？ [統測 111] (A) 煮飯用電熱線的電阻值大於保溫用電熱線的電阻值 (B) 煮飯用電熱線的電阻值等於保溫用電熱線的電阻值 (C) 煮飯時量測電源電流有效值約為 3.6A (D) 保溫時量測電源電流有效值約為 0.36A

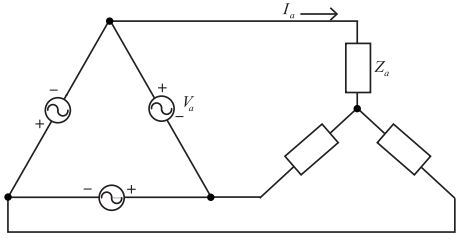

8. 如下圖電路，已知 Ia = 2 ∠ 45°，Za = 6 +j8，試求 Va 為？ [台中捷運 110]
(A)(B) 20∠98° (C)(D)10∠218°

9. 有一台 3φ380V6.6KW 電動機，功率因數為 0.8，效率為 87.5%，接 3φ380V 電源時，請問線電流 IL 約為何？ [台糖 110] (A)5.83A (B)11.4A (C)14.3A (D)17.7A

12. 已知三相平衡電路的線電流為 12.5A，三相電抗功率 1200VAR，功率因數為 0.8，此電路的三相視在功率為何？ [自來水 110] (A)3200VA (B)2400 A (C)2000VA (D)1600 A

14. 有一三相平衡電路其線電壓 220V，三相實在功率為 10kW，功率因數為 0.8，其三相視在功率為何？ [自來水 110] (A)6.4kVA (B)8kVA (C)12.5kVA (D)15.6kVA

15. 三條額定電壓各為 440 伏特 (V) 之電熱線，以 Y 接線同時接於三相 440 伏特 (V) 之交流電源，其消耗功率為 9 仟瓦 (kW)，若改為△接線，其消耗功率應 為多少 kW ？ [自來水 110] (A)3 (B)9 (C)15 (D)27

16. 三相平衡系統的三相負載為△接，其在△接中的各相電流有效值為 10A，則 輸入線電流有效值為何？ [台糖 111] (A)10A (B)20A (C)(D)

17. 三相平衡之△連接電路，若相電流為 20A，請問其線電流應為何？[自來水 111] (A)(B)20A (C)(D)60A

18. 平衡三相 Y 接負載，測得其線電壓為 200V，相電流 10A，每相之功率因數 為 0.8，則此三相負載之總功率為何？ [自來水 111] (A) (B)1600W (C)4800W (D)

19. 10kVA/220V 三相電動機，其功率因數為 0.5，則無效功率為多少？[自來水 111] (A)5KVAR (B)8.66KVAR (C)7.07KVAR (D)10KVAR

22. 如右圖所示之電路，電流 I1 為何？ [初等考 111]
(A)0.3A (B)1.5A (C)3A (D)15A

23. 承上題，電流 IN 為何？ [初等考 111] (A)0A (B)1.5A (C)3A (D)6A

24. 有一平衡三相 Y 型電路中，其線電流與相電流大小關係是？ [台中捷運 111] (A)倍　(B)倍　(C)3 倍　(D) 相同

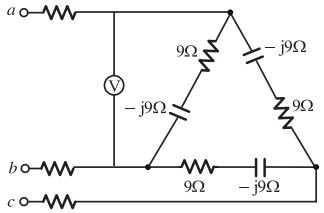

25. 如右圖，三相平衡電源，負相序 abc， 線電壓VL =V ，求交流電壓表數值為？ [台中捷運111]
(A)V (B)V (C)V (D)V

26. 一個平衡的三相電路在其 Y 型連接之負載側所量得的線電壓均方根值為 173.2V，若此三相負載之總消耗實功率為 3.0kW，且負載的功率因數為 0.6( 滯後 )，則流入此三相負載的線電流有效值為多少安培 ( A ) ？ [台北捷運 112] (A)16.67A (B)17.32A (C)14.14A (D)20.0A

27. 一個 400 V 的三角形連接之交流電源提供一個三角形連接的負載，該負載的每相具有 30Ω 的電阻和 40Ω 的感抗。若忽略交流電源和負載之間線路的損耗，求交流電源提供的輸出功率為何？ [台北捷運 112] (A)3.22kW (B)4.54kW (C)5.76kW (D)6.68kW

28. 220 伏特 Y 接之三相平衡電源，供給一 22kW 之平衡三相負載，若線電流為 100 安培，則負載之功率因數為？ [台北捷運 112] (A)0.577 (B)0.707 (C)0.866 (D)1
複選題

29. 一個∆形三相平衡負載電路中，每相阻抗為 8 + j6Ω，接於 200V 的三相平衡 電源上，下列何者正確？ [台糖 112] (A) 負載相電流為 20A (B) 負載功率因數為 0.8 (C) 負載線電流為(D) 負載消耗的總有效功率為 9.6kW

30. 設 Δ 型中三個交流阻抗值都為 Z = (3 + j9)Ω，其等效之 Y 型中三個阻抗值各為 Z1、Z2 與 Z3。則 Z1、Z2 與 Z3 之數值各為多少？[地方特考 112] (A)Z1 = 3 + j9)Ω，Z2 = (3 + j9)Ω 與 Z3 = (3 + j9)Ω (B)Z1 = (1 + j3)Ω，Z2 = (1 + j3)Ω 與 Z3 = (1 + j3)Ω (C)Z1 = (9 + j27)Ω，Z2 = (9 + j27)Ω 與 Z3 = (9 + j27)Ω (D)Z1 = (6 + j18)Ω，Z2 = (6 + j18)Ω 與 Z3 = (6 + j18)Ω

32. 在相同的負載功率及距離條件下，單相二線制 1φ2W 的線路電壓降為單相三 線制 1φ3W 的多少倍？ [台菸 113] (A)(B)(C)1 倍　(D)2 倍

34. 如右圖所示，當供電系統平衡時，試求 ab 間的電壓為多少 V ？ [台鐵 113]
(A)0V (B)120V (C)150V (D)240V

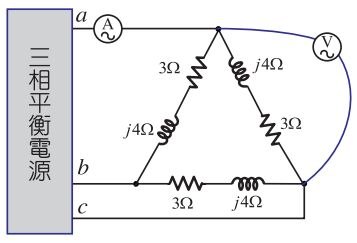

36. 如下圖所示電路，其中為理想的電流表及電壓表，若電流表指示 值為 8.66 A，則下列敘述何者正確？ [統測 113]
(A) 負載的總平均功率為 225W (B) 負載的總虛功率為 325VAR (C) 負載的總視在功率為 395VA (D) 電壓表指示值為 60V

申論題 (0)
